Средство, конструктивно предназначенное, для убий... курения.

Собственно попросили меня сделать несколько "сурьезных предметов".
Основная потребность - большая "сигарная" пепельница. Чтобы было приятно в руки взять.
Некоторое количество "эскизов" от заказчиков тоже поступило.

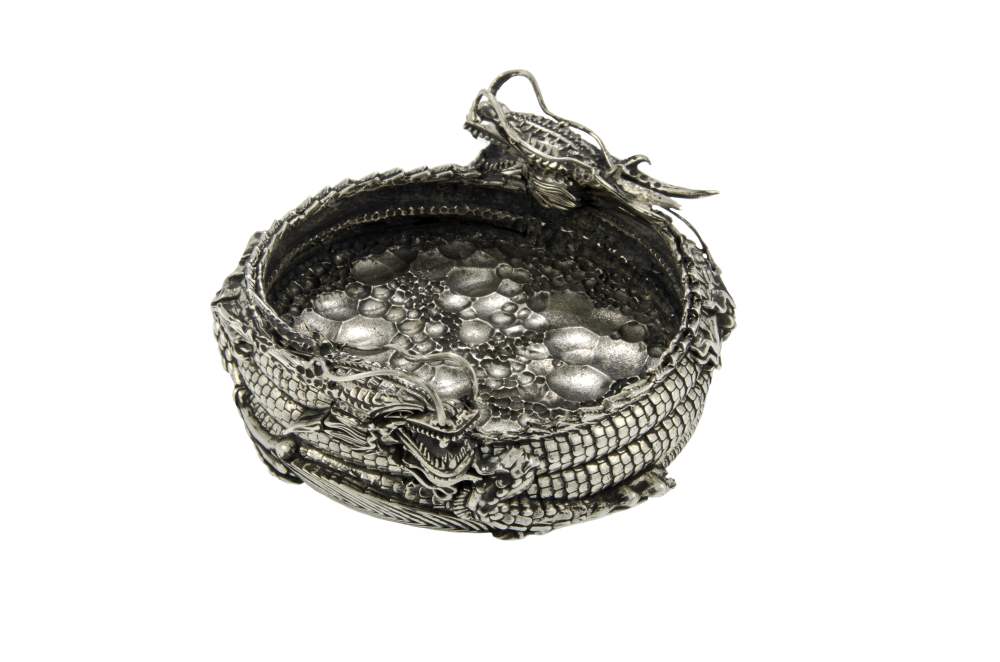

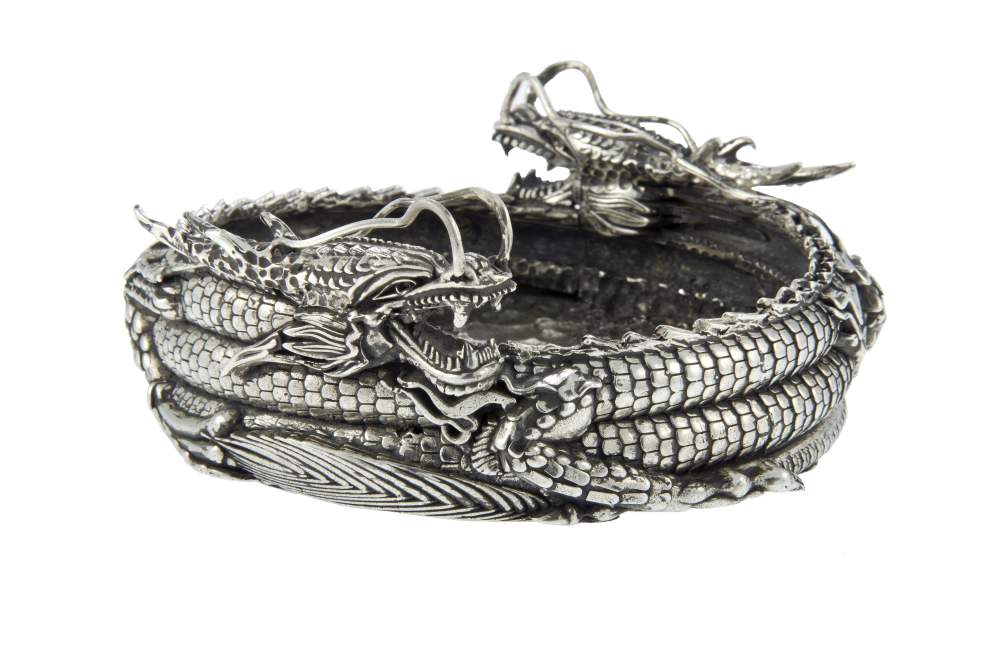

На фото "сигнальный" экземпляр. Диаметр около 115мм. Вес около 800грамм.




Собственно фотка по сравнению со стрижом.




На стол как видно не помещается.
В процессе не фоткал. Время поджимало.

Всякого рода дефекты... от скудоумия. Но в целом, оно к лучшему. "Ручная работа елки-палки".
Из основных проблем:
1. при литье было стремно запороть, поэтому температуры предельные и кое-где проблемы с порами.
2. при постобработке почему-то вылезли всё-таки стыки. Вероятно непропай. Недобдили.

Собственно технология изготовления была следующей.
1. Изначально был вырезан блин-дно. С цилиндрическим "хвостовиком" под 27мм или около того.
(дно резал на переделанном MAXNC в стрижа попросту не влезло)
2. Далее было вырезано 6 секторов "круга", изнутри начисто, снаружи с припуском порядка 1мм.
3. Далее всё было собрано. Установлено на стриж и обработано по кругу начисто только снаружи.

По идее никаких стыков вообще в результате получиться было не должно.
Но, вероятно, на этапе сборки не всюду воск затек. Надо было серьезнее контролировать.


Попутно я попробовал отдать на "фотографирование по кругу". Получилось вот такое
svp/ (должно крутится)
В целом выглядит довольно неплохо. Технология доступна в том числе и в домашних условиях.

***

Собственно...
Предстоит, вероятно, сделать еще пару штук минимум. Всего серия с десяток.
Все буду резать. Резинку снимать смысла не вижу.
Вопрос в другом. Собирать и резать из сегментов как-то "некузяво". Думаю как-бы вырезать
всё разом, из одного куска. Проблема в том, что внутренние поднутрения по форме очень сложные,
с одной стороны, и дескпрото не умеет считать с поднутрениями с другой.

Несколько идей у меня есть, однако с удовольствием послушаю чужие советы.

Как вырезать аккуратные, ровные, внутренности без ступенек итп ?

_________________
хороший боцман любой обмер совершает веслом.

Более подробно про вид внутренностей итп можно еще тут посмотреть
up/a-chem-bi-sgenerirovat-hitruu-viborku-t659.html

Идея рабочая, но хочется лучше.

_________________
хороший боцман любой обмер совершает веслом.

Крутая пепельница получилась. Достойная работа.
единственный минус: при просмотре "по кругу" голова кружится- слишком быстро;)

Поставил чуть меньше.
Но тут ограничения. Надо на деле посмотреть... пока это набор из 72 кадров,
в результате при замедлении начинает "дергаться".
Надо посмотреть, думаю есть софт генерирующий промежуточные кадры.

Там есть стоп и возможность вручную вращать.

_________________
хороший боцман любой обмер совершает веслом.

Прикольная вещица! Долго с дизайном провозились? Дракон удачно получился!

Дизайн больше даже супруги, чем мой, исполнение в 3d вообще её, я тут только
технологические и коммерческую части сопровождал.
Поскольку этот проект делался очень неторопливо, то вообще непонятно сколько
это всё заняло времени. Но десятки часов, не сотни точно.
Под эту чешую пришлось еще и проапгрейдится .

На самом деле получилось неперфектно по дизайну.
"Донор" и фотки были удачнее, но в этот "размер" подобное не лезло никак.
(она была бы еще и 130мм высотой .

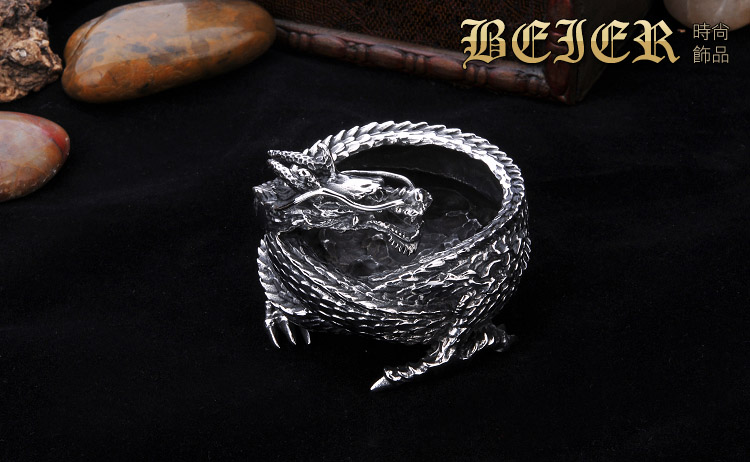

Один из входящих файлов был такой.

Но это размер типа 55х45мм.
Высота почти равна диаметру.
Но выразительнее.
