Независимый Ювелирный Форум

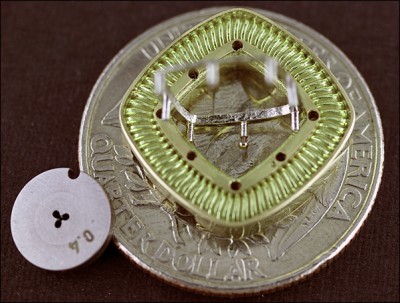

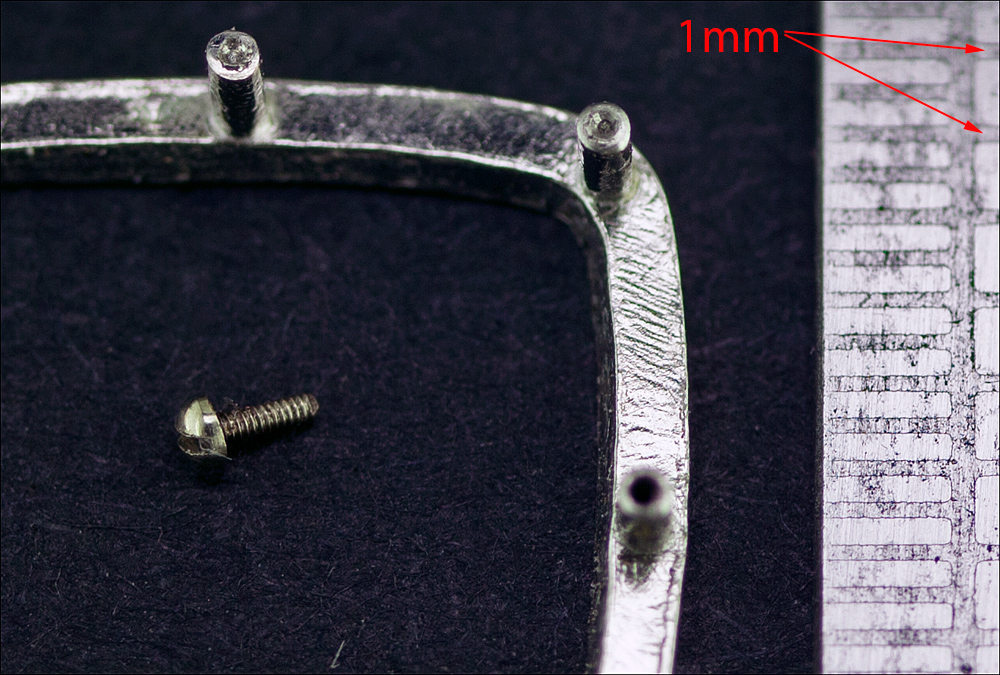

столкнулся с задачкой: надо изготовить золотые винты Ø0,4мм и нарезать такую-же резьбу в платиновых стойках (стойка Ø0,6мм)
Плашку достал, с винтами всё ясно, а вот метчика найти не могу пока. Сделал сам из нержавейки при помощи этой плашки, он быстро поломался.
Кто-нибудь может подсказать какой лучше материал использовать для метчика, как закалить правильно при таком размере?

Кста, золотые винты ваще некрасиво себя ведут. В смысле сколько их не затягивай. палибому держать не будут. Под нагрузкой резьба плывет постепенно и приходится дотягивать. Ну и дотягиваешь до полного сноса ниток. Нету необходимого модуля упругости.
Лучше, все таки использовать бронзовые вкладыши. И винтиг стальной.
А вакруг золота немеряно...

Если у тебя есть плашка и нужно сделать метчик, то его и закаливать не обязательно. на золоте и на платине резьба и так нарежется. Тем более, как правило, нужна пОлная резьба.
А если хочешь все таки закалить, то главное не закалить а главное отпустить после закалки. А эт можно на паяльнике, главное цвет не пропустить, соломенный. Процедура в принципе стандартная: горелкой раскаляешь до ништяка (850 -1200) резко, вертикально опускаешь в среду (вода или масло. лучше теплые). Затем зачищаешь поверхность, чтобы видеть голый металл. И нагреваешь до 210-270 по С.
Флюсы никто не отменял, если чё. (при нагреве) И материал для метчика, в твоем случае, брать с пружинки.

Спасибо

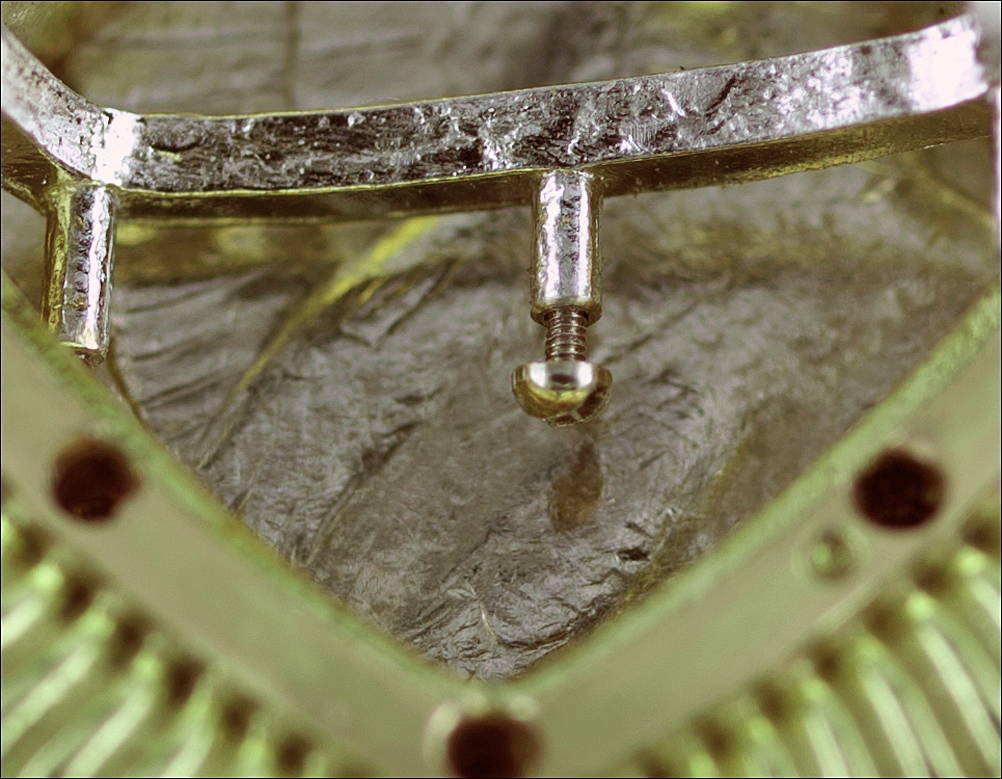

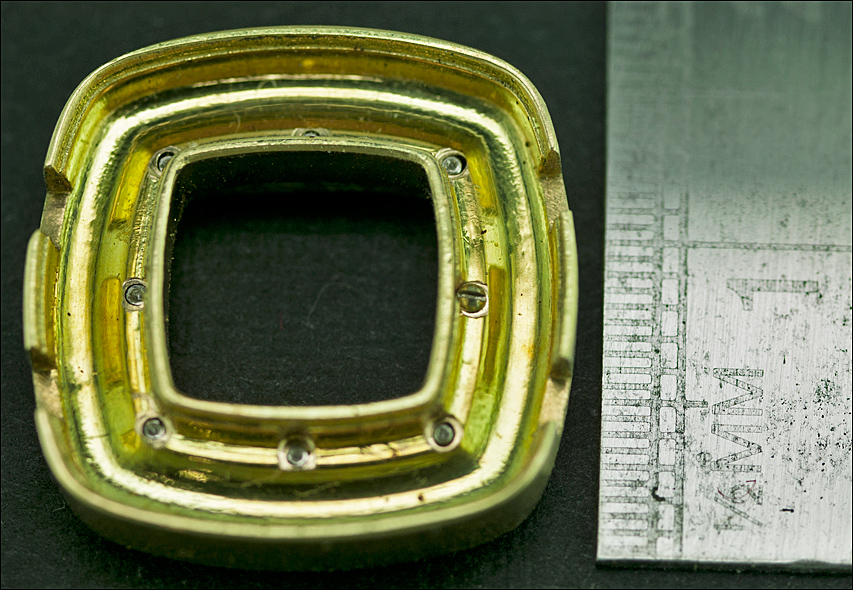

Я знаю, что проблемы с золотыми винтами, поэтому их тут 8 на такую фигульку. Надеюсь всё-ж удержат рамку.
Платина мягкая, но вязкая. Я так первый и поломал: резьбу нарезал, а обратно не пошло. Со смазкой, потихоньку - и всё-равно "залипло".
Таким процессом мы в своё время стамески калили и отжигали. Но при разных размерах заготовки металлы ведут себя как-то по-разному. Просто не уверен как правильно работать при таком микроскопическом размере. Может лучше в муфеле нагреть? Опять-же до какой температуры и с какой скоростью? Смотрю иногда передачи про термообработку металлов на фабриках - там совсем всё не так.

У8А- серебрянка? А может проще в воске нарезать?

_________________
Пластмассовый мир победил

для платины и еще такого размера я б ваще не калил. нарежется гвоздем.
Пружинка отпускается и калится легко, если сделаешь приммерно как я сказал.
Отпускаешь - правишь - нарезаешь резьбу - макаешь во флюс -нагреваешь до нужной температуры - вертикально в воду (круговое движение рукой)- хоть и металл при таком варианте может быть и без окалины. все равно зачищаешь фрагмент до голого металла - плавненько нагреваешь со стороны хвостовика, наблюдая за цветом побежалости -слегка желтит значит оно как раз. Нужный прогрев можно получить нагревая зачищенную болванку. Подходящую железку нагреваешь до образования желтой побежалости и кладешь на нее свой метчик, он заберет немного желтизны и этого будет достаточно. для прочности.

С воском я конечно погорячился))) Серебрянкой нарезал 0.6 в желтой семерке... Отпущеную прогонял через фильеру до диаметра, после по нагартованной неторопливо резал резьбу...

_________________
Пластмассовый мир победил

да, с воском точно погорячился
а вот с проволокой (и пружина хорошо и серебрянка будет) - это мысль. Надо-же, меня вчера переклинило и не сообразил, что проволоку 0,4 можно на метчик использовать. Точил на токарке и мудрил с закалкой! Во, блин, бывает-же.
Спасибо, ребята.
Всё, бегу на работу.

фффух, решён вопрос. и на старуху, как говорится
оказывается в греции-таки всё есть, надо только знать где искать

http://www.ottofrei.com/store/product.php?productid=7501&cat=1269&page=1

К слову сказать... метчики-плашки могут быть не такие, как по стали.
Мне попадалось описание чего-то от бержеона, так там говорилось об иных углах заточки.
Специально для золота.
Еще яб задумался над изготовлением N1-N2-N3... если там не набор из двух, а два одинаковых.
Но это... уже если извращаться.

ЗЫ. Присмотрелся, метчик-то ваш как раз от бержеона... плашку к нему посмотрите, если есть лучше купить тоже.

_________________
хороший боцман любой обмер совершает веслом.

ЗЫЫ. Вообще направление "к часовщикам" верное...

_________________
хороший боцман любой обмер совершает веслом.
