Посоветуйте по подключению электромотора, плиз.

Сергей Зайцев

Достался по наследству такой электромотор от стиралки. Как я понял, он коллекторный с каким то там ТАХО, или не так, в общем не очень понимаю

. Помогите, плиз с советом как его правильно подключить, а то полный ноль в этом вопросе, если нет схемы и обозначений, что куда тыкать, могу дома и КЗ устроить :twisted:

Сергей Зайцев

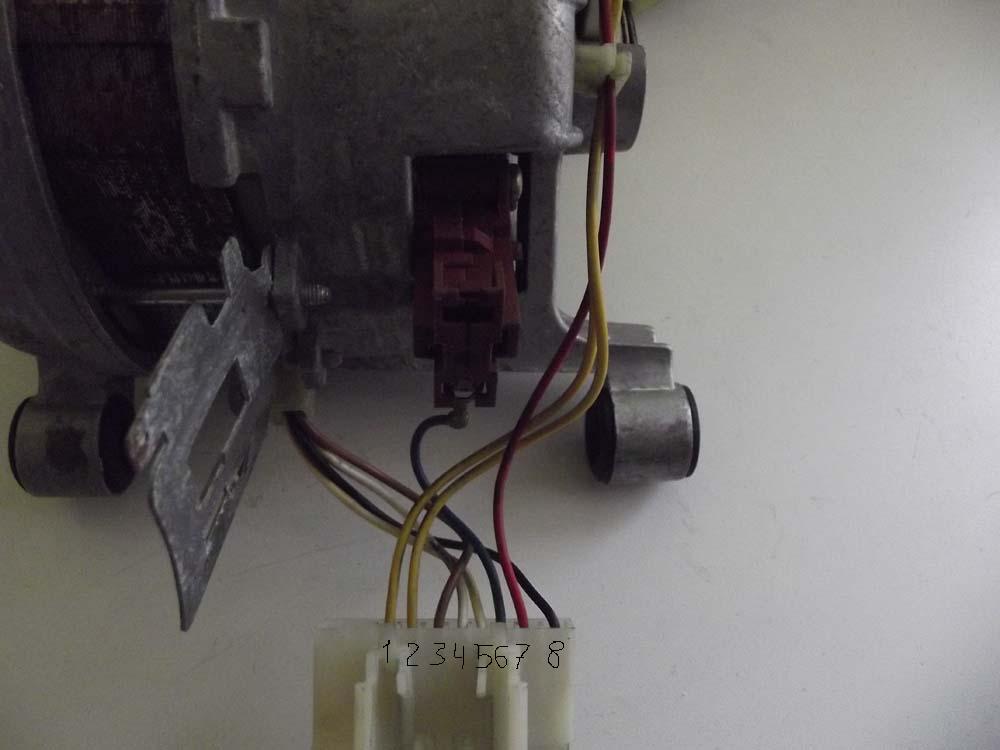

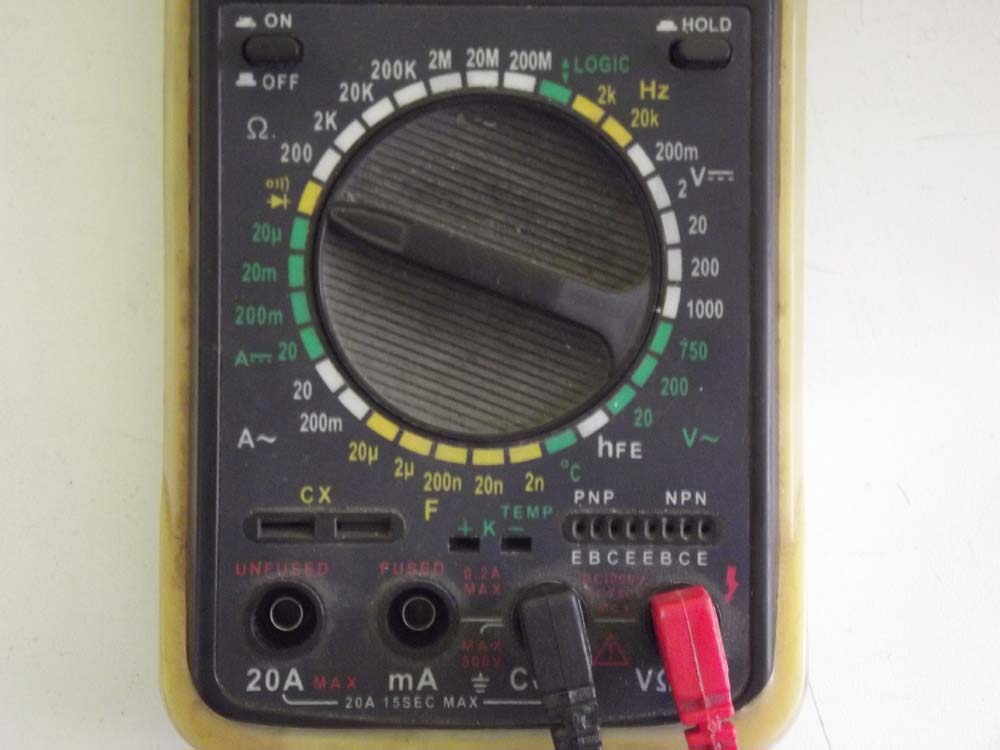

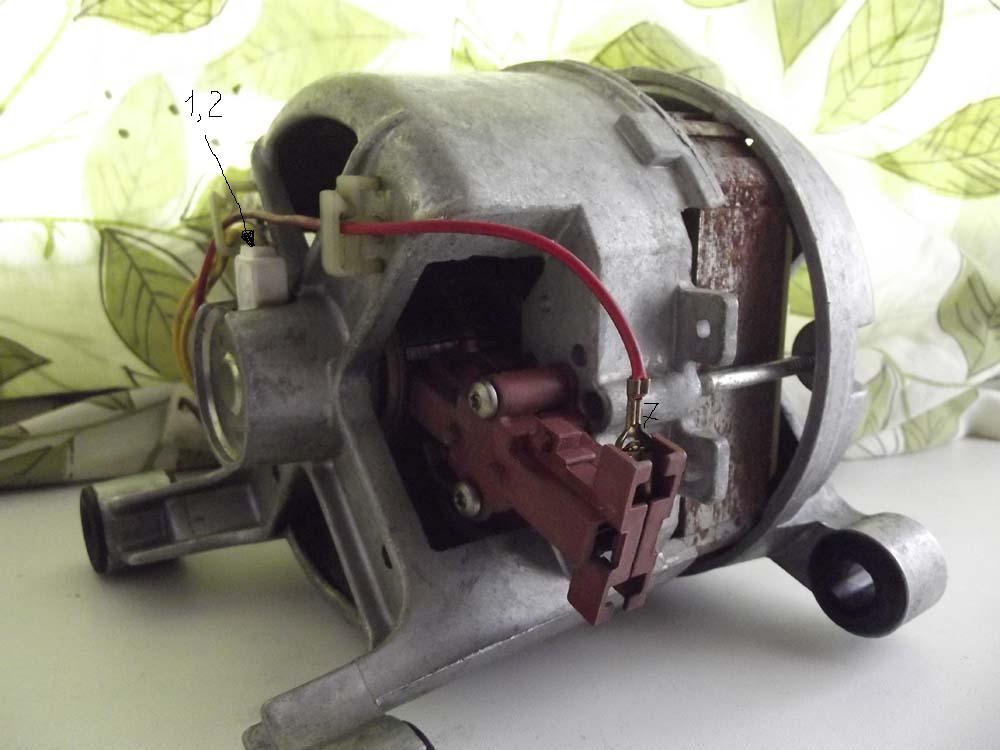

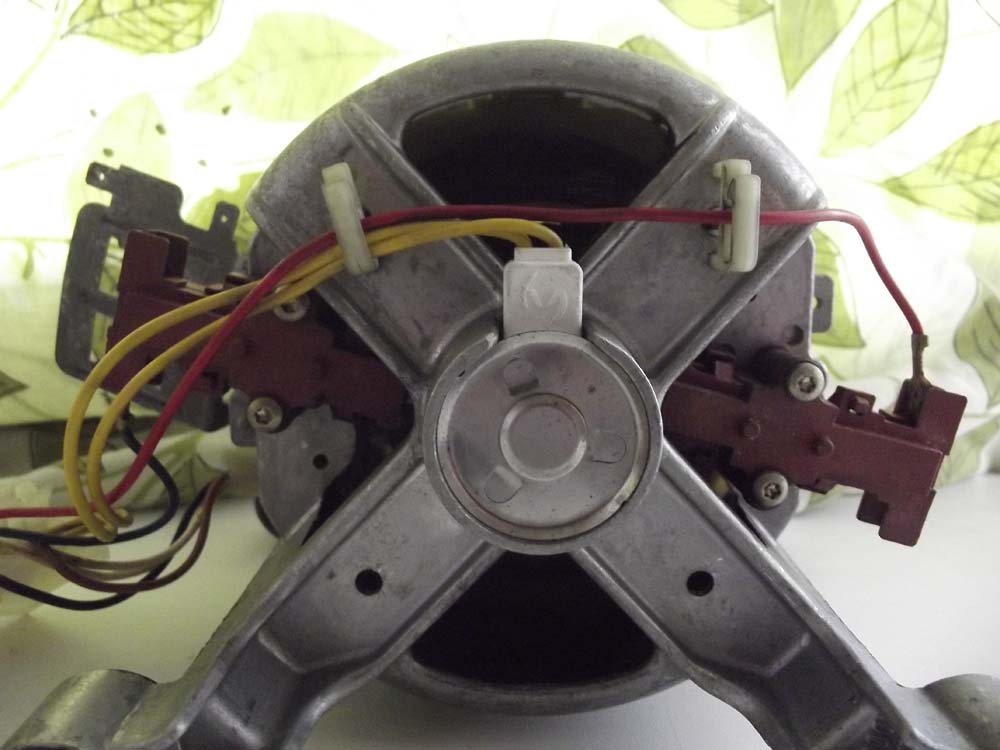

Клеммы 3,4,5,8 идут на обмотку. 1 и 2 на какую то ерунду на фото видно, 6и7 на ротор. На первой фото есть такой тестер, только как там мерять сопротивление, сорри не знаю, если подскажете, что куда выставлять буду очень признателен.

alkg

Таких не видел . Чёрный и красный на шётки , жёлтые на датчик а остальные каким боком там

ravant

точно коллекторный? коричневые фигни-это щеткодержатели?

Сергей Зайцев

да, щеткодержатели, это меня и озадачило, когда столько проводов идет на обмотку и еще на ротор, все номера я надписал на фото и что и куда идет, честно говоря в полной растерянности

alkg

А если глянуть электрическую схему стиралок? в сети должно быть

ravant

а на двигуне марка написана? по поводу двух проводов, выходящих у заднего подшипника ротора-ощущение, что там что-то типа датчика положения коленвала, как на автомобилях-типа обратной связи по оборотам... движок, судя по всему, древний. вряд ли там такое реализовано. ну это так... малоинформативно, типа флуда...
у нас в здании работают ремонтники древних стиралок. если известна марка машины или движка-может чего и разузнаю...

NKFO

Не совсем понятно какая задача стоит.
Запустить мотор?
Сделать регулятор оборотов?
Если просто запустить, то...
мотор мощностью примерно ватт 250-300
Берете соответствующую лампу накаливания (можно параллельно 2*100Вт) и включаете последовательно с мотором.
Не знаю за каким там остальная трехомудия (два желтых - т.н. тахогенератор. еще четыре - ХЗ), но красный и черный - щетки мотора однозначно.

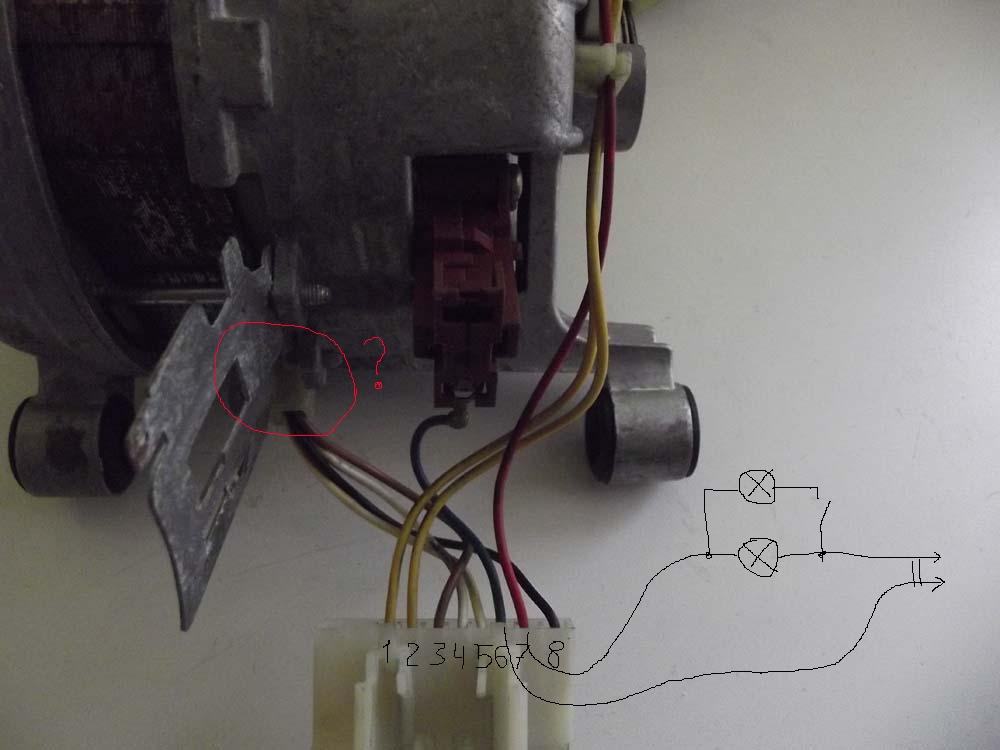

Включи сначала с одной лампочкой, потом добавьте вторую (как на схеме). Если закрутится, то все в порядке. Если лампочки загорятся, значит не все.
Хотя я наверное не прав... надо с 4-мя проводами разобраться.
Как хоть машинка называлась?

Вложение:

включение.jpg [ 192.81 КБ | Просмотров: 5862 ]

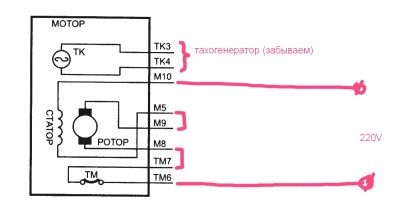

И еще тут похожий мотор запускали.

NKFO

Похоже машинка ARDO называлась.

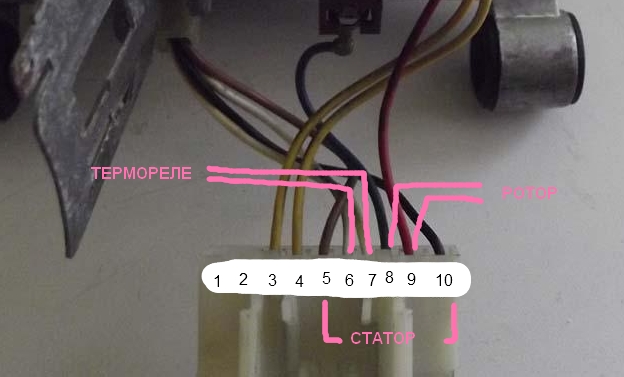

Нужно "прозвонить" тестером эти четыре провода. Будут две пары "звонящихся" проводов.
Одна из этих пар термореле, другая пара обмотка статора.
Потом последовательно (не важно как) термореле, статор и ротор. И опять таки через лампочки (на всякий случай).
Отпишись как с проводами, я нарисую как включить.

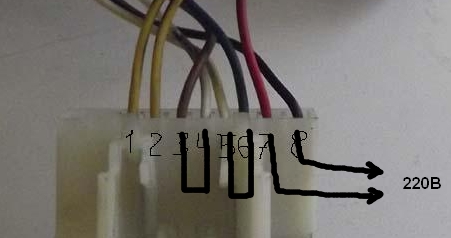

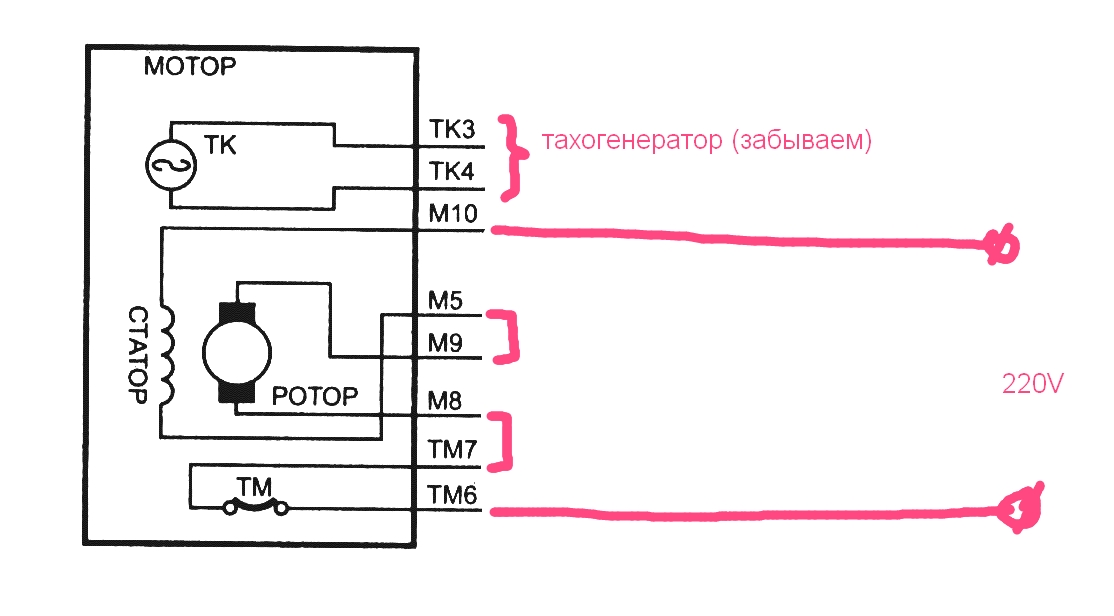

В общем так.

Вложение:
