Независимый Ювелирный Форум

Мы сами делали метчики из серебрянки (можно использовать отожёный обломок сверла, подходящего диаметра), нарезали резьбу, закаливали ( в случае с серебрянкой, она уже нормализована, можно не закаливать, для драгметов твёрдости хватало), а потом с двух сторон вдоль делали плоскости. Получался отличный метчик. Нарезали часовыми лерками, они регулируемые, можно было сделать почти любую по диаметру резьбу.

да вот у них-же нашёл описание к такой штуке: http://www.ottofrei.com/store/product.php?productid=17011&cat=1269&page=1
как-раз и говорится, что у ювелиров используется более грубая (крупная) резьба, а насчёт сделать проходной и чистовой метчики идея хорошая. я их по три заказал нужных размеров, по одному можно будет "притупить" слегка.
ещё думаю, что лучше в качестве смазки использовать при работе по платине? прилипает сталь к ней при плотном контакте. у меня есть какая-то велосипедная смазка с тефлоном, попробую её, или вд лучше? никто не сталкивался с подобной задачей?

ВД не смазка в общем-то... яб попробовал с тефлоном, если есть.
Заодно сразу озаботился бы реактивом для вытравливания из платины обломков
Вообще гуглить надо... что обычно народ использует.

_________________
хороший боцман любой обмер совершает веслом.

http://www.wd40.com/faqs/#a97 здесь под пунктом 4 написано, что смазывает тоже. но меня даже не столько смазывающая функция привлекает, как смачивающая.

а с вытравливанием всё достаточно просто: здесь все пользуются для отбелки Sparex Pickle http://www.armstrongtoolsupply.com/soldering/pickle-sparex.html, он легко и достаточно быстро железяки растворяет.

Смачивает он хорошо, тут спору нет.
А вот смазкой не сказал, чтобы хорошей является.
Он в целом ведь для консервации был придуман... не для смазки.

Часовщиков мучьте, для них вполне типичная задача.
На самом деле, яб вооружился терпением, двигался медленно, и думаю
всё получится. Вам же надо менее десятка пар резьб, не поток слава богу .

_________________
хороший боцман любой обмер совершает веслом.

Старый мастер меня учил резать штихелем платину так.....чтобы резать и не скрипеть, кто гравировал или резал штихелем платину меня поймёт, использовать для смачивания штихеля обычный керосин.
ВД40, это смесь керосина, уайтспирита и ещё какой-то секретной добавки и всё это дело без ароматических углеводородов, т.е. керосином не пахнет. Резюме.. Используй для смазки штихеля ВД40 или пчелиный воск и будет Вам счастье))

Кстати о метчиках и плашках....
Если использовать стандартную пару, то винтик будет немного шататься в резьбовом отверстии. Использование только чернового ситуацию немного исправляет... но поступали иным путём)
Обезжирить в ультразвуке метчик и плашку и ...окунуть ( время подобрать опытным путем) в теплый раствор серной кислоты (10-15% достаточно). Можно использовать готовый электролит для свинцовых аккумуляторов.
После протравливания метчик становится меньше в диаметре, а плашка становится чуть чуть больше..После нарезания резьб винтовая пара более плотная, без люфта.
А метчики и плашки с бОльшим шагом и более крупным зубом делают наши братья индусы, ну и швейцария вроде тоже))

не, Сергей, они пишут, что нет керосина:

"What does WD-40 contain?
While the ingredients in WD-40 are secret, we can tell you what WD-40 does NOT contain. WD-40 does not contain silicone, kerosene, water, wax, graphite, chlorofluorocarbons (CFCs), or any known cancer-causing agents."

чем-то они его там заменили. но вот именно высокая смачиваемость чего-то там похожего на керосин и позволяет резать платину "без скрипа"

Да, с кислотным травлением - интересный вариант. но тут навыки нужны дабы не переусердствовать

..не верь глазам своим©
за керосин с отдушками никто столько платить не стал бы).
пахнет уайт-спиритом однозначно.

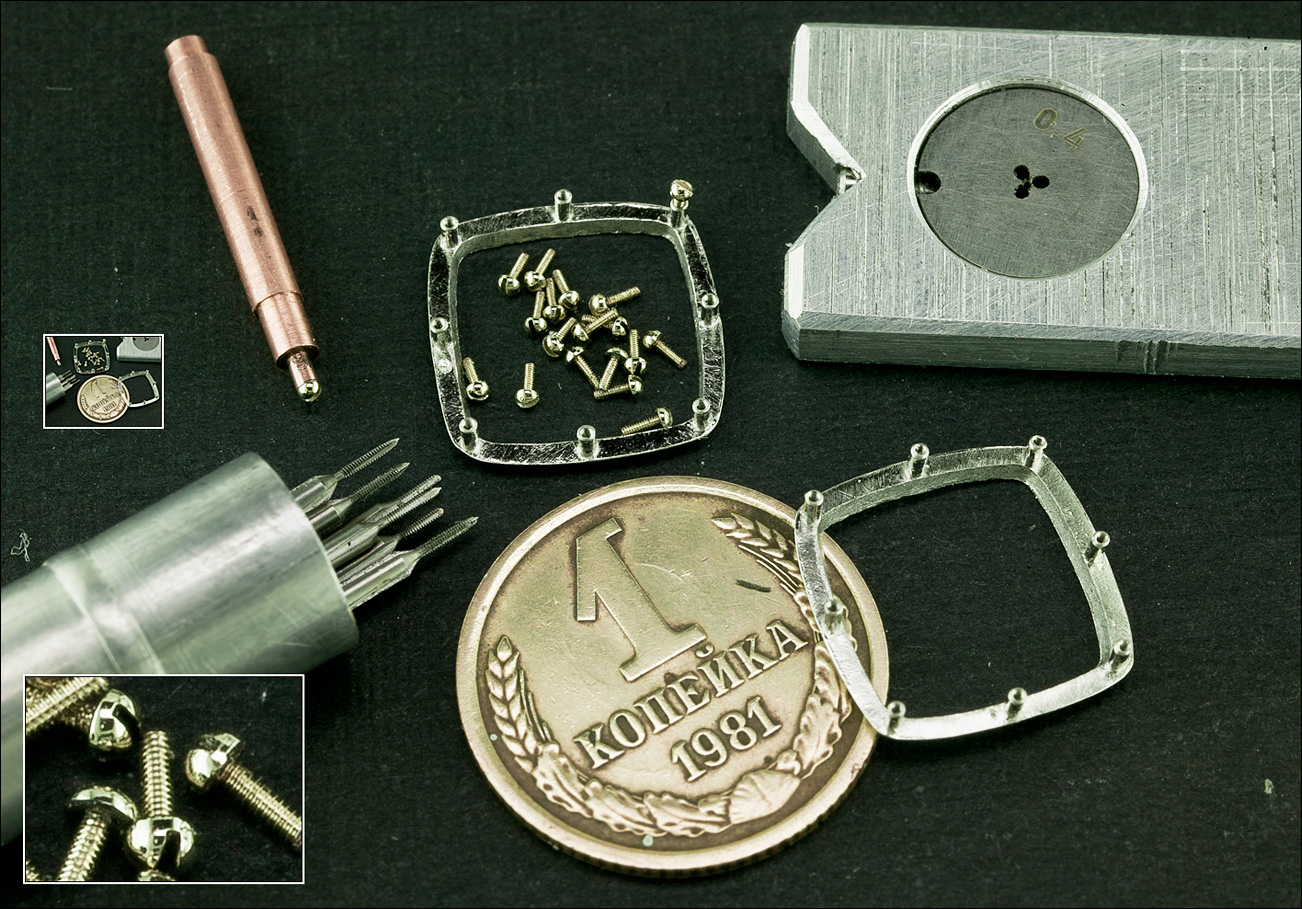

ну всё, даже интересно было с таким прожектом повозиться. спасибо всем за советы, всё пригодилось. поломал всего один метчик, да и то когда неожиданно телефон зазвонил, для такой работы надо конкретно в дзен уходить. вобщем - знаю теперь, что это вполне реально и, здесь слово есть подходящее: doable.
Монетку взял учтя предыдущую критику монетарной политики ))
