NKFO
 Заголовок сообщения: Устранение люфтов.
Номер сообщения:#1  Сообщение Добавлено: 12 янв 2011, 12:33
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Конструкция станка такова.
Винт крепится к валу мотора через муфту (неэластичная), далее винт висит в воздухе, муфта и заканчивается подшипником.
То есть винт никак не натянут.
Со временем в моторах появился люфт.
Вопрос: могу ли я нагрузить подшипник в моторе и натянуть винт гайкой?
Сейчас нарисую как..
Вернуться к началу
 Профиль

3djewelwax
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#2  Сообщение Добавлено: 12 янв 2011, 12:47
Не в сети

Зарегистрирован: 05 янв 2011, 21:25
Сообщения: 241
Откуда: Россия
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Цитата:
Со временем в моторах появился люфт.


Люфт в моторах - это следствие отсутствия фиксирующей опоры после мотора.
Не знаю чем руководствуются люди, когда винт тупо на прямую сажают на жесткой сцепке - наверное дешевизной.
Даже у того же K2 винт с обеих сторон в подшипниках сидит.
При таком защемлении все нагрузки передаются напрямую на подшипник двигателя,
и ЕСЛИ есть малейший перекос и винт бьет -это в последствии приведет к смерти подшипника двигателя.

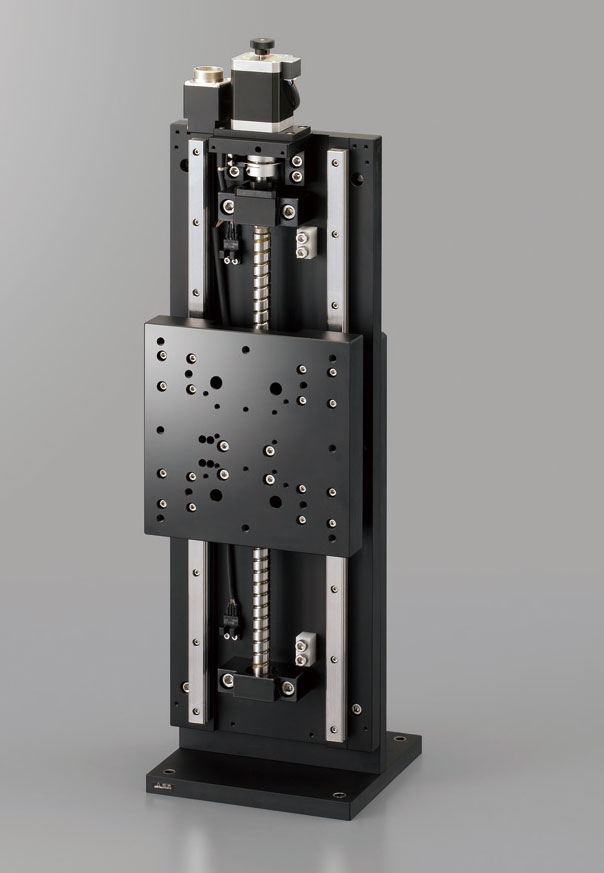

Вот японцы так не экономят :D


Вложения:
KZS18300_N10_J_p.jpg [ 40.78 КБ | Просмотров: 9647 ]

_________________
ArtCam JewelSmith 8.1 Rhinoceros SR5
CNC Machine:
ModelMaster
K2
Spindle: only NSK
Вернуться к началу
 Профиль

3djewelwax
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#3  Сообщение Добавлено: 12 янв 2011, 12:52
Не в сети

Зарегистрирован: 05 янв 2011, 21:25
Сообщения: 241
Откуда: Россия
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Цитата:
могу ли я нагрузить подшипник в моторе и натянуть винт гайкой?


А смысл?
Если мотор шаговый, то не проще новый взять?
Ему цена красная 50$

_________________
ArtCam JewelSmith 8.1 Rhinoceros SR5
CNC Machine:
ModelMaster
K2
Spindle: only NSK
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#4  Сообщение Добавлено: 12 янв 2011, 12:57
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Есть правда еще одна идея....
С той стороны, где подшипники поставить с обратной стороны планки второй подшипник, между ними набрать необходимое количество шайб (по толщине) и скрутить весь узел гайками.
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#5  Сообщение Добавлено: 12 янв 2011, 12:58
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
NKFO писал(а):
нарисую как..

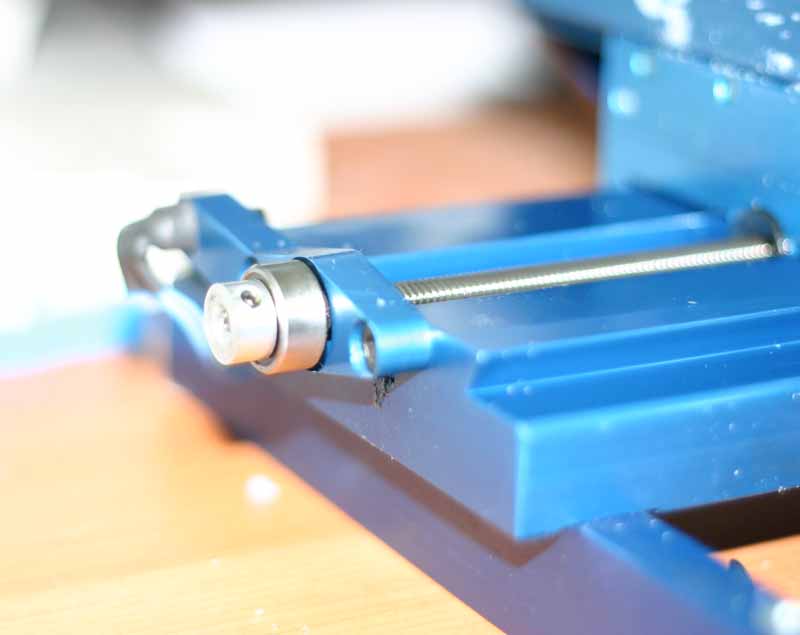

Было так


Вложения:
_gaika-03.jpg [ 38.52 КБ | Просмотров: 9644 ]
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#6  Сообщение Добавлено: 12 янв 2011, 12:59
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Будет так


Вложения:
MaxNC_axis_nut_02.jpg [ 22.78 КБ | Просмотров: 9643 ]
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#7  Сообщение Добавлено: 12 янв 2011, 13:27
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Первое фото (как было) - это неправильное фото... насколько я в курсе должно быть как на втором.
Ты проверь еще со стороны двигателя все-ли там в переходнике между винтом и движком винтики закручены.
Они... блин... раскручиваются... и винт... выпадает :)

ЗЫ. Первое моё что-ли :) ?
У этих гаек со стопором еще та проблема, что стопор резьбу убивает.
Найти бы лучше таких как на втором...

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#8  Сообщение Добавлено: 12 янв 2011, 13:34
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Так вот уже озадачился поиском дюймового крепежа.
Вернуться к началу
 Профиль

3djewelwax
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#9  Сообщение Добавлено: 12 янв 2011, 13:35
Не в сети

Зарегистрирован: 05 янв 2011, 21:25
Сообщения: 241
Откуда: Россия
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
NKFO писал(а):
Так вот уже озадачился поиском дюймового крепежа.

Даааааа это проблема!

_________________
ArtCam JewelSmith 8.1 Rhinoceros SR5
CNC Machine:
ModelMaster
K2
Spindle: only NSK
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Устранение люфтов.
Номер сообщения:#10  Сообщение Добавлено: 12 янв 2011, 13:42
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
NKFO писал(а):
Так вот уже озадачился поиском дюймового крепежа.

Думаю мне надо 2 комплекта... как найдешь напиши...
На деле можно в штатах заказать сразу всякого-разного, но надо чтобы
кто-то занялся :)

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль
