Я тоже не программист, а художник. Может поэтому я не вижу того, что именно вам нужно. Расширение apt? Откройте постпроц Osai 5-axis и поменяйте anc на apt.
Или покажите файл, который принимается вашей "гемой".
Или любым доступным способом.

)
вот что пишут в инете проэтот apt cl data

" В современной механообработке одним из заключительных этапов подготовки производства является создание управляющих программ для станков с ЧПУ. В Cad\Cam - пакетах эту функцию выполняют специальные программы - постпроцессоры.

Постпроцессор – это своеобразная программа, которая преобразует стандартный файл исходного положения инструмента ( CLDATA, APT, CLSF ) или внутренние точки управляющей траектории (команды) - в коды управления соответствующим станком (управляющая программа (УП)).
То-есть, реализуется схема: [ Чертеж -> CAD -> CAM -> (постпроцессор) -> ЧПУ + оборудование -> Изделие ].

Постпроцессоры:
бывают внутренними, то - есть, создание УП идет непосредственно с управляющей траекторией прямо из внутреннего формата CAM-системы, на основе какого-то языка описания - Python (Тиграс), JScript\VBScript (PowerMILL(PM-Post)), Tcl (UG) , AutoLisp (AutoCad), VB (Adem, Гемма, Техтран) или таблицы описания постпроцессора (T-Flex).
Или внешними, то - есть, преобразующими CLDATA,APT - файл, через внешнюю программу иного разработчика. Промежуточный файл CL-DATA\APT выдается CAM-системой через специальную команду экспорта управляющей траектории."
CL-DATA (Cutter Locations DATA) – файл с данными о положении инструмента
http://unpp.narod.ru/unigposts1.html

СL data это еще не G cod.это массив данных с координатами позиции инструмента.
на основе которой генерируется cam программой gcod
и вот эту cl data из одной кам системы теоретически можно экспортировать через APT фаил в другую кам систему (в которой уже есть этот пресловутый ,мать его ,постпроцессор !)

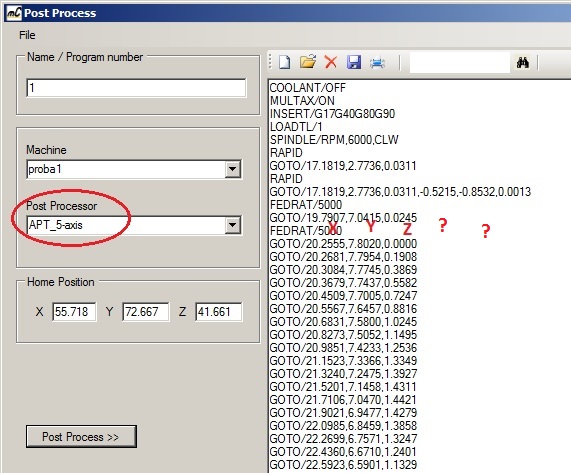

a cl data и apt из мад кадда выглядит во так

Если я все верно понял, то вам чужой такой файл не подойдет, только как-то получить "свой".
А нельзя-ли, получить его от производителя станка ?
Это, возможно, будет проще.

В системе пробовали искать по расширению ?

_________________
хороший боцман любой обмер совершает веслом.

Прочитал по диагонали это
https://en.wikipedia.org/wiki/APT_(programming_language)

и понял, что что-то я до этого неверно понял

боюсь не поможет вам APT, точнее что он состоит из частей,

возможно если взять любой готовый файл для вашего станка,
затем поменять часть с командами и обработать, то получится "годная" программа.

_________________
хороший боцман любой обмер совершает веслом.

от китайцев?)
я уже не знаю как будет проще)
у меня есть 5 остный станок .производитель этого станка поставил в месте с ним постпроцессор и сам программу (гема) за неплохие деньги.я могу запускать на этот станок только из этой гемы.но мне не нравиться эта программа ,мне нравится мад кам!как мне запускать этот станок из мад кам не создав свой пост процессор!?)
прочитайте это по диагонали может станет понятно что я хочу
http://unpp.narod.ru/unigposts1.html
я хочу cl data из mad cam импортировать в другую cam программу (например гема ,или powermill...)

Что конкретно вам не нравится в этих 5 координатах?
Что нужно изменить, чтобы было приемлемо?
Как это должно выглядеть?

[/quote]
Что конкретно вам не нравится в этих 5 координатах?
Что нужно изменить, чтобы было приемлемо?
Как это должно выглядеть?[/quote]
не нравиться что там ось B а не ось C.
но допустим это не сложно поменять в постпроцессоре ,а что делать с кинематикой станка?где она прописана в вашем постпроцессоре?
вот такая голова у станка
со смещением оси А от оси С и с углом поворота А в одну сторону 40 градусов а в другую 100
потом еще ось инструмента смещена непонятно на сколько)
