Модель-плоская с выемками,использую z-level стратегию-считает траекторию,затем planar finishing-считает,затем pencil tracing и вот тут пишет Add toolpath to Rhino failed и естественно траектория не появляется,из за чего это происходит?

Причины могут быть разные. В этом вопросе не хватает подробностей.
Впрочем, если подробности не важны, то и ответить можно кратко: хз.

просто для поддержания темы;)©

Никто не натыкался на мануал Madcam на русском языке или другую информацию способствующую освоению кнопок программы?

Может и поздно, но, мало ли кому сгодится. Натыкался) https://yadi.sk/i/uJ4t3ncrVCFjq
===========================================================================

И вопрос.
Потихоньку разбираюсь с madcam.

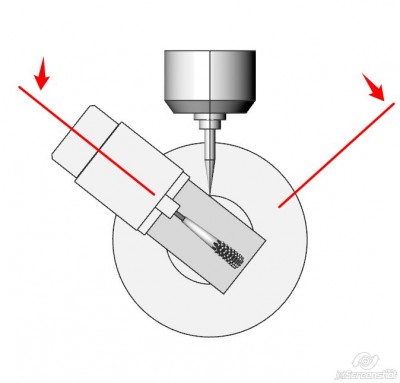

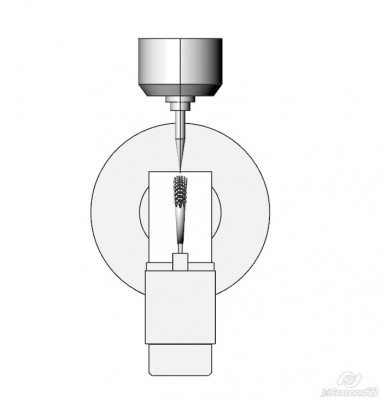

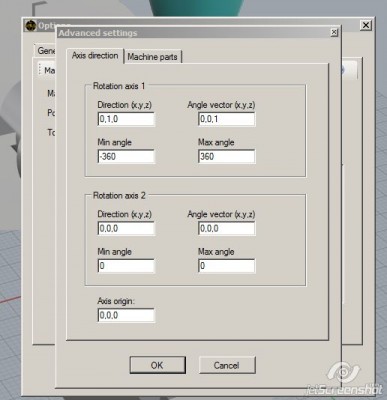

Рассматриваю вариант с использованием Flip Flop не в индексном режиме. Не пойму где ограничить углы вращения патрона (флипа) , что бы он не впилился в фрезу (шпиндель) при обработке ? У меня все крутится на 360 не смотря на манипуляции с мин- макс углами в меню.
Не пойму что пошло не так.

может, попробовать между двумя линиями?... ими(_длиной) же и ограничивать..

В известных мне вариантах Madcam это ограничение не работает. Да и как должен отреагировать Madcam, если в проекте эти ограничения превышены? Не просчитывать траекторию? И потом разжевать, в чем причина этого непросчета?
Остается исключать возможность столкновения в проекте.
Я так думаю.
P.s.
Ну, и можно подстраховаться в Mach софтлимитах, если уж это так необходимо.

До "попробовать между двумя линиями" уже дошел, что то где то на ютубе было....)) Про софт ограничения в Mach3 не знал, так как в ожидании станка изучаю теорию, углубился в Madcam а до учебника по матчу руки еще не дошли. Но все равно спс.
В заблуждение ввело наличие пунктов в меню настроек, я наивный ожидал что madcam просчитает одну сторону модели до ограничения, потом отработает так же зеркальную сторону, а потом уже я буду думать как допилить то, куда он не подлез. Теперь понял что концепция совсем другая, на "автомате" не проскочишь , ну да ладно.

Добрный день, ув. ювелиры! Очень нужен опытный консультант по MadCam и 5-осевой резке. Станок mira 3. Желательно в Красноярске или Красноярском крае. рассмотрим разные варианты. по всем вопросам обращаться 8-913-180-11-31 или 8-902-990-14-28. Вопросы по телефону, на форуме не сижу.

Создан подраздел, в связи с чем тему закрываю.
Если есть вопросы - создавайте в подразделе отдельные темы.
