Выделил отдельно, так удобнее.
Если у кого-то есть хороший перевод для Part - пишите.

_________________
хороший боцман любой обмер совершает веслом.

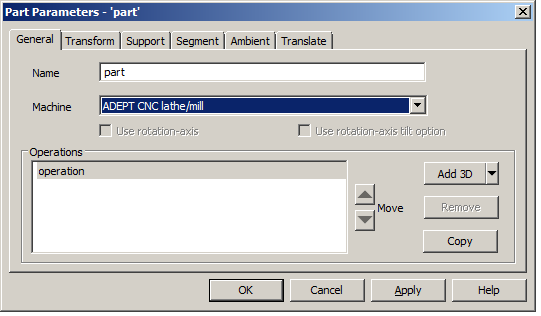

Part Paramaters -> General
Параметры стороны (обработки) -> Основные

Name - Имя (произвольное, лучше короткое и латинское)
Machine - Ссылка на постпроцессор для этой стороны. Немного странно зачем это именно тут,
а не в настройках проекта. Соответственно должен быть выбран постпроцессор для вашего станка.

Остальная часть позволяет работать с вложенным списком операций.
Это дублированная функциональность, по правой клавише в дереве проекта доступно всё тоже самое.

_________________
хороший боцман любой обмер совершает веслом.

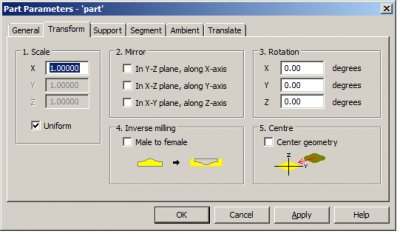

Part Paramaters -> Transform
Параметры стороны (обработки) -> Трансформация.

Позволяет изменить исходную геометрию (обычно повернуть) для данной "стороны".

Scale X-Y-Z - масштабировать по X-Y-Z. uniform - равномерно
Mirror - зеркалировать
Inverse milling
Rotation X-Y-Z - повернуть по оси. Обычно используется X180 для поворота для стороны B.
Centre - выровнять по центру координат. Очень советую выключить.

_________________
хороший боцман любой обмер совершает веслом.

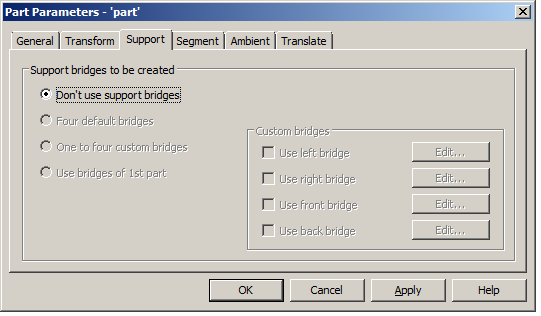

Part Paramaters -> Support
Параметры стороны (обработки) -> Поддержки.

Позволяет управлять встроенными поддержками.
Можно добавлять поддержки с 1-4 сторон.
Лично я ими не пользуюсь.

_________________
хороший боцман любой обмер совершает веслом.

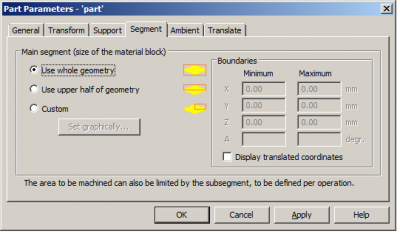

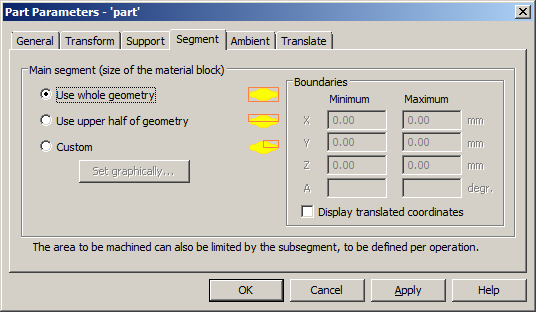

Part Paramaters -> Segment
Параметры стороны (обработки) -> Сегмент / Размер заготовки

Main segment )size of the material block) - Размер заготовки.

Use whole geometry - Использовать размеры загруженной геометрии (размеры из stl)
Use upper half of geometry - Использовать верхнюю половину геометрии
Custom - произвольное

Boundaries - Границы области обработки в цифровом виде.

_________________
хороший боцман любой обмер совершает веслом.

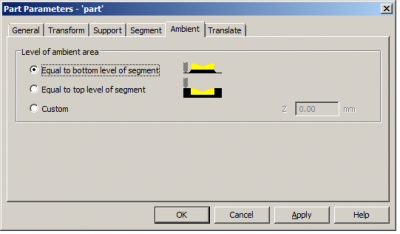

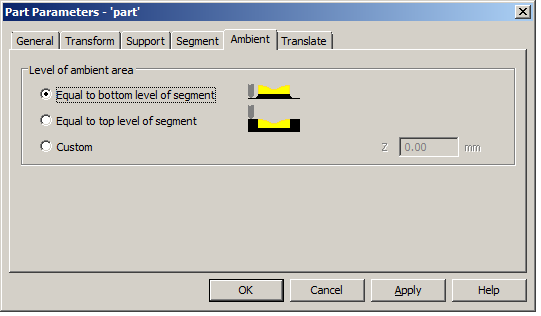

Part Paramaters -> Ambient
Параметры стороны (обработки) -> ????

_________________
хороший боцман любой обмер совершает веслом.

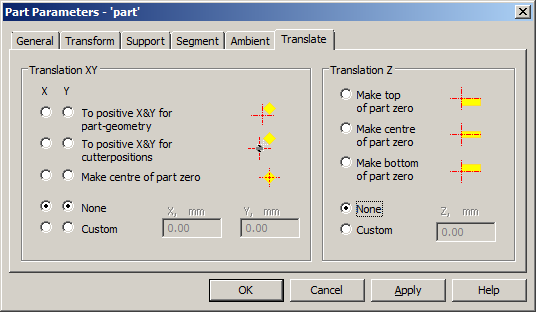

Part Paramaters -> Translate
Параметры стороны (?) -> Транслирование координат.

В принципе, полезная опция. Позволяет моделировать в рино "как попало" и
выставлять потом результат "как надо".

Однако. Новичкам. Категорически. Не советую.
Лично сам не использую. None - мой выбор.

Хотя для производственных нужд, в умелых руках, неплохая опция.
(в умелых руках может творить чудеса, в неумелых тоже, но не те чудеса, что вы хотели бы видеть)
