Операция - Основные параметры

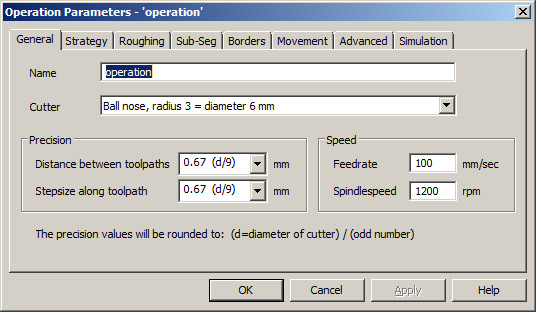

Name - Имя, Произвольное имя, Используется в генерации имен файлов. Лучше короткое английское название операции.

Cutter - Фреза для данной операции (берется из библиотеки)

Precision -> Distance between toolpaths - Расстояние между проходами
Чем меньше это значение, тем качественней будет результат, и тем дольше будет резаться.
Типовые значения зависят от необходимого качества, у меня обычно 0.05мм для простых
по рельефу вещей и 0.02 или даже 0.01 для сложных. Разница во времени между 0.05 и 0.01 - пять раз.

Precision -> Stepsize along toolpath - дискретность перемещения внутри прохода.
Чем меньше, тем дольше будет обсчет программы, и тем больше её размер.
Однако время исполнения практически не растет. Качество растет лишь в некоторых случаях.
Обычные значения у меня 0.02-0.01мм.

Feedrate - подача. Обычно бывает в мм/мин. Скорость передвижения станка по осям.

Spindlespeed - скорость вращения шпинделя. Работает только для вариаций станков
с возможностью её регулировки. Обычно "чем больше, тем лучше". В крайнем случае
можно уменьшить на этапе выполнения. В реальности лучше подобрать такую, чтобы
ничего особо не вибрировало.

_________________
хороший боцман любой обмер совершает веслом.

Operation Parameters -> Strategy
Параметры операции -> Стратегия

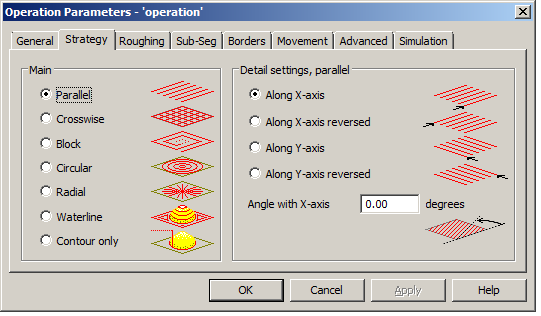

Main - выбор стратегии, варианты

Parallel - "змейка", доступны доп. установки,

Along X-axis - проходы будут вдоль оси Х "снизу вверх" по Y
Along X-axis reversed - проходы будут вдоль оси Х "сверху вниз" по Y
Along Y-axis - проходы будут вдоль оси Y "слева направо" по Y
Along Y-axis reversed - проходы будут вдоль оси Y "с права налево" по Y
Angle with X-axis 0.00 degrees - под произвольным углом (не рекомендую)

Crosswise
Block
Circular
Radial

Waterline - Ватерлайн... если кто-то может вкратце объяснить как это работает - велком .

Contour only - обработка только по контуру. Полезно для обработки контура, чтобы не было "засечек".

_________________
хороший боцман любой обмер совершает веслом.

Operation Parameters -> Roughing
Параметры операции - черновые проходы

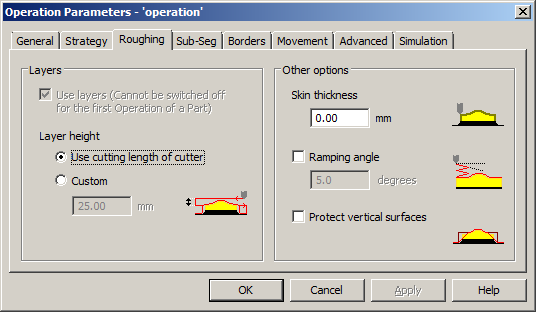

Layers - Использовать или нет снятие слоёв.
(не может быть выключена для первой операции для текущей обработки(part))
Вообще, немного странное ограничение, ну да им виднее.

Layer height - толщина слоя

Use cutting length of cutter - использовать как толщину длину режущей части фрезы
(берется из библиотеки фрез соответствующее значение)
Custom - задать толщину слоя вручную.

Other options

Skin thickness - толщина припуска (какого размера останется "шкурка" на модели)
Ramping angle
Protect vertical surfaces

_________________
хороший боцман любой обмер совершает веслом.

Operation Parameters -> Sub-Seg
Параметры операции - Подсегмент

Дает возможность задать размер рабочей области именно для этой операции.
Область должна быть меньше или равна области сегмента обработки(Part).

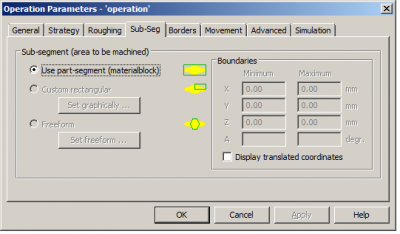

Sub-segment (area to be machined) - Размер области, которая будет обработана

Use part-segment (materialblock) - Использовать размер, заданный в обреботке (part)

Custom rectangular - произвольная, прямоугольная область

Freeform - область совсем произвольной формы

Boundaries - в цифровом виде описывает область обработки.
Даны минимальные и максимальные значения для каждой оси.

_________________
хороший боцман любой обмер совершает веслом.

Operation Parameters -> Borders
Параметры операции - Границы

Позволяет при необходимости расширять размеры области обработки.
Тут в целом всё понятно,

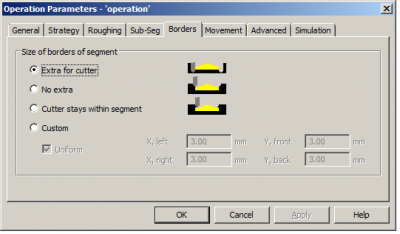

Size of border of segment

Extra for cutter - Добавить к области обработки столько, чтобы пролезала фреза (фактически добавляет с каждой стороны по диаметру фрезы)
No extra - Ничего не добавлять (как правило используется именно эта настройка)
Cutter stays within segment - Фреза будет оставаться внутри сегмента. (фактически убавляет доступную для фрезы область, см. картинку)
Custom - Задать произвольные значения.

_________________
хороший боцман любой обмер совершает веслом.

Operation Parameters -> Movement
Параметры операции - Перемещения

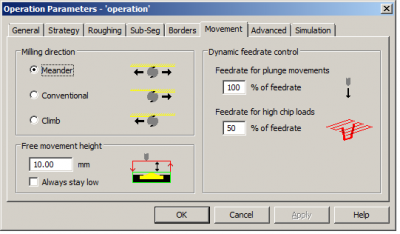

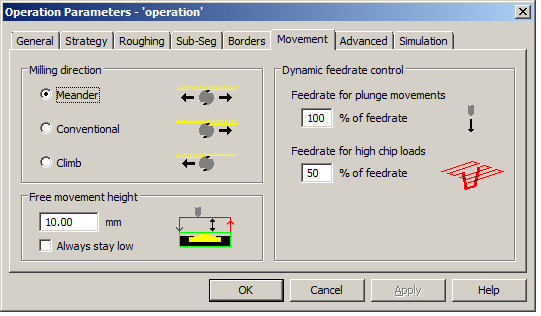

Milling direction - Направление фрезерования. Встречное, или попутное.

Meander - смешанное, т.е. не контролируется.
Conventional
Climb

Free movement height - высота для холостых перемещений, по умолчанию = верхней части сегмента, можно добавить 1-2мм, иногда это полезно.

Always stay low - всегда, когда можно, на безопасную высоту не подниматься.

Dynamic feedrate control - Динамическое изменение скорости подачи.
У меня оно работает как-то "через раз". Не пользуюсь.

Feedrate for plunge movement
Feedrate for high clip load

_________________
хороший боцман любой обмер совершает веслом.

Operation Parameters -> Advanced
Параметры операции -> Расширенные настройки

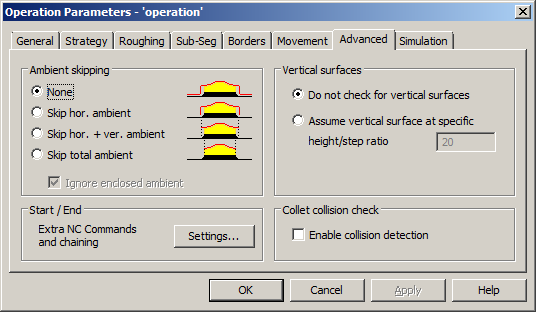

Ambient Skipping - Тут качественного перевода я не знаю,
фактически позволяет уточнять сегмент для обработки.
Пропускать какие-то "лишние" места.
Именно из-за этой фичи я в своё время перешел на дескпрото.

None - отключить, т.е. обработать весь сегмент

Skip hor. Ambient - обработать всю модель сверху и по краям
Skip hor.+ver. Ambient - новое в дп6.0, пока не проверял чем отличается от total
Skip total ambient - обработать только верхнюю плоскость модели, борта не обрабатывать
Ignore enclosed ambient - игнорировать внутренние замкнутые пространства.

Start/End

Extra NC command and chaining - команды исполняемые в начале и в конце каждой операции.

Vertical surfaces

Do not check for vertical surfaces
Assume vertical surface at specific height/step ratio

Collet collision check - проверка ситуаций, в которых возможны столкновения с цангой шпинделя.

Enable collision detection - включить. Иногда полезно, но лично не пользуюсь.

Operation Parameters -> Advanced -> Start/End
Параметры операции -> Расширенные настройки -> Настройки операций начала-конца

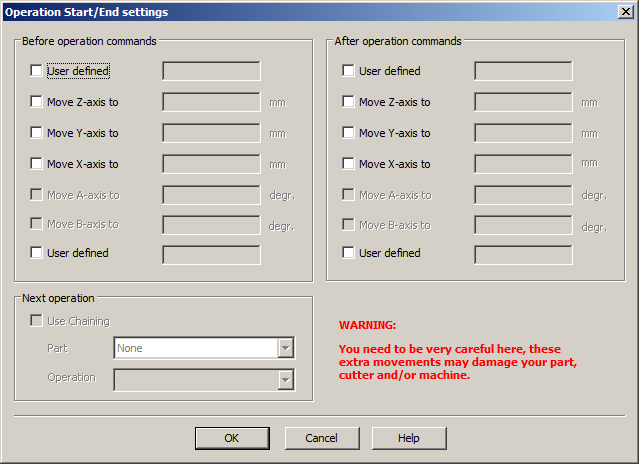

Собственно представляет из себя экран, где можно задать команды для выполнения
перед операцией, и после неё, а также следующую операцию в цепи (не использую,
куда как проще редактировать цепи в проекте, это дублирующая функция).

Before operation commands - команды для выполнения до операции
After operation commands - команды для выполнения после операции

КРАЙНЕ РЕКОМЕНДУЕТСЯ СНАБЖАТЬ ВСЕ ОПЕРАЦИИ ВЕРНЫМИ БЛОКАМИ START-END, ТАКИМИ,
ЧТОБЫ ПРИ ЛЮБОЙ ПОСЛЕДОВАТЕЛЬНОСТИ ОПЕРАЦИЙ С ФРЕЗОЙ НИЧЕГО ПЛОХОГО НЕ ПРОИСХОДИЛО.

_________________
хороший боцман любой обмер совершает веслом.

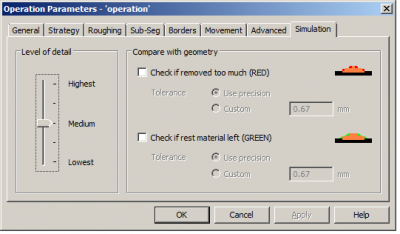

Operation Parameters -> Simulation

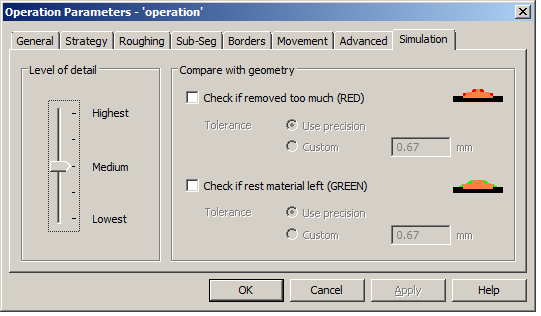

Параметры операции -> Настройки параметров симуляции.
