С лучилась у меня небольшая пичалька. Обсчитал и порезал две зеркальных подвески , на одной откуда то появилась то, чего по идее быть не должно. Полез смотреть УП... Далее по фото.

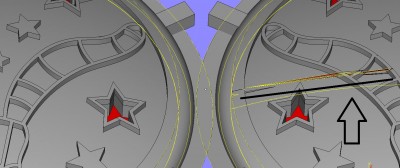

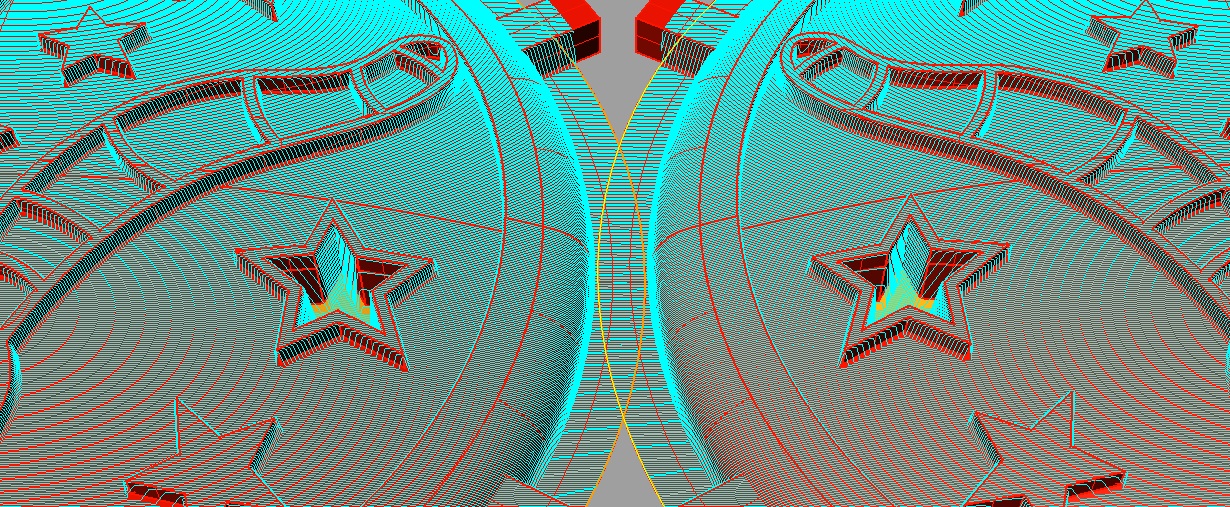

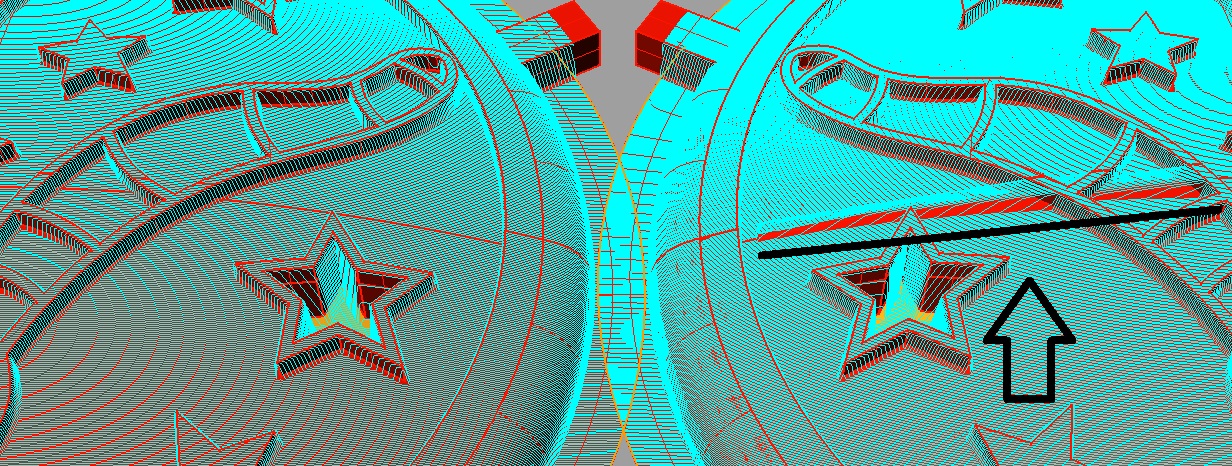

1) Правая деталь отзеркалена. После мирора появляеться лишний подъем в траектории, причем с оригиналом все в порядке...

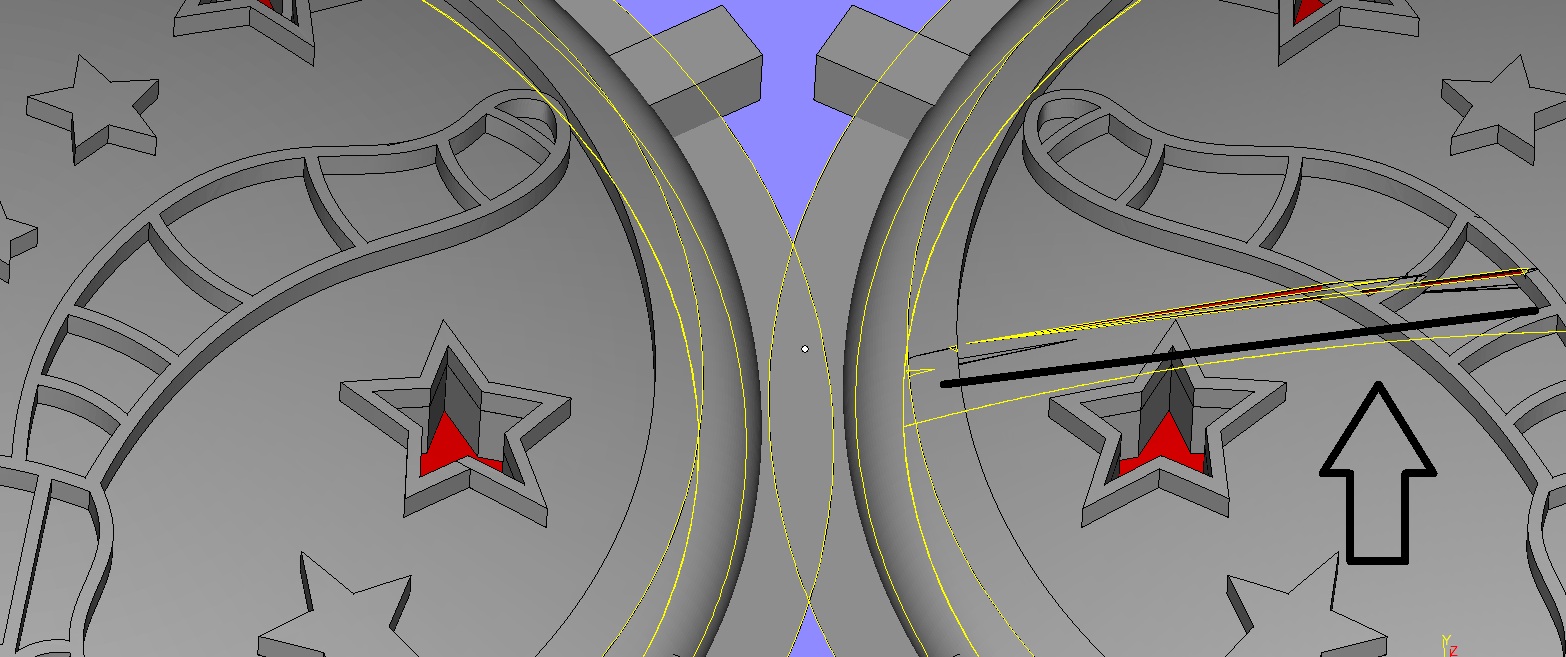

2) Перегнал в стл. В мэджике стало видно поверхности не видимые в райно.
3) Шринкнул (Shrink Trimmed Surface) оригинал и снова отзеркалил. Траектория легла нормально.

ПЫСЫ Настолько с фрезеровкой отвык от оверлапов, интерсектов и иже с ними, что, на таком месте даже и не ожидал споткнуться... Может кому поможет...

_________________
Пластмассовый мир победил

Спасибо за наводку!
Действительно, я в мэйджик уже с год не залазил вообще! А рино иногда выдаёт такие штуки непонятные

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
