Всем привет. Не давно начал разбираться в Rhinocam и хочу добавить две ферзы. Одна китайская граверная вторая обычный шуруп. Но не совсем понимаю как грамотно добавить их в каталог. Вот ссылки на фрезы

https://ru.aliexpress.com/item/Best-Pri ... 53998.html
http://cncbit.ru/product/freza-tverdosp ... dlja-voska

Граверная:
Хар-ки
тип: С Плоским дном гравировка бит
форма: V-shape
угол: 10 ° (Угол фрезы 10 делится на каждую сторону и писать надо получается 5, верно? Почему так?)
диаметр хвостовика: 3.175 мм
резка диаметр края: 0.1 мм (где это вводить я так и не нашёл)
общая длина: 32 мм

Информации у продавца мало, заполнил вроде бы правильно. НО то что я обвёл красным прямоугольником вообще не понимаю как заполнить. Помогите пожалуйста


Шуруп:
Тоже не понятно с углом
Но в итоге вроде разобрался ввёл все значения в окне Load Feeds from Table (Не понял что писать в ячейке # or flutes. Оставить пустой не даёт. Может это Количество зубьев (заходов) Z?)



после этого нажал Ок и вот какие значения получились (Кстати почему если опять нажать Load Feeds from Table то там буду другие значения?)




Очень прошу помочь кто что знает напишите

То, что обведено - это "режимы". Скорее всего "по умолчанию".
Они не для фрез, они для системы фреза-станок-заготовка.
Их предстоит самостоятельно потихоньку подобрать.

Цифры странные. Обычно мм в минуту не дробные уж точно.
Скорость шпинделя в -2.345345е09 очень странна.
Похоже на мусор какой-то, а не значения.

Постарайтесь не перепутать где радиусы и где диаметры.
А также где скорость в метрах в минуту, а где в метрах в секунду.

_________________
хороший боцман любой обмер совершает веслом.

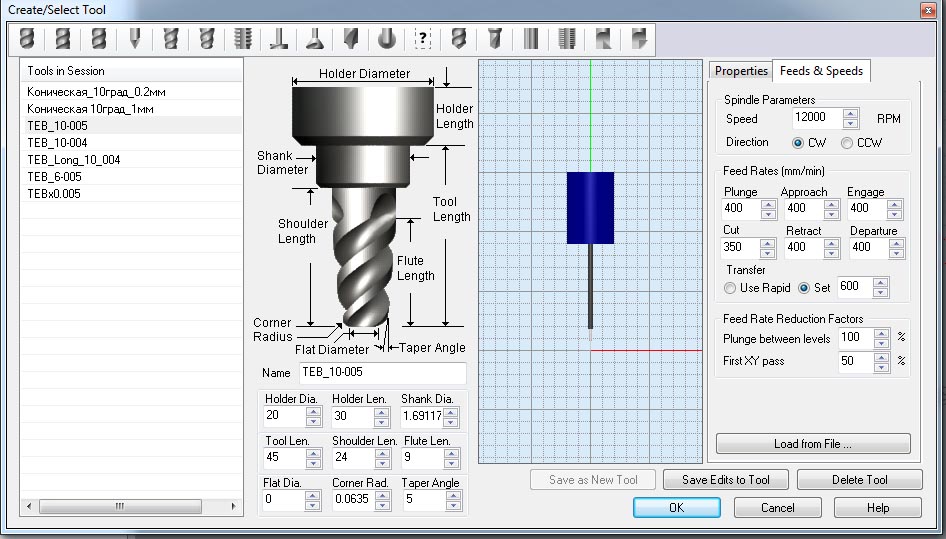

А что не понятного. Скорость шпинделя 12000-15000. Подачи на резку сами решайте какие ставить 350-500. А скорость перемещения шпинделя при переездах, заглублениях и прочего в районе 400. Нагляднее на фото.

после всех настроек сохраните файл с описанием фрез, и при необходимости , к примеру переустановки программы , или работе на другом компе можно легко загрузить описания инструмента.

Всем большое спасибо за советы

Ещё есть пара вопросов. Можете помочь перевести графу Feed & Speed и понять значения

Plunge (врезаться, то есть скорость опускания фрезы?)
approach
engage
cut (скорость резки?)
retract
departure (скорость подъёма?)
Transfer (скорость перемещения вне резки?)
Direction CW CCW (что значит CW или CCW? По часовой стрелке или против часовой?)
Plunge between levels
First XY pass

Переводил через гугл, но там чушь получается или я что-то не так понял. Очень надеюсь на помощь

Сделал как у вас, спасибо за скриншот. Вы для всех фрез чистовой обработки используете эти значения? Если да то для черновой какие значения?

Так ну в общем я немного разобрался. Нашёл в мануале описание этих пунктов, но всё равно требуется корректировка. Если у кого-то есть идеи пишите

Feed Rates
Это подача (мм / мин), которая будет применена к текущей операции траектории. Если значения в настоящее время заполняются из определения инструмента (Load from Tool), «Feeds & Speeds» (Load from File) или из вашей базы знаний, вы можете переопределить их для этой операции.

Plunge (Pf)
Это скорость подачи (мм / мин), прежде чем фреза начнет резать материал. Plunge всегда вертикальный.

Approach (Af)
Это скорость подачи (мм / мин), используемая для раскрутка фрезы перед тем, как он начнет резать материал. Подходные движения зависят от метода обработки (О чём вообще речь?).

Engage (Ef)
Это скорость подачи (мм / мин), которая используется, когда инструмент врезается в материал.

Cut (Cf)
Это скорость подачи (мм / мин), используемая, в процессе резки материала

Retract (Rf)
Это скорость поднятия (мм / мин) фрезы от материала (Какая разница между Df?)

Departure (Df)
Это скорость подачи (мм / мин), когда инструмент отходит от материала. (Какая разница между Rf?)

Transfer (Tf) Use Rapid
Это скорость подачи (мм / мин), используемая для перемещения по значения Rapid (Rf)

Transfer (Tf) Set
Это скорость подачи (мм / мин), используемая для перемещения по значениям введёнными вручную

Feed Rate Reduction Factors
В этом разделе вы можете указать коэффициенты снижения скорости подачи для конкретных движений инструмента.

Погружение между уровнями
Это процент от скорости подачи Cut (Cf) для использования при погружении между уровнями Z.

Первый пропуск XY
Это процент от скорости подачи Cut (Cf) для использования на первом разрезе XY, где траектория инструмента использует всю ширину резака. (вот с этим прошу помощи, не понимаю вообще о чём речь)

По поводу Rf и Df, на англ звучат так

Retract (Rf)
This is the feedrate (in Units/Min), when the tool is performing a Retract move away from material.

Departure (Df)
The is the feedrate (in Units/Min), when the tool Departs from the material.

Точно непонятно. Надо более глубоко читать доки, вероятно где-нибудь есть схема движения фрезы и на ней все эти сегменты выделены как-нибудь...
Есть еще вариант: генерировать программы и смотреть куда какая скорость подставляется.

Применительно к воску можете не разбираться. Используют либо везде одну скорость, либо две, вторая для холостых перемещений.
Это все надо для сложных материалов и предельных режимов.

_________________
хороший боцман любой обмер совершает веслом.

ЗЫ. Вообще все еще и от траекторий зависит. Если "змейкой", т.е. самый примитив, то смысла даже в холостом ходе на другой скорости нету,
т.к. там минимум холостых перемещений. Если что-то посложнее, то смысл может и быть.

Есть и еще один момент. Исключая очень глубокие проходы (есть "школа" резки без черновых сразу на всю глубину) нагрузка на станок
при холостых и простых перемещениях одна, и вы лимитированы обычно даже не прочностью фрезы, а способностью станка быстро и точно
двигаться, т.е. смысла в большой разнице в этих скоростях никакого.

При работе с металлом, если у вас т.н. силовое фрезерование, либо фрезерование стали какой-нибудь, и станок "размером с дом",
а к этому всему еще и тираж, в этих случаях есть большой смысл двигаться на холостых участках быстрее.
Зачем изменяют скорость при заходе в материал я признаться не знаю, но, возможно надо заходить медленнее, чем фрезеровать
дальше (именно в момент когда фреза врезается станку наиболее "нехорошо", условия резко меняются, и чем медленнее это
происходит, тем проще поддерживать равномерное и точное движение). Сталь не фрезерую, нет оборудования, для алюминия
можно обойтись и без этого.
