Ну то что они начали добавлять новые фишки уже хорошо, но почему выпустили с такими недочетами готовый продукт.
Почему нельзя было сделать так чтоб просчитывалось и то что находиться на поверхности?

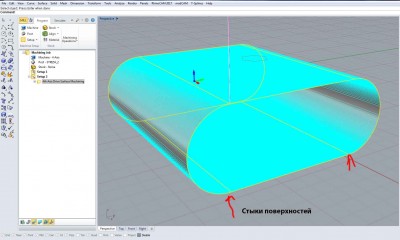

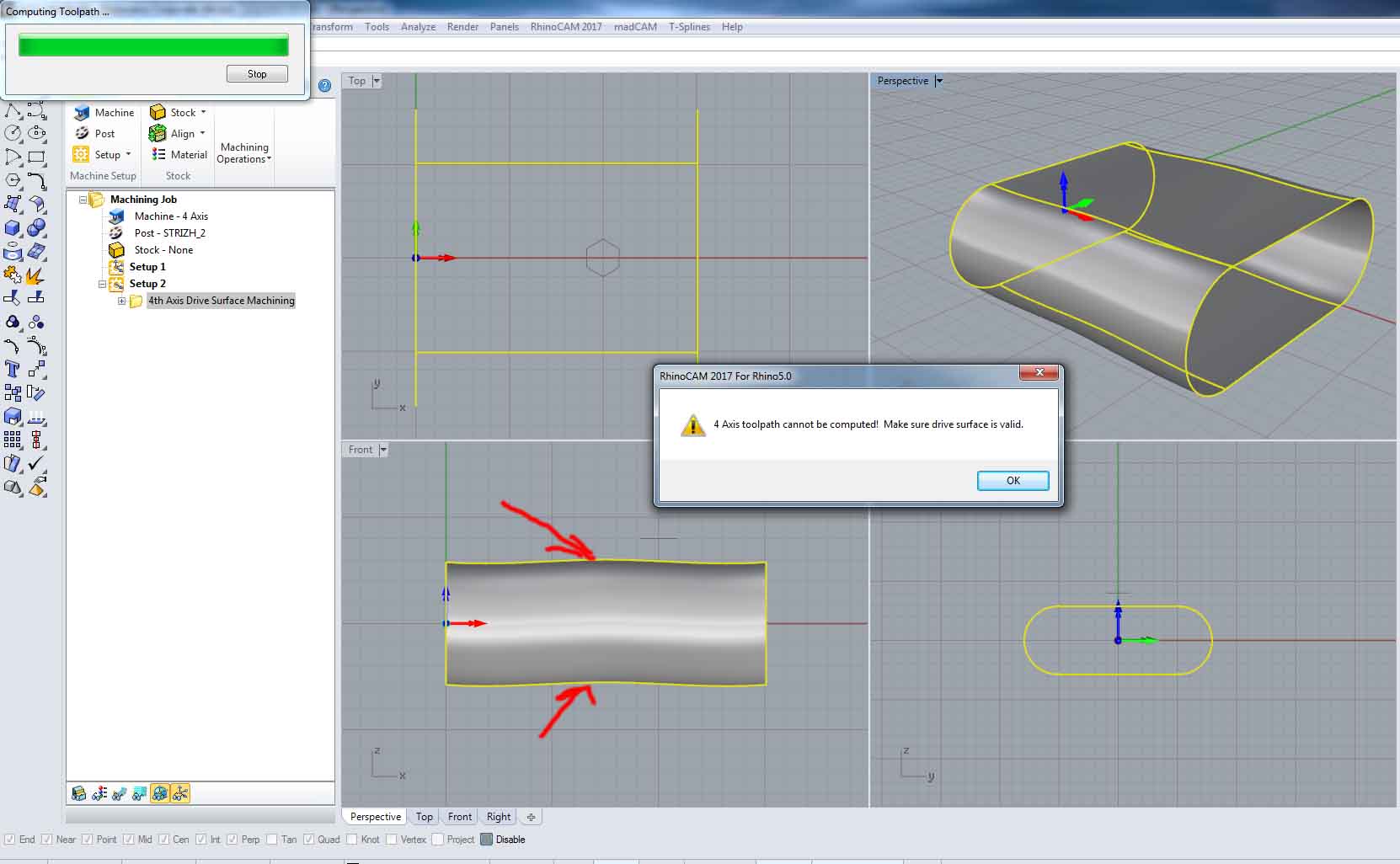

твой червяк, лежащий на поверхности, построен с ошибкой, залом в двух местах, об этом и предупреждает программа.
подкорректируй линию по которой строил червяка, и будет вам счастье.
Что касается шагов, ничего не увеличивается, программа все правильно просчитала, шаги считаются либо в горизонтальной либо в вертикальной плоскостях и один из катетов всегда меньше гипотенузы.

https://youtu.be/JW_wlLGEHMQ

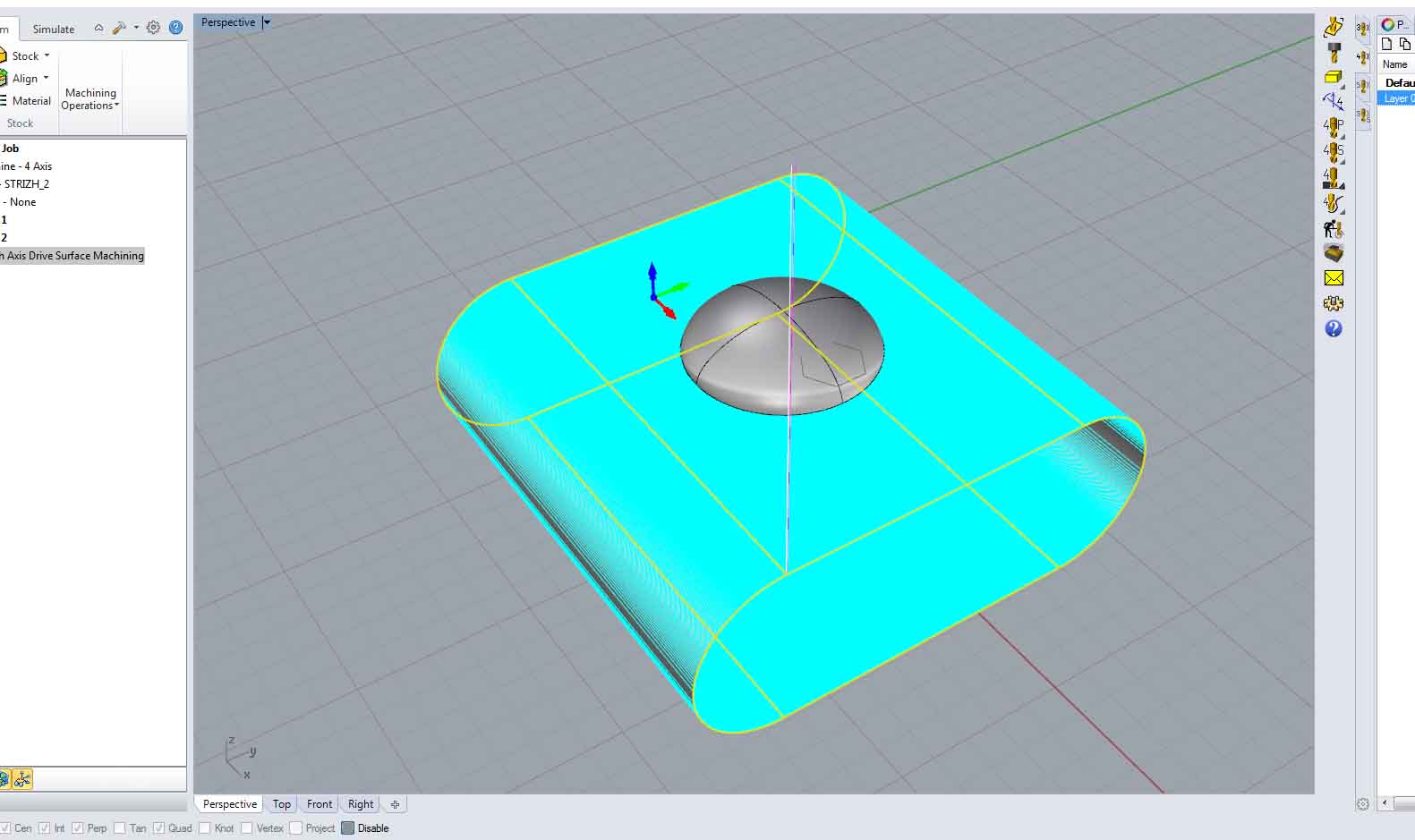

Ну ладно с тем червяком, я пробовал просчитать плоскость с полусферой лежащей на ней что на последнем скриншоте и что то счастье не пришло. Или Вы и там ошибки, изломы и прочее видете?
По поводу мат части, возможно вы знаете как работает алгоритм просчета Драйв Сурфейс? Поделитесь знаниями мат части, или на незнание чего конкретно Вы указали?

ну.... тогда MadCam считает не по законам геометрии?

_________________
---------------
"Cтриж"

про матчасть это конечно правильно, только вот в "матчасти" читал что ринокам преспокойно считает любые поверхности, и пересекающиеся и ломанные , главное что бы они были... а тут дело в другом, по какой то причине ринокам считает только одну поверхность, и даже если сделать две поверхности потом их сбулить , сделать эксплод а после соединить именно те поверхности которые надо просчитать то ринокам скорее напишет ошибку, я думаю тут может быть дело в том что функция драйв сурфейс считает относительно нормалей и когда поверхность сложная программа и пишет что мол ошибочка нельзя так делать.

скорее всего дело в том еще что функция новая, может что-то не допилили, хотя не такая новая стратегия...

_________________
---------------
"Cтриж"

У меня получилось посчитать полисурфейс, который представлен на одном из скринов выше. Дело в другом, он считает поверхности нормали которой расположены строго перпендикулярно оси Х. Иными словами криволинейные поверхности он не может просчитать. Даже при учете того что эта функция находиться в 4х осевых операциях, она не может игнорировать нормали вдоль икса. Думаю картинки внесут ясность.

Поддерживаю! Но нам скажут "Учи матчасть", это модно в диалоге когда не можешь сказать по делу, как мне кажеться. Ты или помоги советом по делу или просто промолчи.

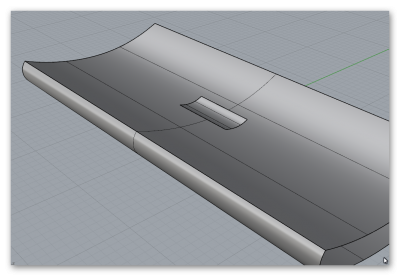

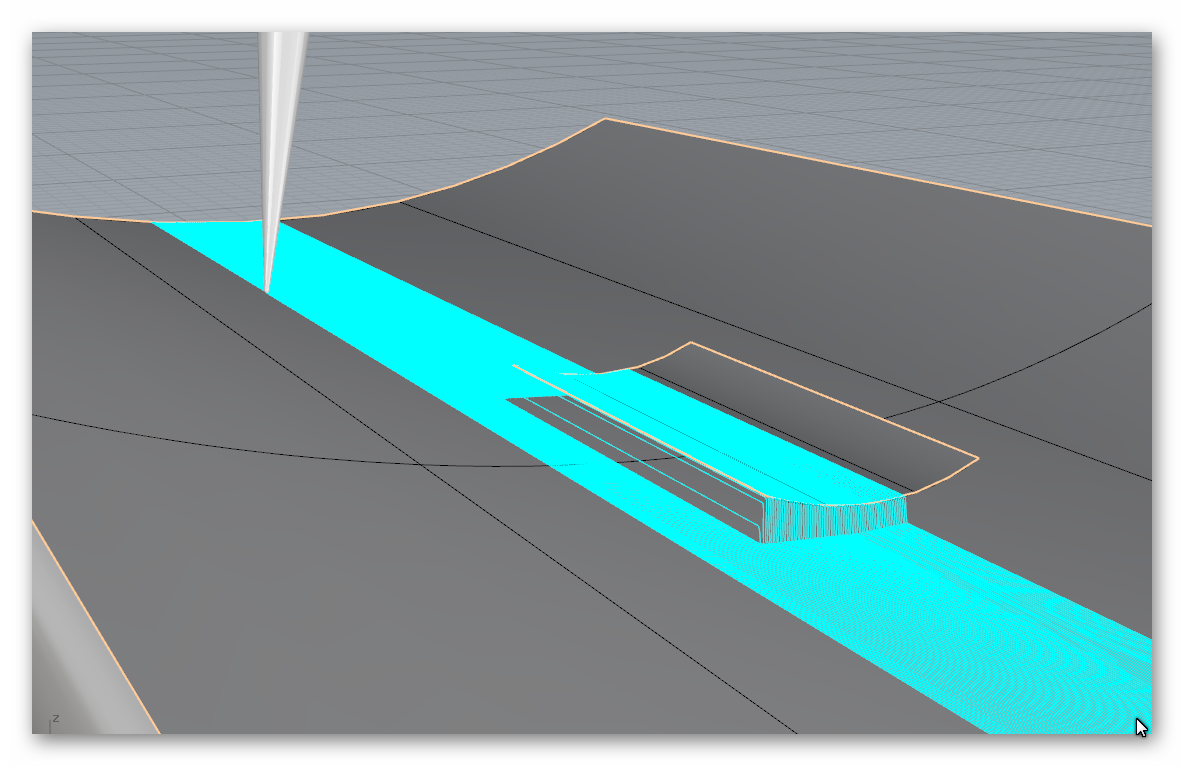

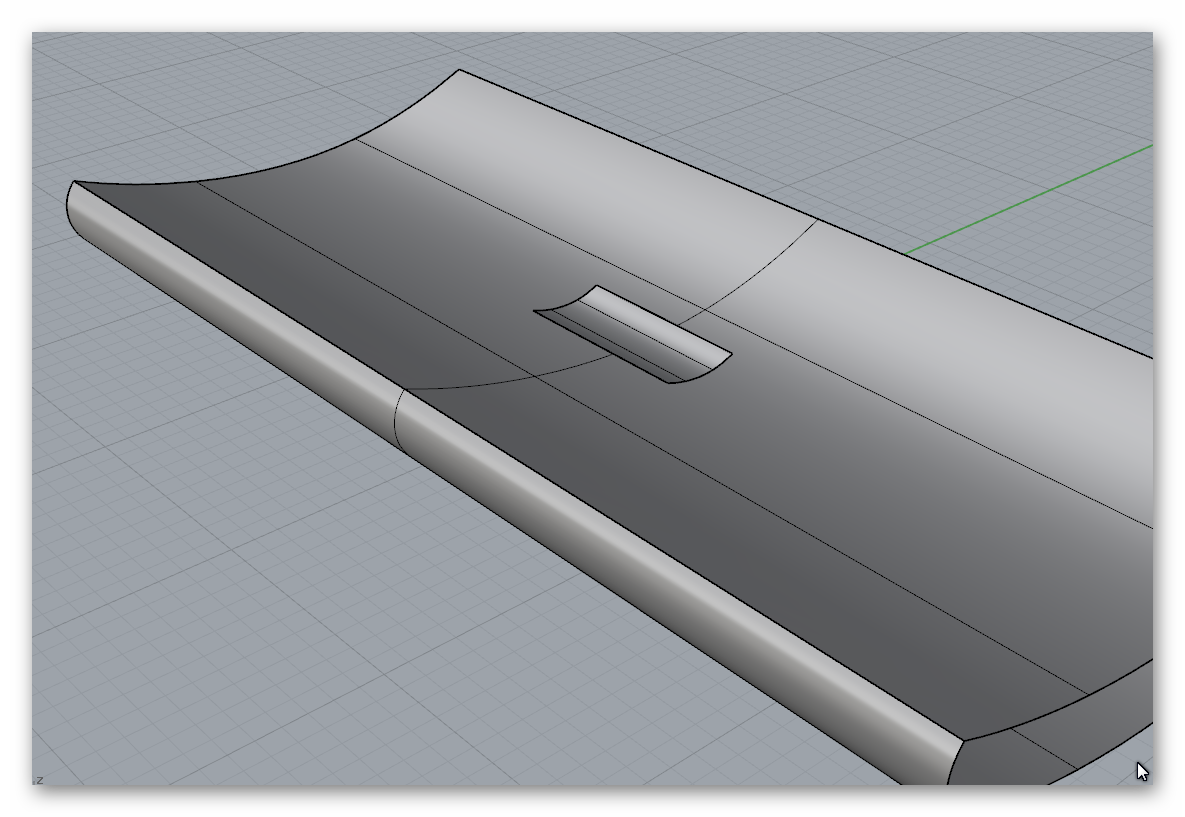

вобщем после некоторых экспериментов пришел к выводу что считает только если нормали расположены как "удобно" для ринокама. На фото плоскость на другом объекте, считает без проблем.

Получилось так что списался с дилером Ринокама и описал им недостатки стратегии Drive Surfaces. Так что будем ждать с надеждой скорейших изменений! )
