Собственно хочется собрать наличие-отсутствие хотелок и по С-образной рамки.
Для понимания чего это такое - чертеж от NKFO. (честно спер из темы про оснастку).

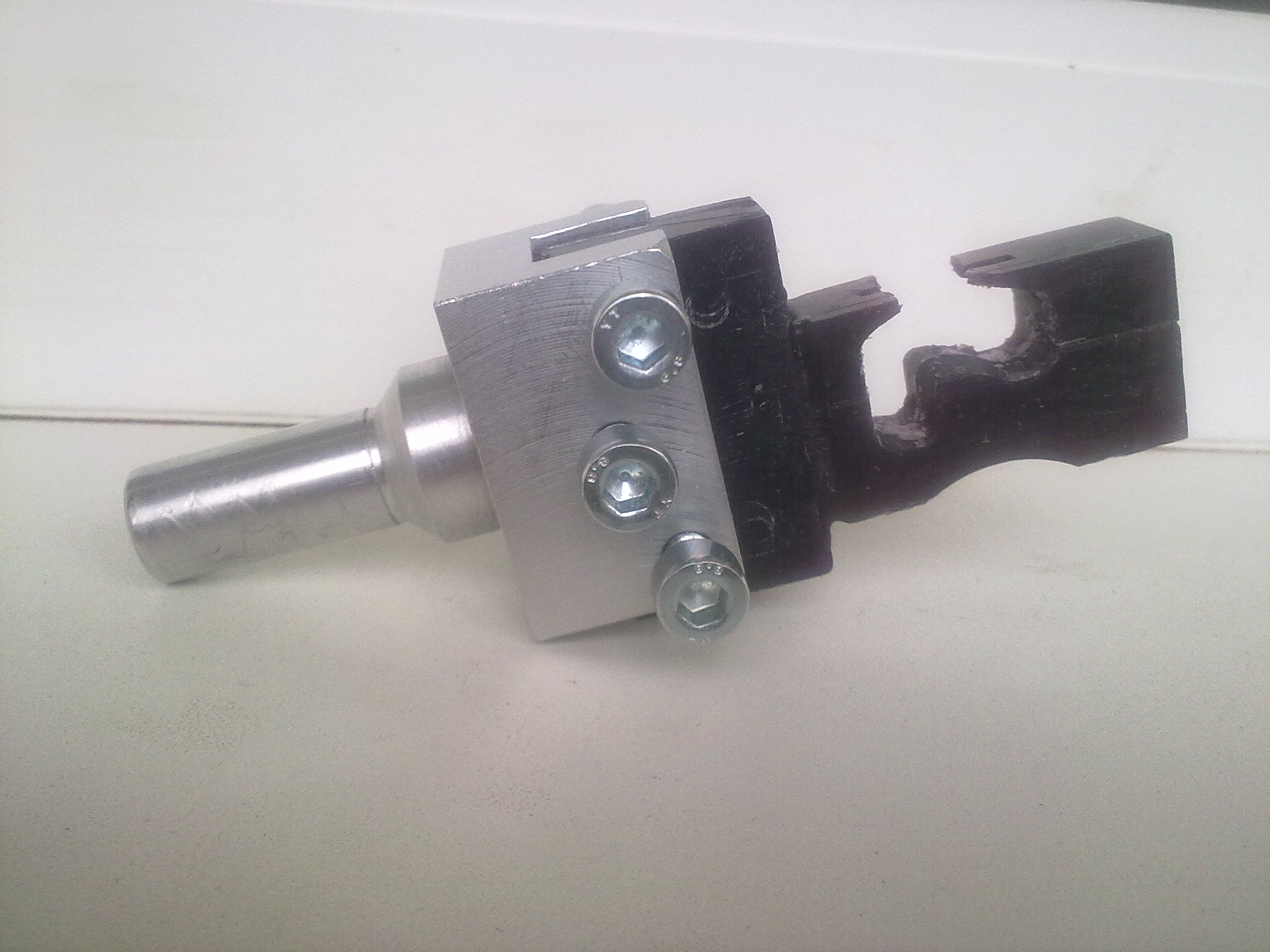

Основное удобство - обработка по двум сторонам и с торца. Удобно говорят для колец.
В отличии от патрона поддерживает с трех сторон, а не с одной.

Больше всего меня беспокоит вопрос размеров. Что-то мне подсказывает, что
наиболее правильный размер воска для нее 36х36мм, толщина 5-10мм.
Есть какие-нибудь иные идеи ?
Что-то более массивное приходилось ли резать в подобной штуке ?

_________________
хороший боцман любой обмер совершает веслом.

Я бы приобрел такую рамку, по толщине зажигаемого воска 5-10мм нормально а вот по размерам я бы предпочел 45мм длину и 35мм ширину если учесть что наверно по 2мм по краям будет зажато в рамке.

36 - это стандартный феррисовский воск, есть ли разумная причина срезать по 1мм каждый раз ?
45... есть необходимость именно в этом размере ? Ведь "весь запас" будет каждый раз уходить в переплав.

_________________
хороший боцман любой обмер совершает веслом.

не так страшен переплав, как когда в имеющуюся рамку не влезает нужный кусок воска.

Думаю, что надо брать с запасом - чтобы влезало кольцо + литники-поддержки + ещё немного воска (для жесткости) + ещё немного воска, которые закрыты планками.

получается такая математика:

размер кольца 23 (максимум, который я резал)
+ толщина шинки скажем 3мм = +6мм
+ держалки 3мм (чтобы можно было производить черновую толстой фрезой) = +6
+ по 5 я бы дал для жесткости = +10
+ по 1,5 гдето закроют планки = +3
Итого: 48мм

Округлим до 50мм, получим стандартный протовизардовский размер.

А если учесть, что воск протовизард 50х100мм, то получим из одного куска две заготовки под такую рамку.

Пока писал, пришел к выводу, что С-образных нужно всетаки две - одна большая под 50х50, другая маленькая под 38х38 (возможно лучше даже 37х37, т.к. воск фирмы MATT 165x80x37мм... Ferris 38x92 - от него 1мм отрезать можно)

Ещё момент... Чертеж начертить сейчас невчем, такчто на пальцах:

Рамка должна быть какбы смещена отцентра...ммм... какбы выразится точнее... и чтоб все поняли мой ночной бред...

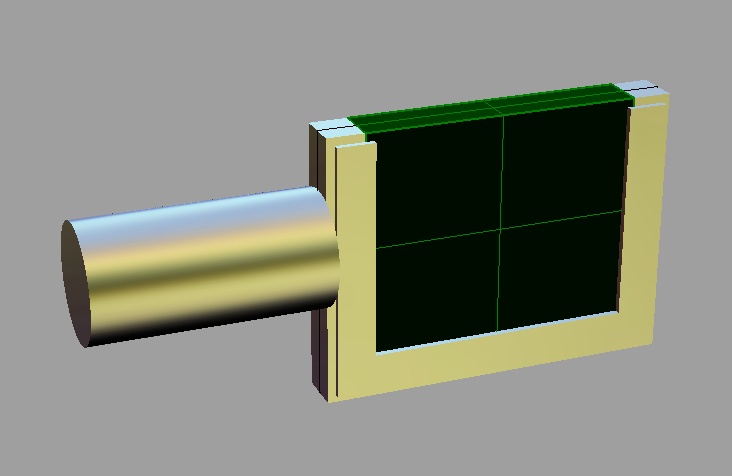

Вид сверху - рожки смотрят наверх, внизу перекладина: если двигаться от оси вращения, рамка идет вниз на 25мм + 10-15мм толщина перекладины, а вверх рожки идут нифига не на 25мм, а на 15мм. Рожки не будут мешать, если что! Вот.

Готов заказать такие рамки.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Нет уж дядь, ты определись .

По мне, так "уболтали".
Одну на размер 38, и дополнительные ГУБКИ на 37. Если кому надо.
Вторую на 50.

Вопрос в другом, в одном направлении 50 понятно зачем, а вот зачем 50х50 ?
Может вам и 38х50 хватит по размеру ?

_________________
хороший боцман любой обмер совершает веслом.

Ни к селу ни к городу

по теме: 50х50
...а зажать там можно будет и 37х50.. по двум сторонам, если чё..

Не, про село это отдельная позиция.
Для кольца лучше бы с трех сторон поддержку.
А подобную штуку тоже надо конечно, но не всё сразу.

Про 37х50 я как-бы и намекаю

_________________
хороший боцман любой обмер совершает веслом.

я тоже наверное готов:)цена вопроса будет озвучена?:)такую рамку взял бы:)

Сижу прикидываю размеры рамки.
Есть не очень хорошие, конструктивно, места.
Ваши предложения.

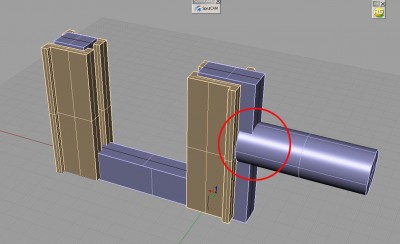

На стандартной рамке, место крепления втулки идёт без губок. На С-образной рамке в этом месте губки есть.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
