Да нет их и так там люфтов, даже на П-образных рамках.
Наибольшее сомнение всё-еще вызывает процесс поворота тисков,
будет ли крутится при этом в самом стриже что-нибудь итд итп.

_________________
хороший боцман любой обмер совершает веслом.

Я думаю нет. Я провел небольшой опыт, когда еще этот вопрос обсуждался, но в связи с переездом не написал про него.
В общем я открыл поворотку свою (ни каких болтиков, как в одном из вариантов, у меня там нет. Просто гайка и вал оси), сделал две ризки на оси и станине. Закрутил большую рамку, и попытался провернуть. В итоге у меня вывернулась рамка (открутился болт фиксации), а ризки остались на месте. Я думаю что для фиксации тисков "от руки" вполне достаточно. Там же не нужно "со всей дури" закручивать.

Если не фиксировать вал, то точно будет проворачиваться поворотка.
В обычной жизни этот "предохранитель" помогает иногда, но с "Тик-Таком" это паразитное явление.
Избавиться от этого можно, но придётся влезать в конструкцию 4-ой оси.
В "простом" варианте нужно будет каждый раз ставить поворотку на "ручник".
Один из вариантов я уже предлогал ранее.

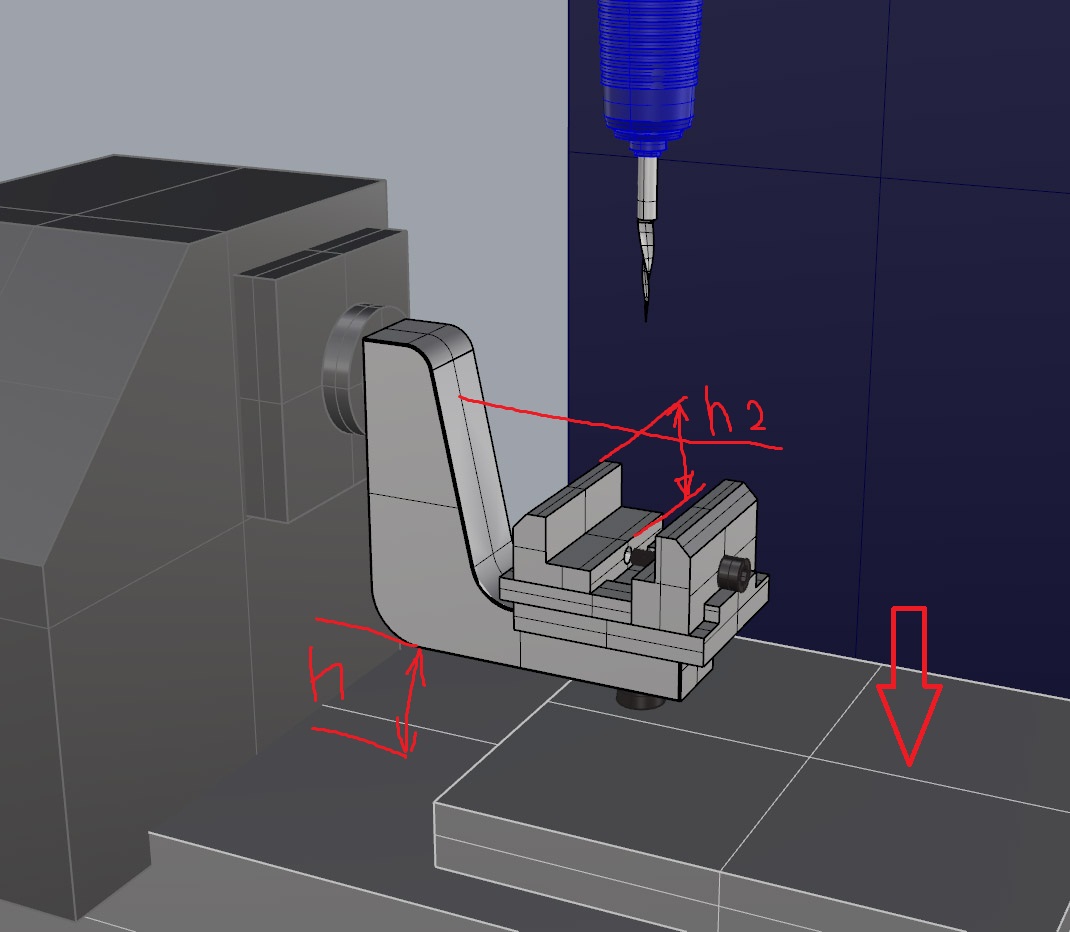

З.Ы. Если убрать на новом варианте Стрижа алюминиевый фальшстол, на картинке обозначен стрелкой...
То появится возможность использовать более "глубокую" "кочергу" и увеличится h2 и полезный объём для воска.
В таком варианте эта модель ТТ будет работать и на "старых" Стрижах и на новых.
З.ы.з.ы. Тиски не удачной конструкции. Надо брать с оригинала и делать дополнительную насечку на губках.

делая "глубокую кочергу", надо учитывать не только высоту до стола, но и расстояние до оси Z.
Мне родная конструкция тисков не нравится. она не самоцентрующаяся. По мне, болтами лучше. И по центру встанет и мороки с изготовлением меньше.

Трагедия в том, что лично у меня почти свободно вращается в таком раскладе.
А у других ? Тут и призадумаешься.

_________________
хороший боцман любой обмер совершает веслом.

На старых он убирается вместе с датчиком...
Что неимоверно печально.

_________________
хороший боцман любой обмер совершает веслом.

На "старых" не нужно снимать плиту. Там и так большое расстояние от центра поворотки до стола. Около 70мм. В новом варианте со столом чуть больше 50, без стола почти 70. эти 15-20 мм буду не лишними совершенно точно)

Ээээ... зараза... поворотка стала ниже относительно стола ?

Я, честно говоря, не обращал внимания, может просто "истинно новых" не видел.

_________________
хороший боцман любой обмер совершает веслом.

Да, стала ниже. Это новый вариант компоновки

Это старый вариант..

Мда... отстой какой, я по-моему видел в новой, но как-то даже в голову не пришло, что могли уменьшить высоту Z.
Разгляжу может в выходные.
Жалко птичку.
