На оригинальном флиппе вроде на 90град вращается, так что 45 град уже серьезная помощь! А что на счет времени на УП, если набить руку.
А вот если бы было двое тисков с отверстиями по 45град и по 30, а в костыле один штифт. Может не всем такой вариант понравиться. Но как вариант может рассмотреть!

Сдается мне....что время выбрали под это дело не очень удобное...многим просто некогда думать, что он будет резать....режу щас то, что нужно, а не то, что я буду резать через 2 месяца..новый год на носу как бэ....думаю после 5-10 января люди будут поактивнее...

А 10го января вы мне будете про "затык к 8 марта" рассказывать итд итп .
Сдается мне, что 5-10 января еще впереди, и возможность думать ни у кого не отнята.
В целом же, те кто хочет - ищет возможности, кто не хочет - причины.

_________________
хороший боцман любой обмер совершает веслом.

да нет)я не настолько загружен)я вроде после нового года устрою себе 5-ти дневный отдых и можно будет и самому подумать...что ж такое посложнее можно взять и придумать:)

и еще....я как бы сказал за себя....всем нужно успеть все до нового года...после нового года никому ничего не нужно. Поэтому мое высказывание идет про меня:)А на 8 марта не знаю, что будет....но если будет также, как сейчас...я буду совсем не против:)

Покрутил-повертел, пообсуждал с людьми.
В целом проблема одна и довольно серьезная. Без её решения браться на мой взгляд не стоит.

Описываю проблему.
Механизм работы такой, что после одной обработки вам надо переставить заготовку вручную "по штырьку",
фактически повернув её относительно приспособы.
Это всё не проблема.
Проблема в другом.
Как обеспечить, чтобы пока вы её переставляете сам тик-так не проворачивался в том месте, где он
вставлен в стрижа ? Как обеспечить, чтобы внутри стрижа не проворачивалась пластиковая шестеренка
относительно вала ? Как зафиксировать в этом месте без полной или частичной переделки оси А ?

Потому как обычным сценарием будет такой:
Переустанавливая, вы провернете по А на 0.5-1 градуса и на результате это будут уже "десятки".
И в результате... все шишки будут "как-бы моими %)".

Есть идеи ?

_________________
хороший боцман любой обмер совершает веслом.

Эта серьёзное препятствие. Скорее всего нужно будет апгрейдить саму поворотку, пока точно не скажу как, но переделывать придётся, это точно.

с таким размахом целесообразнее сразу 5ую ось забацать;).

только одна: сначала сделать пилотный экземпляр -убедиться, что проблема не надуманная - и [только] тогда уже думать, как ее решать.

Или можно придумать что то вроде стопора-блокиратора. Если этот поворот по пятой оси будет производиться когда тик-так находиться в строго вертикальном положении уперевшись в этот упор.

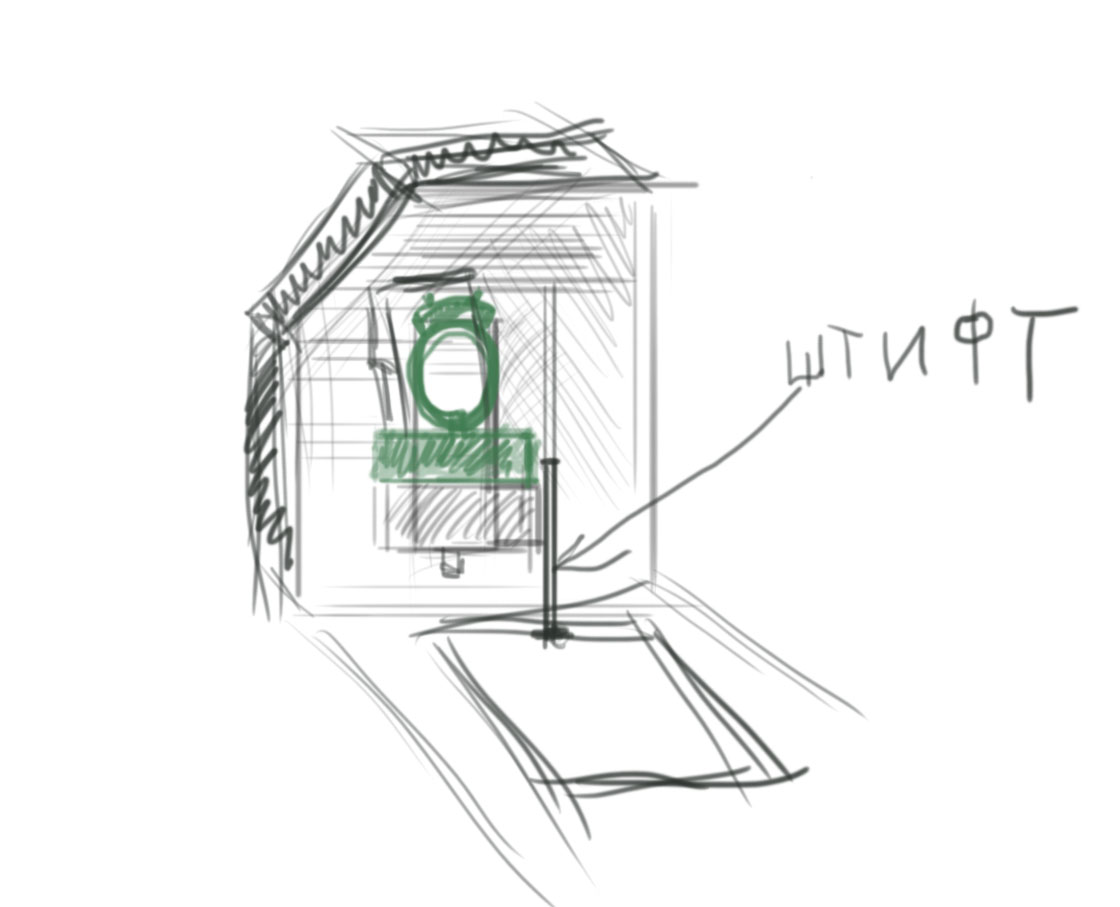

Может это будет штифт, вставленный в стол станка (придется сверлить). Примерно нарисовал.

Это какой-то... не очень радостный "для обогащения" вариант
Стопор штука, конечно хорошая, но я себе не представляю хорошей конструкции опять-таки без переделки всего.

_________________
хороший боцман любой обмер совершает веслом.

Конечно пока идея, но при условии что он не будет болтаться!
