Реальная потребность в эээ.. tick-tack-е. есть ?

HovK

Volodja81 писал(а):

мне видиться что центр обрабатываемой модели не обязательно должен совпадать с центром оси поворотки.

И полУчите кучу неудобств.

igor

SVP писал(а):

Чтобы оценить то, какого размера и конфигурации вещи хочется делать...
Хочется обкатать на примерах.

Мне кажется основное предназначение Тик-Така, для резки колец. Я делал примитивный макет по файлу Вадима post2317.html#p2317 немного подправив под Стрижа.
Просто вырезал из картона силуэт приспособы, вставлял в поворотку и смотрел ка это будет выглядеть.
Найду время и попробую повозиться со стратегиями, что бы скинуть Вам файл. Ринокам у Вас есть, для проверки?

Volodja81

Цитата:

И полУчите кучу неудобств.

Возможно, но в некоторых случаях трудно будет совпадения добиться в зависимости от модели.

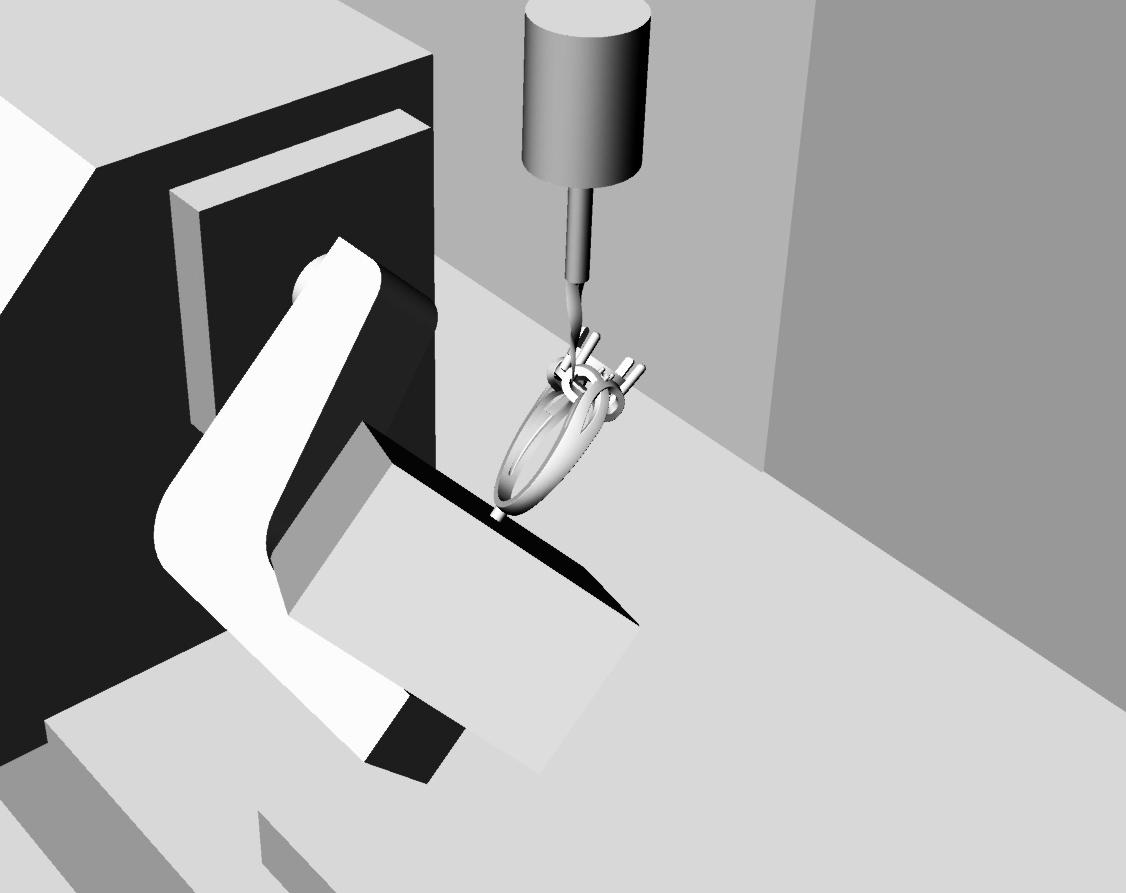

Сделал для наглядности модель станка (быстро и упрощенно).

SVP

igor писал(а):

Ринокам у Вас есть, для проверки?

Найдем где-нибудь / как-нибудь. Это не основная проблема.
Мне хотелось бы в частности понять со скольких сторон хочется резать (в среднем) итд итп.

igor

SVP писал(а):

[Мне хотелось бы в частности понять со скольких сторон хочется резать (в среднем) итд итп.

Мне кажется 45 градусов будет вполне достаточно для большинства задач. Можно и 30 градусов, но чем больше деление, тем сложнее изготовление и сложнее будет с УП.
Надо больше мнений узнать у потенциальных заказчиков.

SVP

Меня в меньшей степени интересует дискретность и в большей количество переустановок.
Это, если, смотреть немного вперед, и делать то, что кому-то будет полезным, а не "заберите-отвалите"

Надо понять насколько возможна дополнительная юстировка после каждого поворота.

Volodja81

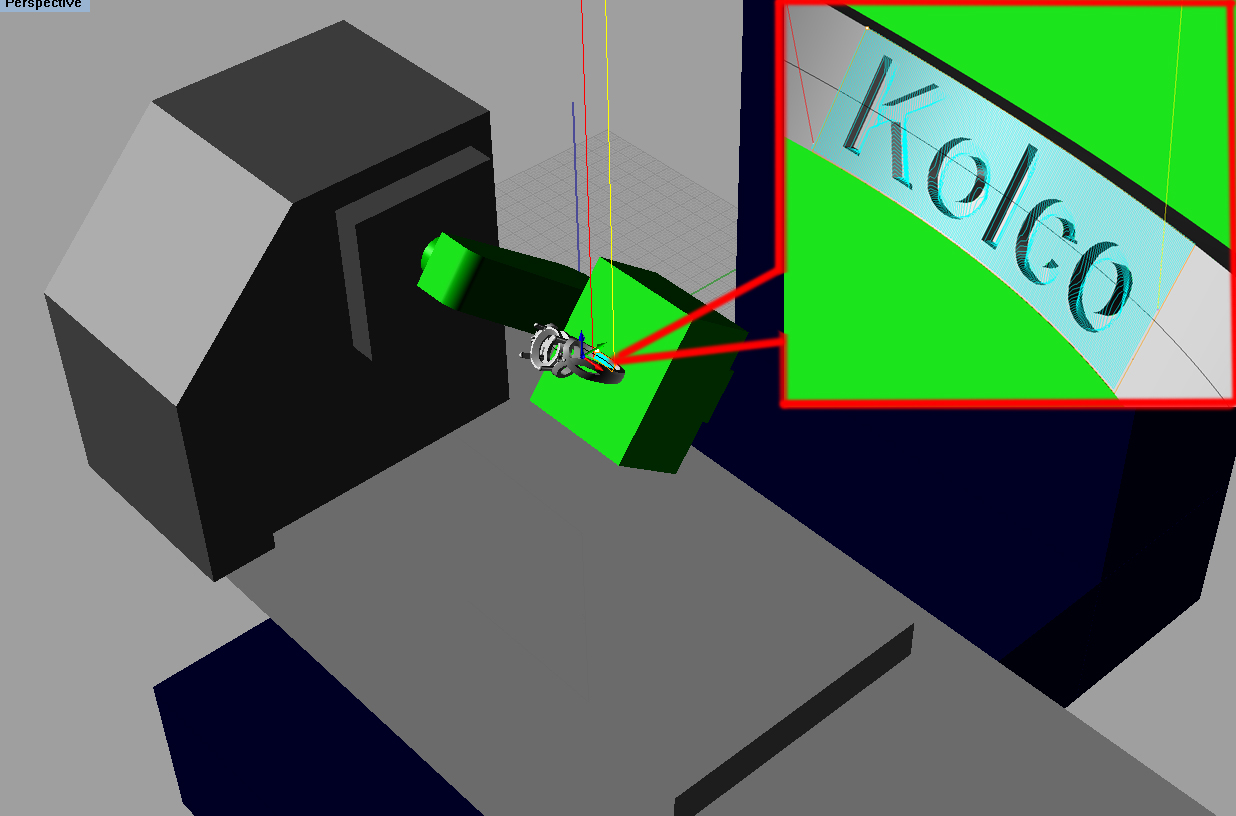

Первое УП виртуального Tic-taca
Текст внутри шинки.

JMAX

SVP писал(а):

Мне бы хотелось, чтобы каждый (это утопия, понимаю), кто чувствует потребность в приспособе,
прислал мне в каком-то виде то, что он предполагает на ней резать.
Одно изделие. Причем крайне желательно в виде СТЛ+проект в САД системе.
Чтобы оценить то, какого размера и конфигурации вещи хочется делать...
Хочется обкатать на примерах.

Отвечая себе на вопрос, чтобы я хотел сделать используя (Flip & Flop) «ТИК-ТАК», подумав приготовил в Матриксе модель, на мой взгляд, она могла бы быть изготовлена на этом будущем приспособлении. Как написать УП в Дескпрото пока до конца не понимаю, но мне кажется по трем сторонам и поворотами по сегментам в оси «В» (оси вращения «ТИК-ТАК»).

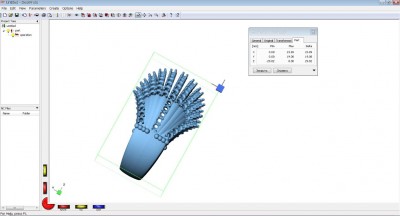

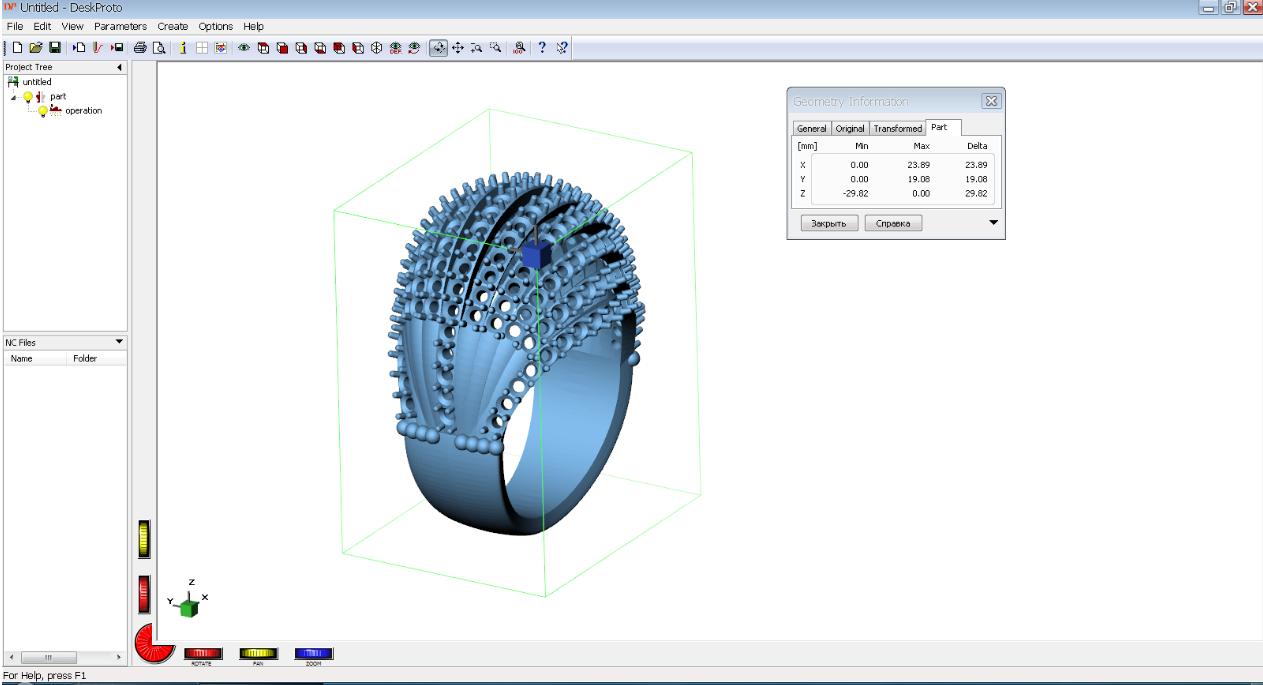

В приложении скрины и геометрия в Дескпрото.
С уважением JMAX

SVP

Яб хотел еще раз подчеркнуть, что важно даже не "что", что в целом понятно более или менее.
Важно КАК вы планируете это делать. Сколько сегментов, к примеру вы готовы сгенерировать.
И "не для красного словца, один раз", а реально, в жизни. Сколько часов на получение УП не жалко ?
И на последующие перестановки и проверки...

JMAX

SVP писал(а):

Яб хотел еще раз подчеркнуть, что важно даже не "что", что в целом понятно более или менее.
Важно КАК вы планируете это делать. Сколько сегментов, к примеру вы готовы сгенерировать.
И "не для красного словца, один раз", а реально, в жизни. Сколько часов на получение УП не жалко ?
И на последующие перестановки и проверки...

Думаю сегментов должно быть 8 или 12. Если 8 то 90 град с промежуточными 45 град, если 12, то 90 град с промежуточными 33,3 град. Лучше на этот вопрос могу дать ответ наши более профессиональные учасники форума. Подготовить УП этой модели для обработки в "ТИК-ТАК" для меня пока сложно, но будем стараться.
Для любимого дела времени вообще не жалею.
Если нужен будет stl. этой модели вышлю.
