Ожидается что в воскресенье во второй половине дня наваяю.
Цейтнот-с.

_________________
хороший боцман любой обмер совершает веслом.

Эскиз показывать не буду. "Такое" только родным. Засмеете .
Вкратце словами: сигнальный экземпляр под крепление воска 50мм решено было сделать.
Соответственно "рога" из расчета, чтобы вверх торчало 8мм, при заправленных 38мм "ширины".
Посмотрим как поведет себя в работе, и скорректируем если надо размер.

Есть возражения ?

_________________
хороший боцман любой обмер совершает веслом.

Собственно "пилотный экземпляр".
Под воск в длину 50мм, в высоту при зажиме 38мм, на 8 мм будет торчать вверх "поверх губок".
Материал АМг6. Говорят, что лучше гасит вибрацию. Но не такой "нарядный" как ДТ16
Винты уж какие были, такие вкрутили, под серийные купим нормальных.
Красоты тоже чуть больше постараемся "навести".

Ориентировочная серийная цена 1800р.

Для данного экземпляра ищу добровольца для БЫСТРОГО теста на удобность-неудобность.
Желательно кого-нибудь кто режет много и подобных вещей.
Пишите в ЛС.


В массивной части сделаны выборки для облегчения приспособы (забыл сфоткать).

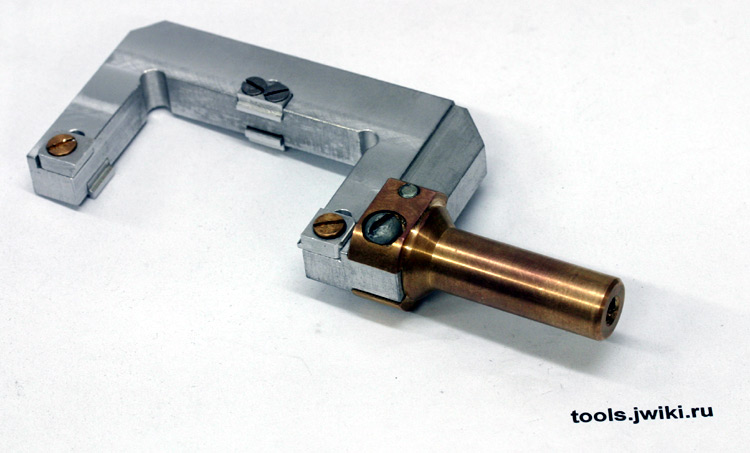

Общий вид.

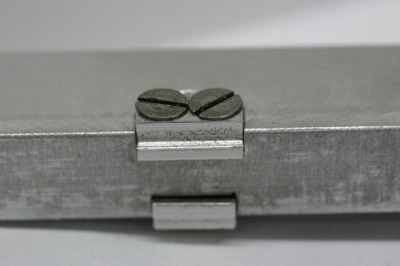

Как видите, фиксация по трем точкам короткими металлическими губками.

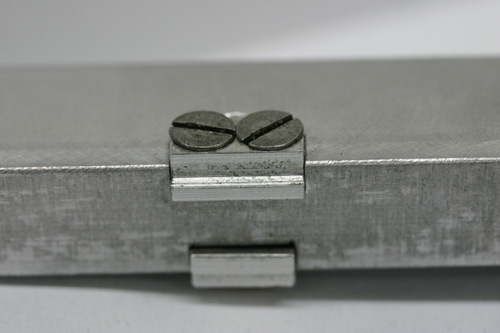

Выступающая часть около 1мм (в отличии от почти 3мм для стандартных рамок).
Ожидается, что фиксация по трем точкам не будет гнуть заготовку, даже если вы перестараетесь.
Нижний(на фото) ряд губок "опорные", верхний прижимные. Сейчас настроено на 5мм.

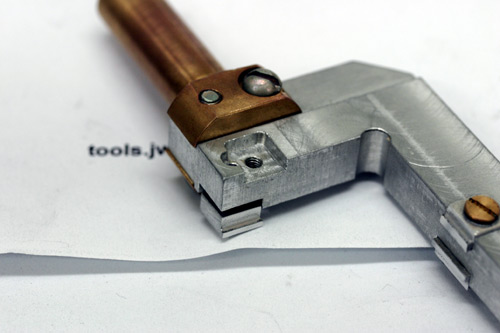

Еще фото на 5мм, центральная часть ( думаю слегка переделаем, два винта результат эксперимента)

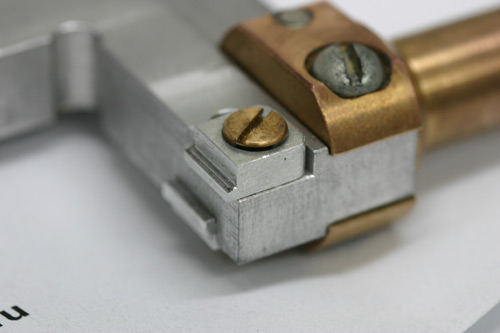

Но губки можно снять.


Выглядят они вот так (это с двух сторон, в принципе можно делать под разные размеры):

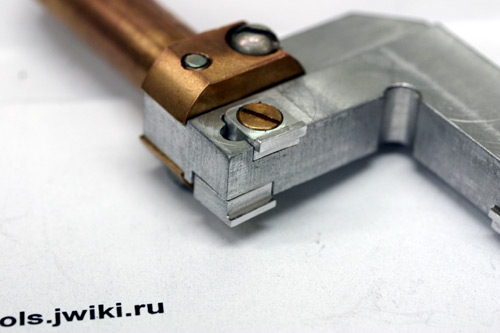

Если перевернуть и прикрутить, получим систему, под зажим 10мм воска:
(не обращайте особого внимания на отверстия, как и в стандартных рамках винты вворачиваются "со сдвигом")


Если подкладывать под них 0.5 или 1мм шайбы, то можно получить все другие размеры.

_________________
хороший боцман любой обмер совершает веслом.

не было мысли сделать прилив посредине длинной стороны и возможность переставлять хвостовик туда? при точном изготовлении открываются новые возможности круговой обработки каста, да и по сторонам шинки изнутри чуть подрезать можно будет под углами небольшими.

п.с. перечитал ветку - вроде alexkrim то-же самое имел ввиду?

Идея интересная, но тут будет нужна более могучая реализация.
Одно дело "абы как" закрепить один раз, другое дело обеспечить чтобы после переустанова была хорошая соосность.
Но мы покумекаем еще. Может быть имеет смысл сделать, даже если не будет работать, можно будет из С-образной, П-образную получить.

_________________
хороший боцман любой обмер совершает веслом.

Или наоборот..
"хромая" П-образная.. П-росто мысли вслух.

Так и до протовизардовских рамок додуматься можно.

Там вообще веселые темы всплывают, наподобие оснастки с гвоздями для больших заготовок или угла— упора для длинных заготовок.

Кхе кхе...
Как бы это спросить. Ни у кого подобная штука интереса не вызвала ?
"В топку" ?

_________________
хороший боцман любой обмер совершает веслом.

тоже подумал о потребности такой рамки, изготовил, не стал долго лукавить, изготовил под пластину Matt 38*80мм, толщина рамки 10мм.
крепление губками оставил как в старых рамках, так что они теперь взаимозаменяемы. Рамка цельная, хотел уйти от перехода для большей крепости.
Пока не пилил, но ставил в стриж, стоит как "вкопанная".
во вложении рендер, фотик сел, чуть позже сделаю реальные фото. хоть чертежи и были но рендер делал для точного понимания токарями что нужно изготовить.
