К сожалению, очень большой цейтнот, так что я "тезисно".

Собственно один из ближайших проектов "большая" рамка для стрижа.
Ориентировочная цена 1500-2000руб.

Интересует есть ли у кого-то желание купить и желаемый размер. Чтобы определить количество.

С размером ситуация такая. На фото рамка на зажим 60мм воска.
До стола еще 30мм пространства. Это приводит нас к мысли, что будет несложно сделать
рамку для 92мм феррисовского воска (бывают квадраты 92х92).
Однако размер может быть еще больше. Практически он может быть около 120мм. (скорее 115)
Нужна ли вам с шириной 92мм, 115-120мм или обе ?

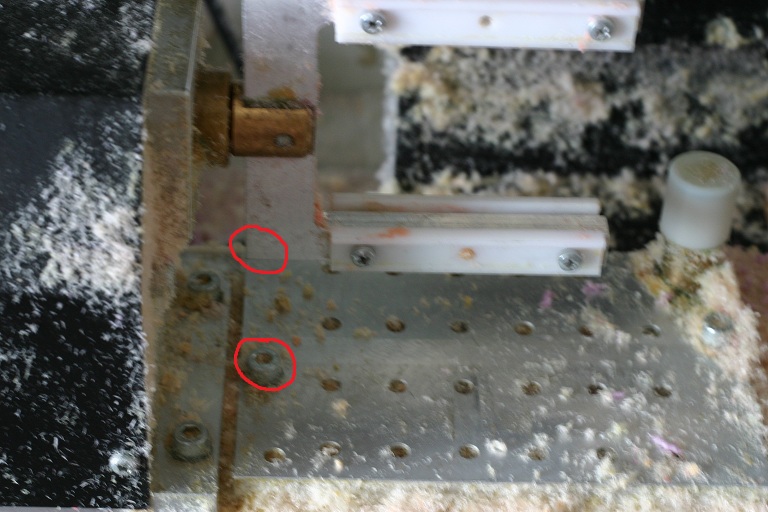

Красным на фото обведен винт крепления стола... в том-же ли он у вас месте ?

_________________
хороший боцман любой обмер совершает веслом.

Тут поступили разумные уточнения о том, каков у него ход по Y...
Честно говоря не интересовался никогда, и правда... возможно тупо не хватит хода, ввечеру посмотрю.
Всю дорогу до того не хватало хода по Z .
Так что временно поставим это дело на "паузу".

_________________
хороший боцман любой обмер совершает веслом.

ЗЫ. Но про положение винта всё-равно интересно. У вас он там-же ?

_________________
хороший боцман любой обмер совершает веслом.

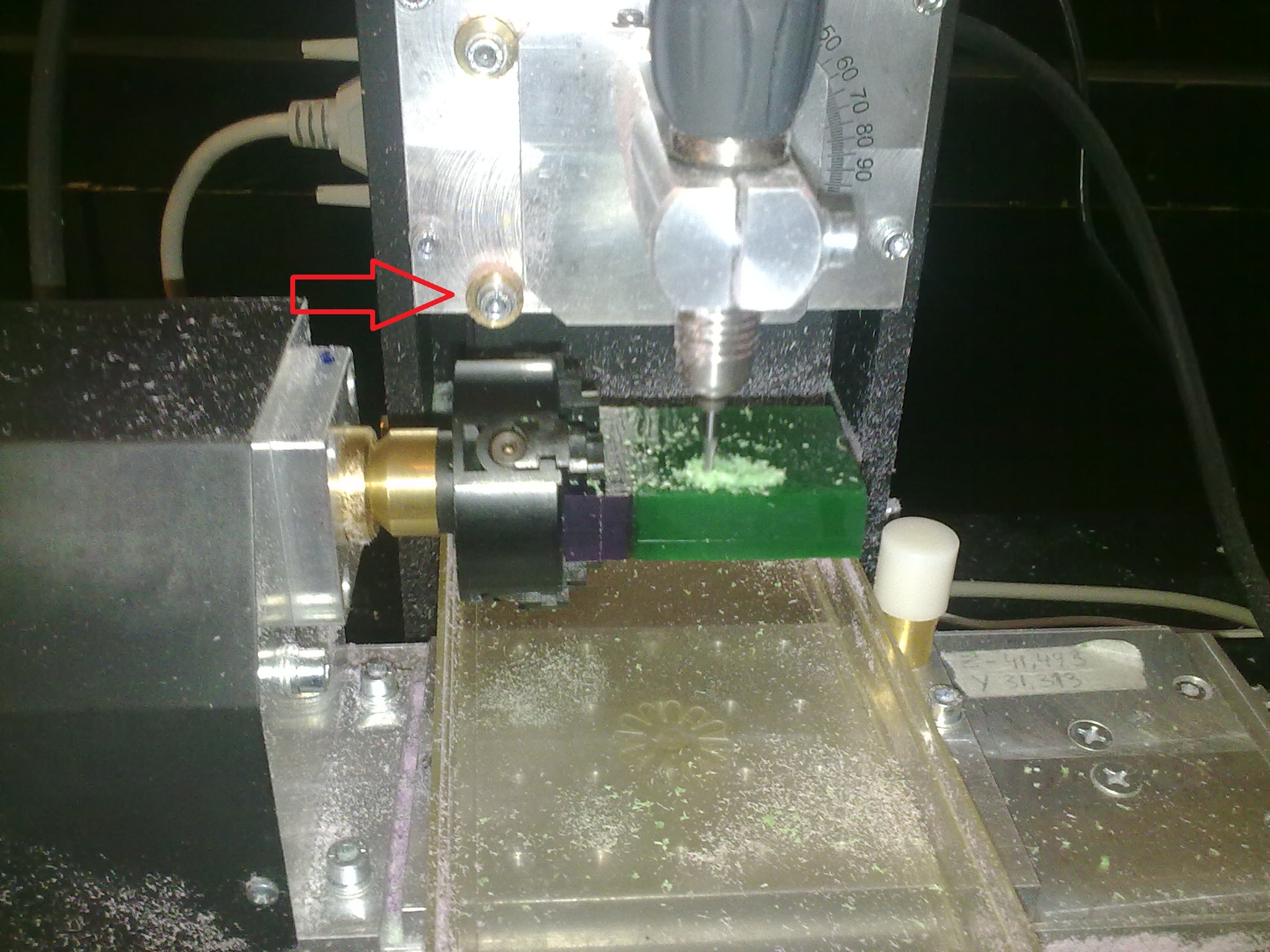

да, он у всех там же, больше беспокоит болт не на столе а болт ограничивающий наклон шпинделя на 90г.
даже рамка под воск 80мм упрется сначала в него а потом в плиту Z.
самое оптимальное для использования больших рамок и без танцев у станка это зажимать воск 76мм с учетом ширины боковины рамки 10мм, тогда есть гарантия что не упрешься в плиту по Z, всё ограничиться софт лимитами.

_________________
---------------
"Cтриж"

Ну даже 76мм уже сильно лучше тех 60мм, что имею сейчас.
Честно говоря что за второй болт пока не понял, но понял куда смотреть.
Я тут "посреди ничего", вечером буду рядом со станком и проверю что там с ходом по Y и с упиранием в Z.

_________________
хороший боцман любой обмер совершает веслом.

А 76мм, размер уже будет не под блоки фериса.
Вот у меня со станком рамка была вообще 50мм.....тоже не совсем удобно.
Так, что я был бы рад и 60мм.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

теперь понятней???

P.S.
фото взял на форуме, вроде это Виг'а стриж.

_________________
---------------
"Cтриж"

50мм - это протовизардовский воск в частности.
Леонид выпускал и 60мм.
По мне, так надо иметь возможность максимальный размер резать.
Да, придется воск отпиливать от 92х92 и выкидывать, но иногда альтернативы нету.
Тут щаз определимся сколько можно "выжать" и поймем...

_________________
хороший боцман любой обмер совершает веслом.

Угу, теперь понятнее.
Но многое другое непонятнее.
Дабы не продолжать выглядеть бледно (ну проглядел я, и на старуху бывает), я с пенопластом дома ввечеру покручу чтобы прикинуть что куда попадает.

По фото... так винт заподлицо относительно крепления шпинделя... вывинчивай, не вывинчивай... у П-образной рога.
Если С-образную делать, то "таки да"...

_________________
хороший боцман любой обмер совершает веслом.

нет, не заподлицо, как раз 2мм и торчит а это уже критично:)

_________________
---------------
