Собственно вопрос: нужен ли.
Речь об адаптаре, на который можно надеть кольцо для обработки "по кругу" после обработки по двум сторонам.
Что-то не найду фоток, а ведь кто-то постил к нам и "немало".

У меня там где я сейчас "только paint". Так что "извиняйте".
Идея следующая:


Что изображено на данном "ахтунге":

1. Цилиндр входящий в стриж, часть торчит наружу.
2. В этой части пробито глухое или не очень отверстие. Миллиметров 5.
В это отверстие мы будем вводить зонд для того, чтобы калибровать по А и X нашу приспособу
после установки в стриже.
3. Далее имеем небольшую опорную поверхность (плоскую).
4. Затем имеем конус на 10 градусов, причем часть его срезана. (аля лыска)
При обработке с двух сторон кольцо вырезается так, чтобы внутренняя часть проходилась
шурупом на всю глубину(с одной стороны). Таким образом получается совпадение по углу.
Одна часть скошена - так получаем фиксацию и привязку к А.

Собственно выложено для обсуждения.
Интересует следующее:
1. Нужна ли в описанном виде народу. Ценник будет <1000р
2. Альтернативные варианты. Может есть неявные плюсы от штифтов (я пока не вижу)

ЗЫ. Сам я от таких обработок изрядно далек. Редко кольца делаю.

_________________
хороший боцман любой обмер совершает веслом.

Мне почему то кажется, что штырьки будут лучше........пару штук если делать.
Можно под фрезу 3.175. В УП просверлить два отверстия и всё.
В общем интересует такая приспособа.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

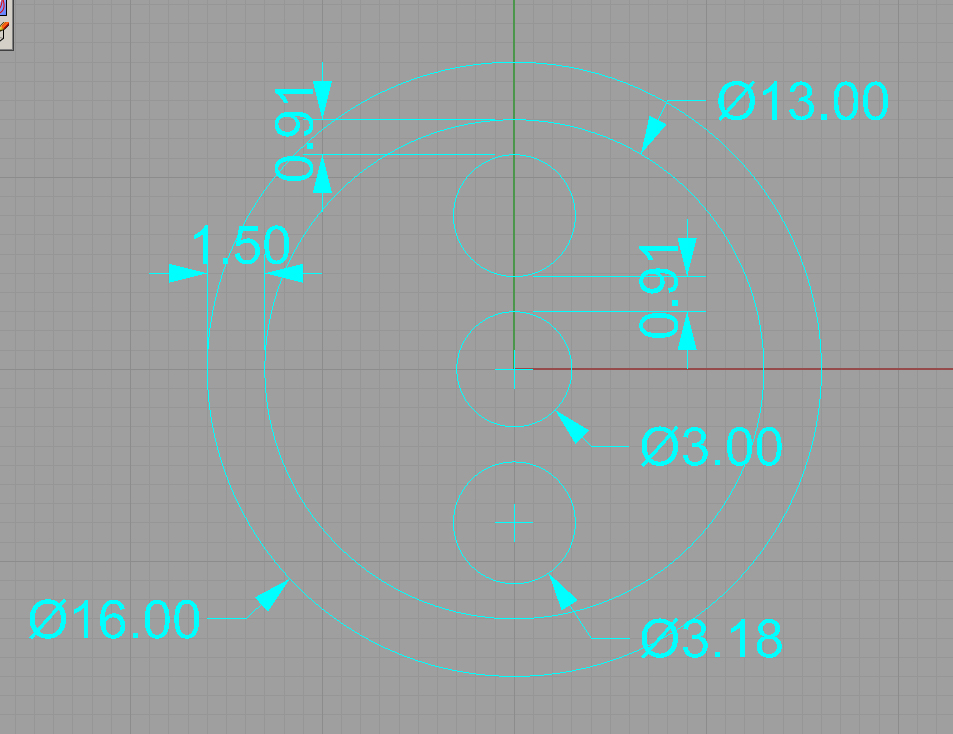

3.175+3.175+хотя бы м3+немного между всеми этими 3...+ немного с краев...

Вы об этом?
Ну вот вроде хватает для 16 размера. Или маленькие расстояния всюду?
Тогда можно под двойку сделать штырьки.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Вот попробовал с диаметром 2мм. Вроде ничего.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Под штырьки
1. неизбежно менять инструмент
2. вместо конуса просто цилиндр-дырка

Чего в них хорошего-то ?

_________________
хороший боцман любой обмер совершает веслом.

Это просто моё мнение
Всё равно делаю черновую обработку.....могу делать её фрезой 2мм и за одно отверстия высверлить.
Надо ждать когда народ подтянется.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

А что плохого?
У меня цилиндр. Сначала вырезаю отверстие цилиндрической фрезой 1мм, меняю на спиралку/шуруп и режу уже до конца.

"Словесный чертеж" своей оправки я уже давал и там опорный поясок ф12мм. Что для меня удобно, т.к. с перебазированием режу в основном женские колечки и пальчики порой попадаются миниатюрные.
post6009.html#p6009

PS. Если б делал сейчас: цилиндр большего диаметра сделал бы длиннее и в нем сквозное отврстие; посадочный цилиндрик чуть большего диаметра, а отверстие с резьбой помельче, все это для возможности сточить "лыску". Никому ничего не навязывая;)
