Собственно иногда мы делаем нестандартную оснастку.
В этой теме будут "свалены" примеры такой оснастки.

Заказы на подобные вещи принимаются в индивидуальном порядке.
И цены тоже индивидуальные. И без эскиза присланного в почту,
или четкого ТЗ разговор бессмысленен абсолютно.
А так... по токарке очень много что возможно.

_________________
хороший боцман любой обмер совершает веслом.

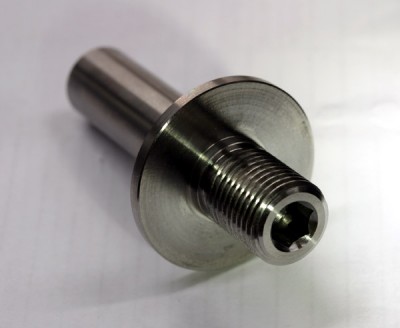

Оснастка для крепление 3х кулачкового металлического патрона к ЧПУ стриж.
Применимость для меня под вопросом, клиент был трижды предупрежден, что "тяжеловато".
Мопед Патрон не мой.

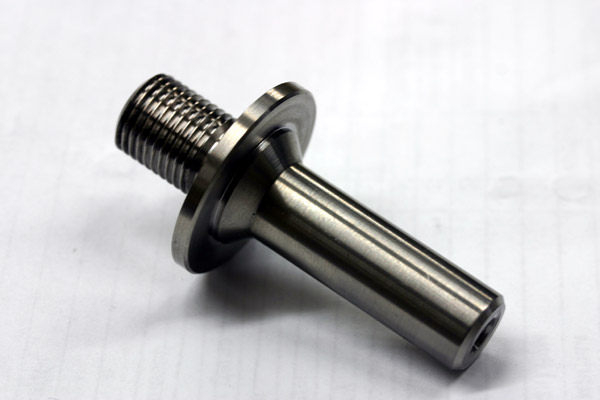

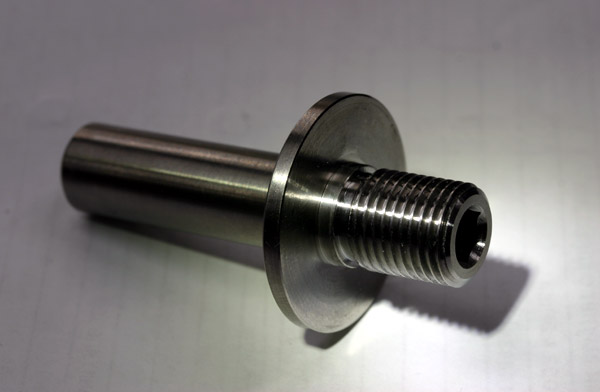

С одной стороны стандартная посадка стрижа.
С другой резьба, шестигранник для заворачивания, и плоскость в которую собственно и упирается
патрон завернутый до конца.

Материал.... титан материал.
Выглядит "круче самого патрона". Фотки "не передают". Увы.
В таком увеличении кажется, что он местами не гладкий - враньё это.
(подумал... а это наверное "на фланце" грязюка с патрона осталась...)

Надеюсь я там "в труселях" не отражаюсь нигде, а то будет как тут

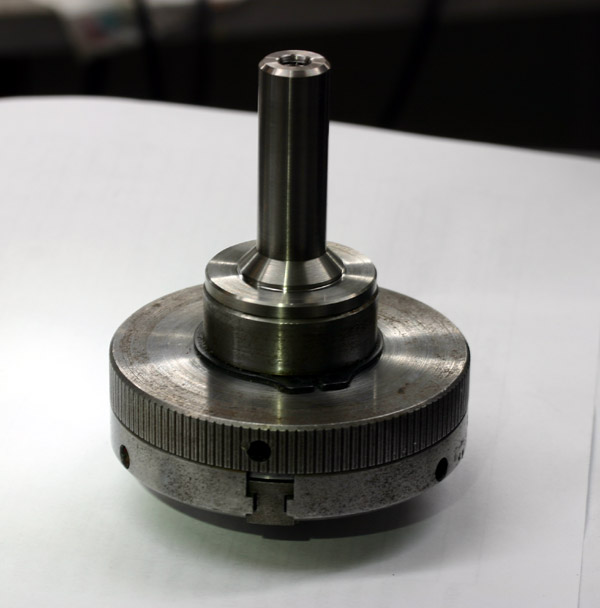

Я ключом не затягивал - это "право" владельца. Двумя пальчиками по резьбе всё это заходит довольно легко,
но при этом без люфта. До состояния на фото. Т.е. плоскости патрона и оснастки щелей не имеют,
на краску не смотрел, смотрел на свет.

_________________
хороший боцман любой обмер совершает веслом.

Интересно, а сколько по деньгам может получиться "Шерлайн" патрон из титана? Плюс, минус трамвайная остановка?

Не думаю, что имеет смысл даже считать. Переходники итп - это довольно простая вещь.
Точный патрон - довольно сложная.
Ну получим мы сумму в 500-1000$ при тираже в несколько десятков, зачем он за эти деньги ?
А главное - зачем он из титана ? Титан не будет лучше термообработанной стали...
Не надо пытаться выжать из станка по воску "металлические соки", хуже будет.

А пластиковый есть "за три копейки" проксоновский.

Т.е. тут никаких перспектив и смысла не намечается.

_________________
хороший боцман любой обмер совершает веслом.

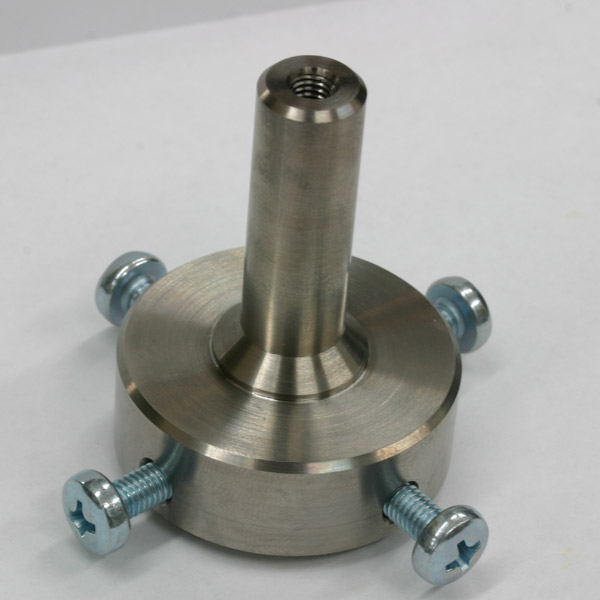

Оснастка для крепления "свечек" с более "продвинутым" зажимом.
Винтики, "какие были".

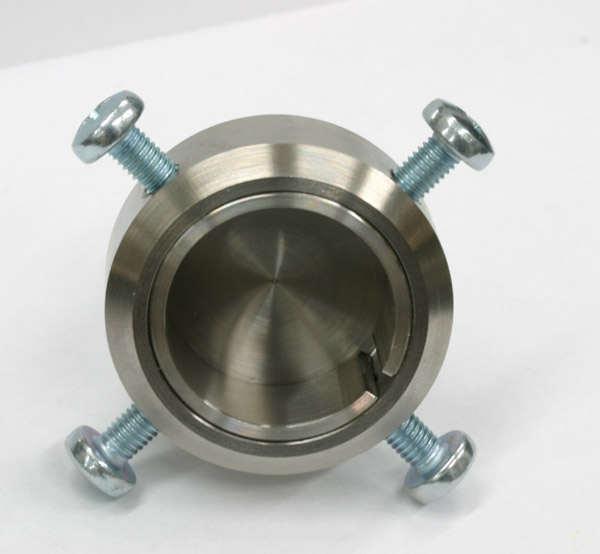

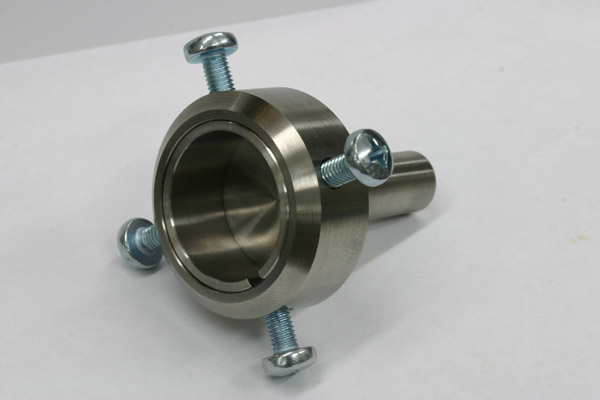

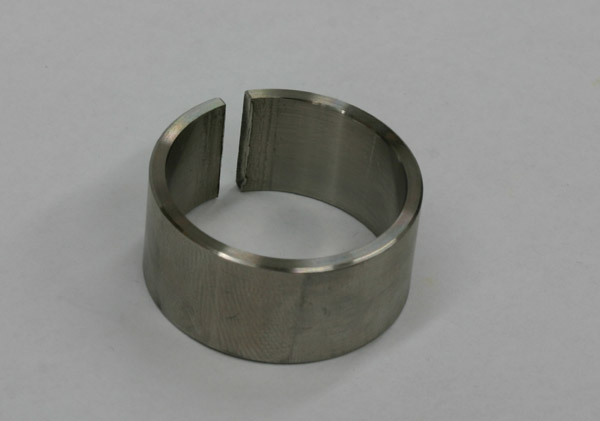

Принцип работы довольно простой. Внутри кольцо из слегка пружинистой нержавейки. С прорезью.
Снаружи титановая оправка с резьбой.
По мере вкручивания винтов во внешнюю оправку внутреннее кольцо сжимается и давлением и равномерно зажимает восковой цилиндр.

_________________
хороший боцман любой обмер совершает веслом.

Классная блин.мне нравится.мне тут сделали под свечки....сделали саму нормально, а вот болтики эти...криворукий токарь чтоли был.отдам обратно.болтики сделали не ровно и не симметрично.короче они вкручиваются под углом...можно ли в такую втулку закрутить свечку то?:)могу я в такую закрутить нормально заготовку или неровные болтики дадут мне не ровный результат?

А в чем проблема-то ? Если диаметры нормальные, то винтики в целом не особо и нужны.
Зависит, конечно, от общей культуры и техпроцесса.
Некоторые срезают за раз постольку, что надо дофига винтиков для крепления, иначе "отрывает".

А вообще если не понравилось то, как сделаны отверстия с резьбой, можно с небольшим
сдвигом сделать другие, лишние отверстия вам не повредят.

_________________
хороший боцман любой обмер совершает веслом.

Сколько стоит?

Изначально этот топик для "штучной" оснастки. Цена на неё очень разная получается.
И оценки этой цены тоже очень разные.
И в любом случае, публиковать и гарантировать какие-то цены "на штучное" я не буду.
Боком это выйдет. Зависит еще и от материала, и его наличия в данный момент.
Материал довольно сложный, и купить его мало не всегда возможно вообще.

Конкретно эта штука под нестандартный размер довольно-таки.
И чтобы сделать сильно под другой - нужна иная нержавейка.

ЗЫ. Я прикидки по цене отправил в ЛС.
