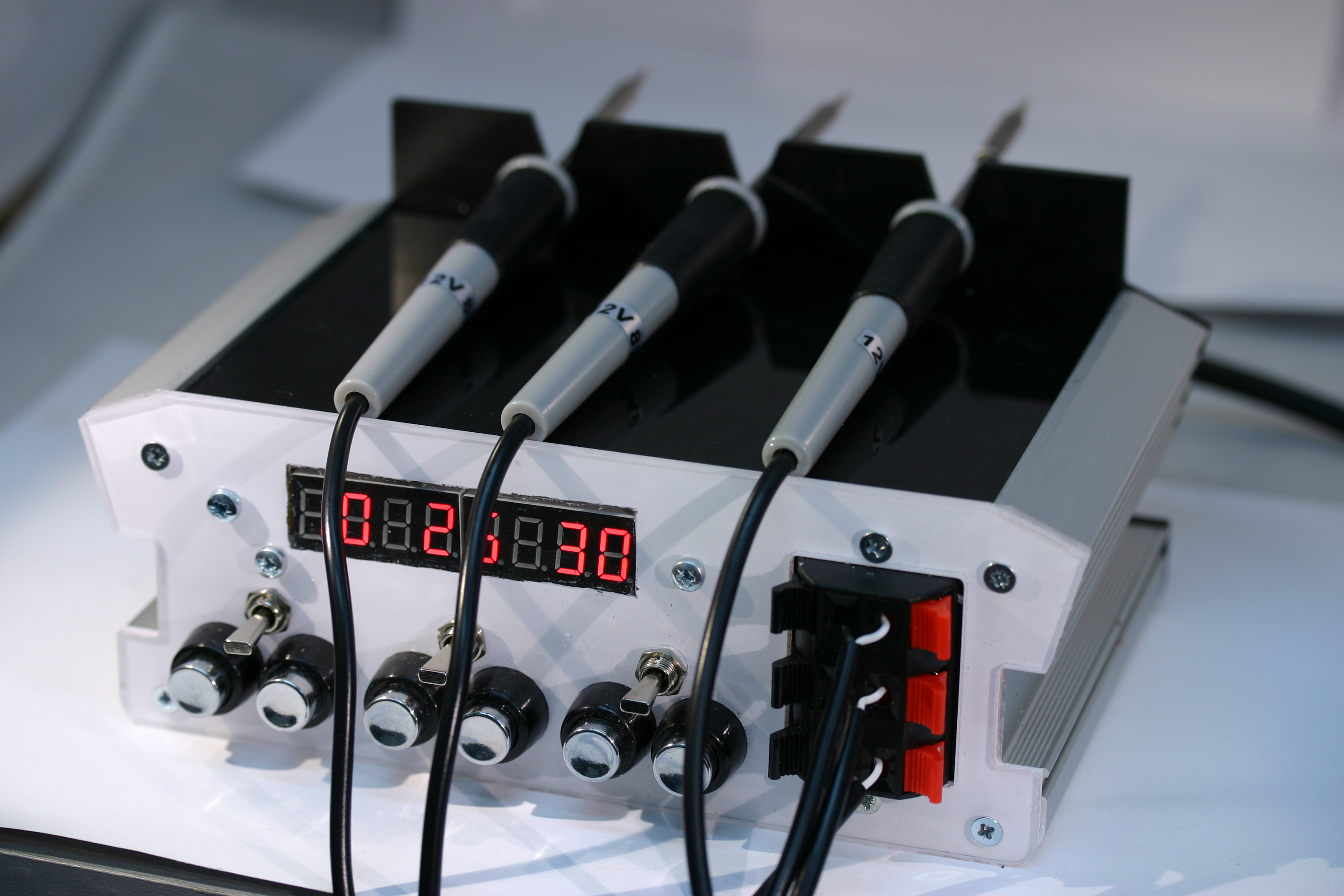

3х канальная, точная (9 настроек), компактная и довольно аккуратная .




Когда года пару лет назад супруга озаботила меня подбором "паяльника по воску", я, к сожалению,
не смог найти ничего, что можно было бы купить, пришлось собирать самому.
На тот момент у меня уже был не самый дешевый такой паяльник, их продают и доселе.
К сожалению, качество его сборки и работы повергли меня в глубокую печаль.
Было нужно либо покупать еще 1-2 таких-же, либо придумать что-то еще.

Тогда была собрана первая версия устройста, это - вторая, возможно будет и третья.
Отличаются они в основном степенью цивильности корпуса.

Отличительные особенности:

1. Точная регулировка выходной мощности. Никаких ручек, которые надо крутить, только
цифровой интерфейс. Поставили 40 - будет 40, 50 - 50. А не так, что "на полмиллиметра
ручку подвинул и всё - настройки сбиты". Тут работает микроконтроллер.
Сколько установлено, столько он мощности и выдаст, точность достаточна, чтобы желания
измерять её не было, полагаю всяко лучше 0.1%

2. Несколько режимов работы для каждого паяльника. И легкость их изменения.
В данном случае их три (для каждого из трех паяльников, итого девять).
И любой доступен простым щелчком тумблера.

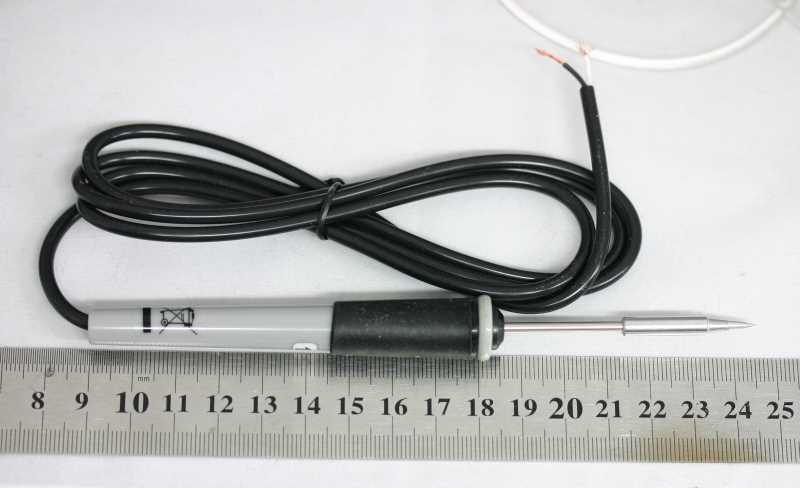

3. Использование доступных паяльников. Собственно подойдут любые до 12вт на 12вольт.
Мы используем с такими. Они доступны и дешевы. Бывает что и горят. За год эксплуатации
из строя вышел один. Поменять - дело ОДНОЙ минуты.


4. Кнопки и тумблеры нормальной величины. Отсутствие необходимости что-то держать,
считать, ждать пока замигает итп. Каждая кнопка имеет одну функцию. Т.е. вам не надо
каждый раз читать инструкцию. Если это кнопка +, то это всегда плюс, и никогда не минус .

5. Достаточный запас по мощности. В общем-то почти везде он двукратный и более.

6. Приличный корпус. Да - он из алюминия, и довольно толстого.
Передняя панель - поликарбонат.
Верх и задняя панель - пока думаю из какого лучше сделать материала.
На образцах пластик.

_________________
хороший боцман любой обмер совершает веслом.

Как это работает:

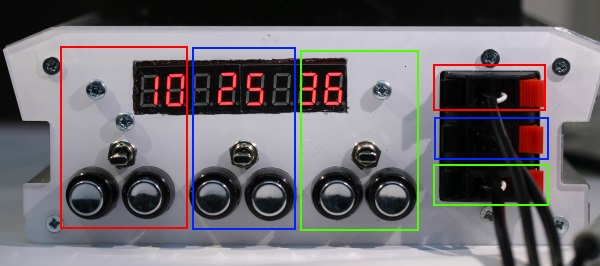

Все устройство разделено на три канала. Синий, красный, зеленый.
Каждый канал абсолютно независим (исключая общее питание). Логика работы их одинакова.
Можете себе это все представлять, как три паяльника в одном корпусе.

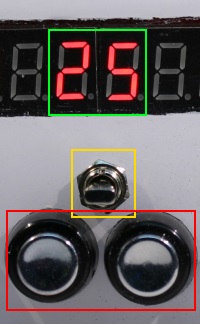

Каждый канал имеет



1. Индикацию(обозначено зеленым квадратиком).
Это число от 0 до 99. Показывает текущий режим работы канала.
При 0 паяльник не греется. При 99 - греется на 100%.
Иными словами каждая единица дает изменение мощности паяльника на 1%.

2. Две кнопки(обозначено красным квадратиком).
Правая увеличивает значение, левая уменьшает.
Если подержать - цифирки "побегут". Это удобно, если надо сразу на 30-40 значений поменять.
Все значения запоминаются в энергонезависимую память.

3. Тумблер с тремя положениями. (обозначено желтым квадратиком).
Для каждого положения вы можете настроить свой режим работы.
Т.е. если щелкнуть в нижнее положение и выбрать кнопками 0, а потом в среднее положение и выбрать 50,
а затем в верхнее и выбрать 99, то вы получите канал паяльника рассчитанный на три режима.
Выключено, половина мощности, полная мощность. В любой момент вы можете поменять текущий режим
на другой просто щелкнув тумблером. Больше ничего делать не надо.
Часто настраивают так:
нижний - 0 (выключено),
средний - для работы с ижекционным воском,
верхний - для работы с резьбовым воском.

Собственно это все премудрости.

Ах да. Смена паяльника.

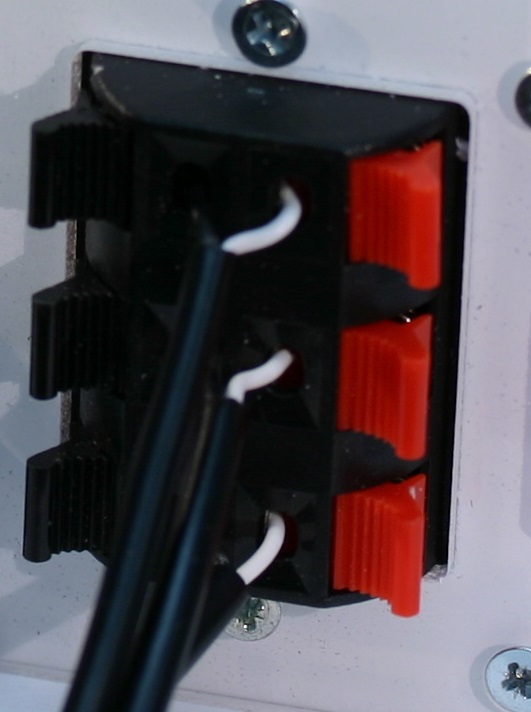

Использован не вполне для этого сделанный, но вполне подходящий разъем.

Порядок действий:
1. зачищаете два провода из паяльника (на 12вольт, не более чем на 12ватт)
(если на нём на конце есть разъем - просто откусываете его)
2. нажимаете черную и красную кнопки (можно и по отдельности)
3. вставляете в отверстия провода паяльника
4. отпускаете
5. всё готово

_________________
хороший боцман любой обмер совершает веслом.

Как это купить :
Написать мне в ЛС. Ожидаемая цена на серийный прибор ~120$.
В текущий момент доступно несколько предсерийных по 6500р/шт.
Отличие их от серийных - мелкие огрехи, немножко иная схема коммутации.
В эксплуатации не ожидается каких-то отличий существенных.

Будут ли вообще серийные, зависит от того, будет ли интерес.
В принципе, почти всех деталей есть комплектов на 10-20.

Т.е. если вам эта штука нужна, то лучше брать что есть, либо
записаться на серийные экземпляры. Иначе может оказаться,
что предсерийные закончатся, желающих на серию не найдется,
и вы будете вынуждены купить что-то китайское...

Гарантии :
12 месяцев. Не распространяется на сами паяльники.
Дополнительные паяльники доступны. Цена около 4-5$ / штука.

_________________
хороший боцман любой обмер совершает веслом.

Хотелось бы собрать идеи по тому, как сделать эту штуку лучше.
Есть такие ?

Единственная недоработка, которую вижу сейчас - это держатели для самих паяльников.
В тестовом варианте были просто сделаны V-образные вырезы в пластике.
Работает. Однако при 100% включенным паяльнике (что вообще-то для воска не надо)
он нагревается градусов до 300 и пластик зарраза плавится.

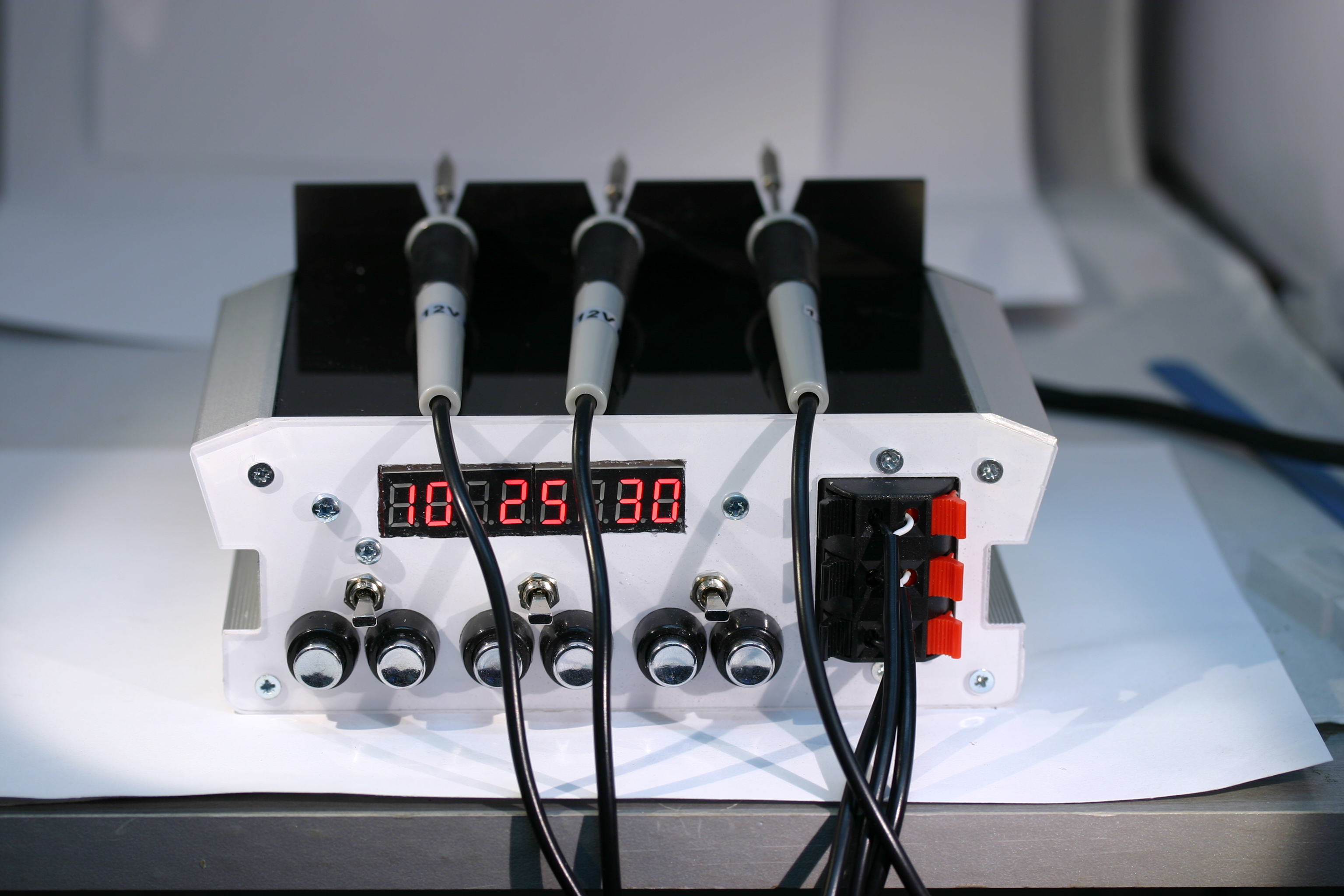

Вторая проблема - провода. Они как видно на фотках свисают наружу.
И для удобства работы провода должны быть довольно длинные.

Возможно имеет смысл крепить для самих паяльников "держалку" где-то поближе
к рабочему месту, и сделать её не из пластика.
Но с металлической предвижу проблему - об неё будет само жало охлаждаться...
Так что тут есть еще о чём подумать...
Возможно попробую вариант в котором держаться паяльник будет не за жало, а за ручку.

***
Да, забыл про жала:
Жала - вопрос индивидуальный. В общем-то делаются легко самостоятельно.
Возможно освоим и их производство, но не сразу.

_________________
хороший боцман любой обмер совершает веслом.

Красавчик!

По замечаниям: Подставка для паяльников действительно должна быть из металла, но еще немаловажно, концами вниз, что бы остатки воска не стекали к ручке.

Металлическая будет всасывать в себя тепло(если опирать на неё жало), что не очень хорошо.
Можно всю повторяемость потерять.

Вниз... можно и вниз конечно, но при моделировании воска мало, этож не сборка елок, стекать нечему.

Пока думаю, возможно удастся что-то относительно простое сделать защелкивающееся на самой ручке,
так, чтобы жало было свободно.
