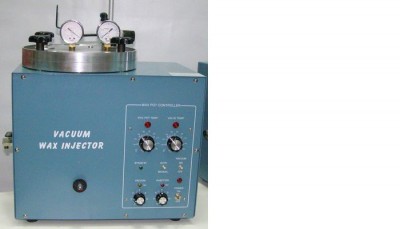

Достался мне тут "по случаю" вот такой вакуумный инжектор (фото снизу)
Вопрос собственно в следующем. Никаких документаций к нему разумеется не было.
Сам он... от братьев китайцев, и очевидно, что они "подписать хвосты" не догадались.
Слева в него входит два крана... очевидно, что один для магистрального давления,
другой для вакуума.
Сверху у него два манометра... внутри емкость разделена на внутреннюю и внешнюю.
Нифига не понятно зачем .

Собственно вопрос: может у кого похожий есть, что там куда втыкать-то ?
Особенно смутили эти манометры сверху, и ёмкость разделенная пополам.
Непонятно нифига в общем.

_________________
хороший боцман любой обмер совершает веслом.

Инжектор вакуумный. Две камеры и два манометра потому, что одна камера для создания разрежения (вакуума) вторая для воска. Подключаются два насоса, один вакуумный, второй для создания рабочего давления. Иногда насосы бывают комбинированные, создают и разрежение давление.

Центр- вакуум, манометр сбоку давление.

Т.е. у него внутри ресивер как-бы ? Маааленький получается.

Практические вопросы такие:
1. Сбоку два крана, к какому подключать давление, к какому вакуум ?

2. Сверху два манометра, при этом правый снабжен какой-то крутилкой, она и на фото видна,
толи это клапан на определенное давление, толи что-то еще.
Левый не снабжен.
Оба имеют какие-то странные трубки из них идущие. Вникуда. Взад. Но в них какие-то пластиковые заглушки...
И оба соединены! некоей горизонтальной трубкой (на фото видно). "Это чё" ?

3. Внутри две как-бы емкости... внутренняя и внешняя, воск загружать во внешнюю ?

Кажется в голове формируется схема работы.
Он вначале всасывает во внутреннюю емкость воздух из резинки вместе со всей дрянью,
а потом из внешней подает туда воск ? Т.е. воск засыпать в промежуток между внутренней
и внешней стенкой ? А изнутри говнище только доставать ?

Непонятно с "входами"...
Зачем там два слева, а к ним еще и два на манометрах входа ?
По идее "или то, или сё"...

_________________
хороший боцман любой обмер совершает веслом.

Есть рабочая гипотеза.
Два крана слева сбоку - это для сливания воска и "говна" из внутренних камер.
Кто-нибудь подтвердит ?

_________________
хороший боцман любой обмер совершает веслом.

Подтверждаю.

О, похоже они 1в1 с ясуи драли...
http://www.scribd.com/doc/61596587/Yasu ... tor-Manual

брошюра от ясуи (бесполезная почти)
http://www.yasui-world.com/data/download-pdf/D-VWIS.pdf

_________________
хороший боцман любой обмер совершает веслом.

Читал доки от ясуи, многое понял.
Единственный момент, входные отверстия порядка 8мм, и в них как-бы какие-то пластиковые защелки внутрь вставлены.
Это какой-то пневматический стандарт такой ? Где потребные шланги искать ?

_________________
хороший боцман любой обмер совершает веслом.

Шланги специальные, пластиковые. Можно посмотреть в магазинах торгующих пневматическими инструментами.
Шланг отрезать ножом и просто вставить в коннектор. Он зафиксируется. Для того, что бы вытащить обратно, надо нажать на пластиковую втулку.

ММ... т.е. там не нужен штуцер с канавкой ?
По виду там по кругу выходит некий фиксатор, по идее что-то типа джека должно вставляться.
Чую идти мне с крышкой куда-то...

А на вакуум такие бывают ? Шланги ? По идее должно быть что-то "неслипающееся".
