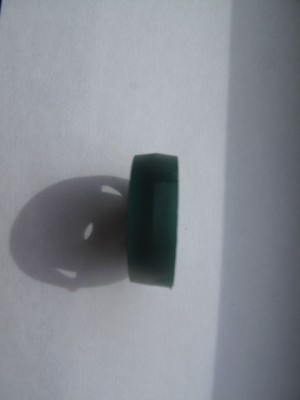

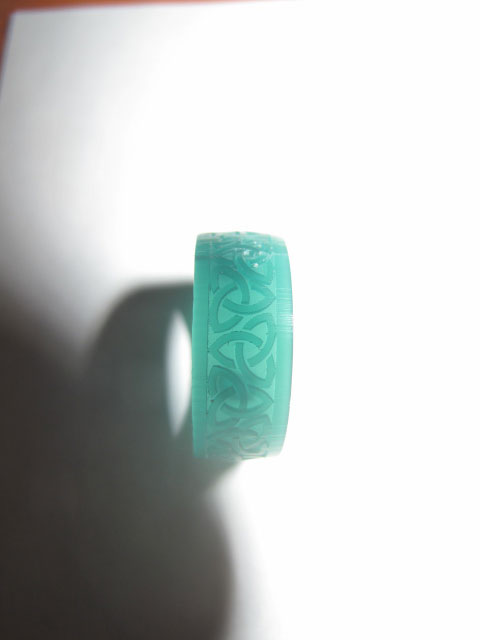

желание есть вырезать такое кольцо.Но оно получается совсем не таким .Края за резаются вообщем наверху и внутри овал выходит.Фреза спираль 10 градусов кончик фрезы 0.1мм.стратегию в деск прото выбираю паралельные линии с шагом 0.2мм.Режу с двух сторон толщина воска 8мм.
Я ошибаюсь в выборе стратегии или мне фреза концевая нужна?
параметры фрезы выставляю такие:
free length 38.00
shaft diametr 3.175
cutting length 10.00
tip diametr 0.025
tip angle 5.50

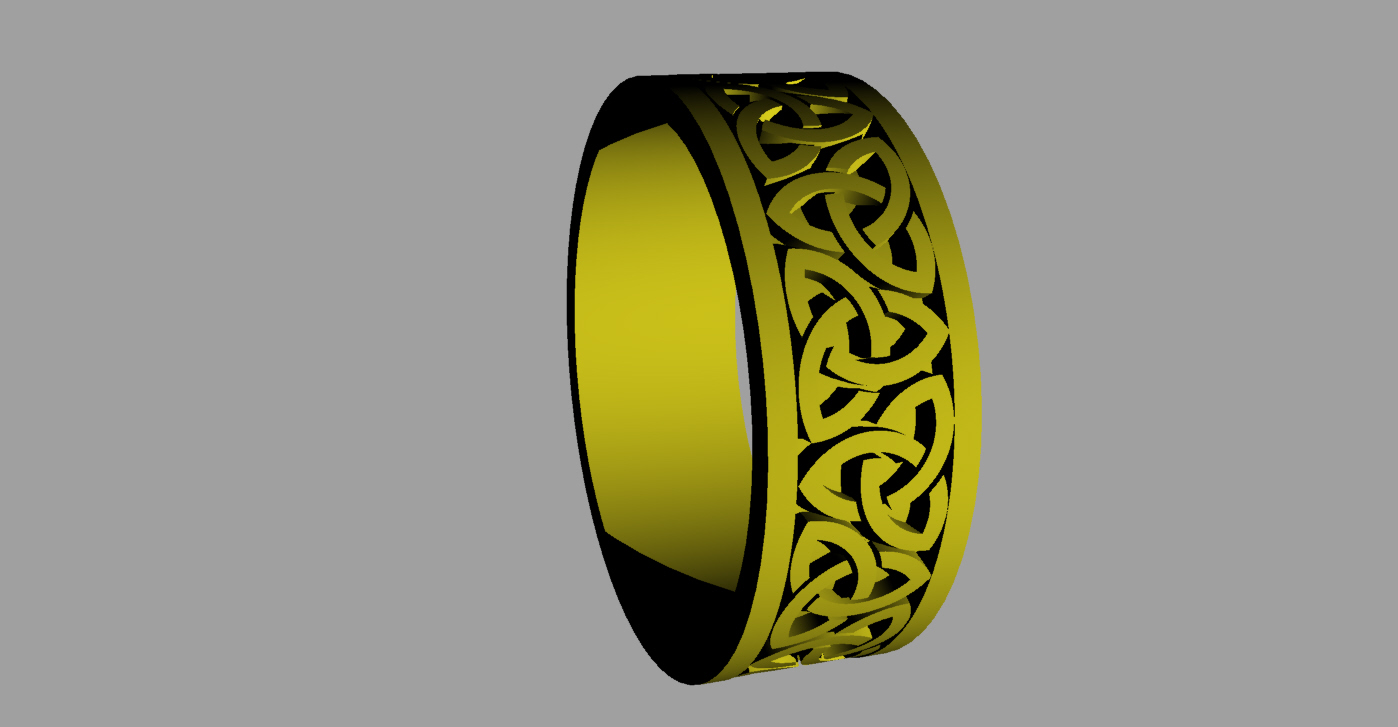

Разглядываю фото и модель и не вижу разницы.
Могу только догадываться. Или это оптика так искажает...
Стратегия как конкретно называется, что написано непосредственно в дескпрото ?

_________________
хороший боцман любой обмер совершает веслом.

parallel

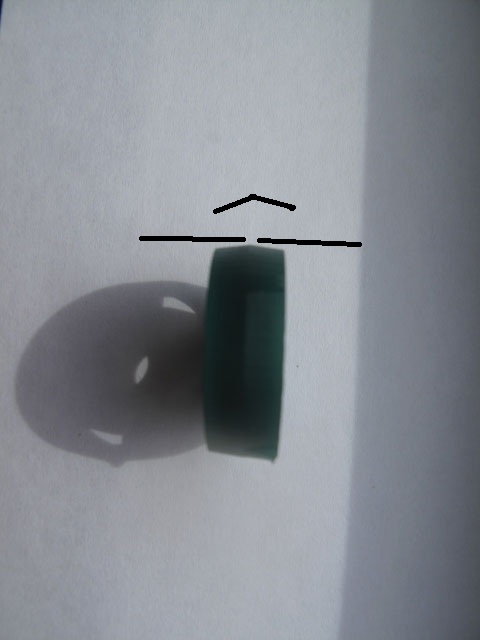

конус небольшой получается сверху и внутри кольца.

как у фрезы 10 градусов примерно.может я в чем то в выборе стратегии например ошибаюсь?или что то другое.

Обозначьте конус на фото.
Нарисуйте с какой стороны его обрабатывает фреза.

Что-то я не очень понимаю... откуда там может быть конус и причем тут фреза.
У вас фокусное расстояние при рендеринге и при фотографировании одинаковое ?

_________________
хороший боцман любой обмер совершает веслом.

нет пока у меня дежателя для воска трубки.в рамке режу с двух сторон и потом сверху третью сторону как показано в видео уроке с дескпрото

1. такое колечко элементарно вырезается из трубочки.
2. при предварительной резке по двум сторонам полУчите ромбовидное сечение, если фреза конусная.
3. ежели нема трубочки и очень хочется вырезать по двум сторонам с переворотом (что в данном случае, на мой взгляд - извращение- пардон ), прибавьте при резке по двум сторонам толщинЫ модели. Я это называю "покрывалом". И вся конусность с зарезами уйдет при резке по кругу. Или, на худой конец, обзовите свою фрезу 12-13 градусной с кончиком 0.12-0.13. эт когда по двум сторонам режете. Подразумевается 10 гр. конусная фреза с кончиком 0.1мм.

PS/ Вы с tip diametr ничего не попутали?

спасибо за ответ.я знаю что это извращение и очень долго .ну просто хотелось попробовать что получится.а фрезу нужно покупать концевую когда патрон в дальнейшем куплю?фреза у меня такая http://bitsbits.com/index.php?main_page ... cts_id=310 если я не прав в выставлении tip поправьте пожалуйста.

Я не знаю, какой у Вас CAM.
Угол в большинстве известных мне делится на 2..
А вот диаметр, наверно, все-таки не надо делить.. Если не требуется указывать радиус.

Если в самом деле Tip Size .002 то он равен 0.051 в мм. Это диаметр. Я такую фрезу только для мелких шрифтов использую.
Необходимо/достаточный/самый распространенный в нашей среде;) размер пятки 0.1 мм. (.004 если в дюймах- смотрим табличку справа)

моделирую в ринокам просчет в дескпрото
похоже у меня фреза еще меньше на коробке написано 815-spy10c ,001 это в мм 0.0025 спасибо буду заказывать 0.1мм
а концевая фреза нужна ?
