Vladislav-tulin
 Заголовок сообщения: Смещение по Z
Номер сообщения:#1  Сообщение Добавлено: 18 окт 2012, 16:19
Не в сети

Зарегистрирован: 12 сен 2012, 00:19
Сообщения: 6
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Здравствуйте.
Как исправить смещение по оси Z . Например в программе делаю рамку толщиной 0,7мм, а в воске выходит(мерил микрометром) 0,87мм.
Это вроде в инструкции по базированию написано как "Запись смещений до центра поворотной оси"
Спасибо
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#2  Сообщение Добавлено: 18 окт 2012, 16:28
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
А по той самой инструкции не получается ?
В моей версии скринсета можно набить любой Z на любой высоте... забейте скорректированный.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Vladislav-tulin
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#3  Сообщение Добавлено: 18 окт 2012, 18:05
Не в сети

Зарегистрирован: 12 сен 2012, 00:19
Сообщения: 6
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Спасибо. Уже разобрался
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#4  Сообщение Добавлено: 19 апр 2013, 21:38
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Доброго времени суток.

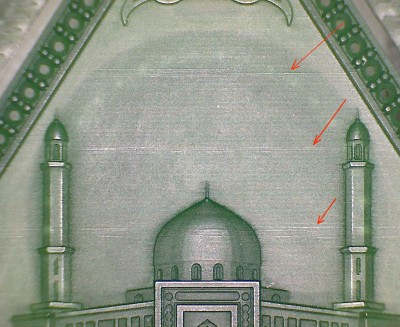

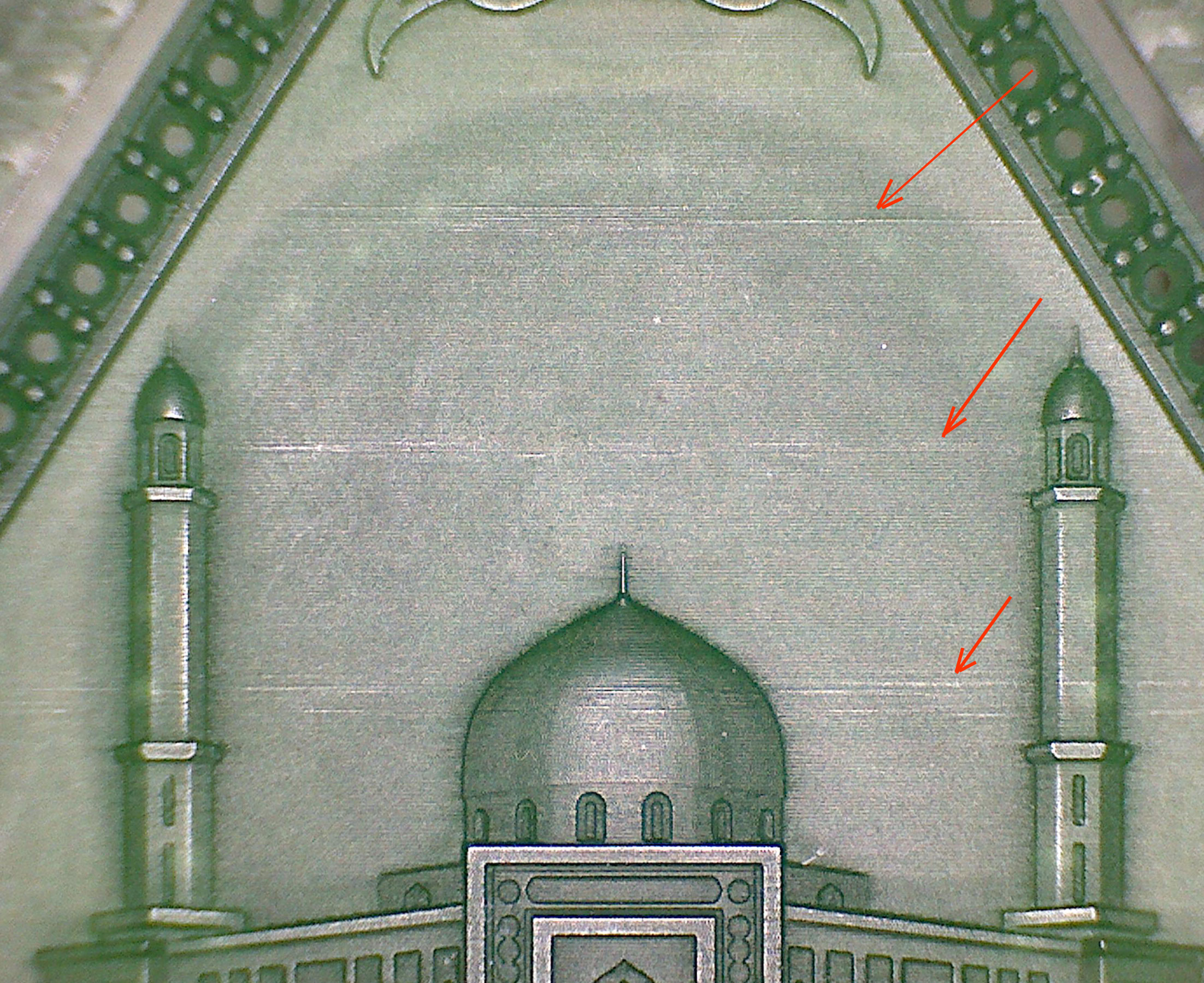

Недавно вылезла такая полоска.
Что это может быть, где копать?
Фото под микроскопом, невооружённым глазом практически не видно.
Между полосами где то 3.5 мм. Полосы вдоль оси У.
Стриж, шуруп, об.шп. 17000, подача 400, сож-ВД.


Вложения:
00000000.jpg [ 900.24 КБ | Просмотров: 3689 ]

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

Portos
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#5  Сообщение Добавлено: 19 апр 2013, 22:03
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
igor,
проверь в визуализации в рино эти скачьки по поверхности, скорее всего они там будут.

_________________
---------------
"Cтриж" :)
Вернуться к началу
 Профиль

Portos
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#6  Сообщение Добавлено: 19 апр 2013, 22:05
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
Vladislav-tulin писал(а):
Здравствуйте.
Как исправить смещение по оси Z . Например в программе делаю рамку толщиной 0,7мм, а в воске выходит(мерил микрометром) 0,87мм.
Это вроде в инструкции по базированию написано как "Запись смещений до центра поворотной оси"
Спасибо


запиливать нониус нужно ибо смещение может быть не только по оси Z.

_________________
---------------
"Cтриж" :)
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#7  Сообщение Добавлено: 19 апр 2013, 22:22
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Обычно ступеньки признак потери некоторых шагов по Z.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Portos
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#8  Сообщение Добавлено: 19 апр 2013, 22:34
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
если пропуск шага был то фреза обратно на траекторию не вернется, тут такого нет... это не пропуск шага

_________________
---------------
"Cтриж" :)
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#9  Сообщение Добавлено: 19 апр 2013, 22:36
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Portos писал(а):
igor,
проверь в визуализации в рино эти скачьки по поверхности, скорее всего они там будут.

Ок.......сейчас запущю её, посмотрим. Я не стал делать, долго рисует(((

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Смещение по Z
Номер сообщения:#10  Сообщение Добавлено: 19 апр 2013, 23:19
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Portos писал(а):
если пропуск шага был то фреза обратно на траекторию не вернется, тут такого нет... это не пропуск шага


А где видно, что она вернулась на траекторию ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль
