Короче я рукожоп в полном понимании этого слова , либо просто неудачник .
Производил базирование по датчику , точнее собирался , опустил зонд , все хорошо , но тут бац и карета начала ехать в 0 по X и Y .... и зацепила датчик . датчику почти не досталось а вот где крепиться сама бор машинка , досталось. Она наклонилась .... теперь сижу в печали и нервно думаю что делать ?
что лучше сделать ?????


что придумал .... сделать нахлон на несколько градусов и хоть не совсем точно но выставить в 0 градусов ...

Проверьте, что она жестко держится.
Потому как если винт ослаб, будет "крутиться"

_________________
хороший боцман любой обмер совершает веслом.

ну я так думаю правильно придумал ? закрепил что мочи есть . но как теперь с точностью быть ????

Вставьте в шпиндель зонд и поправьте с помощью слесарного уголка, он более точен чем строительный. Одна сторона упирается в рабочий стол, другая в зонд.

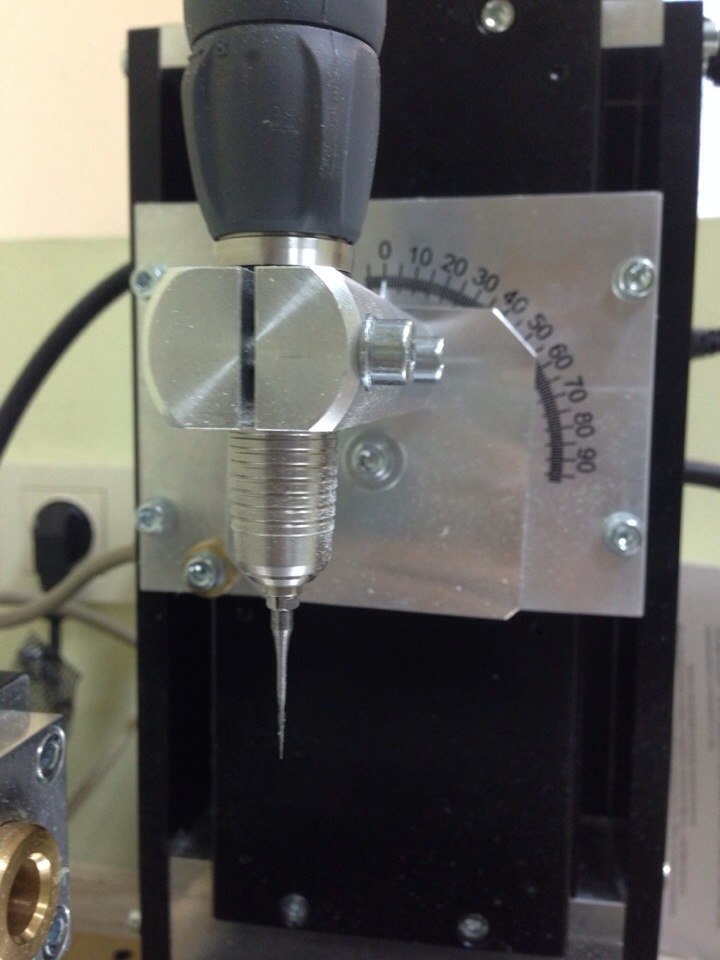

Вот так оно выглядит , мне пришлось наклонить ту стенку на заднем плане что бы хоть как то резак в смотрел прямо .... накренилась сама ножка которая держит бормашинку что сделать можно ?

1. Не париться, поставить шайбы бронзовые так, чтобы обеспечить четко положениепо вертикали-горизонтали
2. Париться, снять, и исправить. Узел крутится на подшипнике, держится на центральном болте.
Соответственно то что сдвинулось имеет крепление сзади. Откручиваете, правите, прикручиваете.
3. Связаться-таки с производителем и выяснить что он посоветует.

_________________
хороший боцман любой обмер совершает веслом.

ЗЫ. В любом случае придется изобрести способ контроля перпендикулярности столу.
Чтобы установить. Тут есть тысяча вариантов, посмотрите что у вас "под рукой".

_________________
хороший боцман любой обмер совершает веслом.

Можно ли выровнять как ни будь саму ножку( ручку , кому как удобнее) ????

Штангель электронный вот и все )))

Всё, что один человек собрал - другой разобрать может.
Я там сверху писал как разбирал сам, но нет гарантии что у вас такая-же ревизия станка.
