Здравствуйте Игорь. Сделал УП для 4-х координатной обработки ( соответственно сняв галочки)
В симуляторе все как надо, загружаю в мач, ни чего не меняется...
Вопрос, может для 4-х координатной обработки отдельный постпроцессор идет?

Да нет у Леонида нормальный пост.
Покажи окно МАСН, там ещё в МАСН галочку надо поставить, показать, что бы у него 4-я ось отображалось верно.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

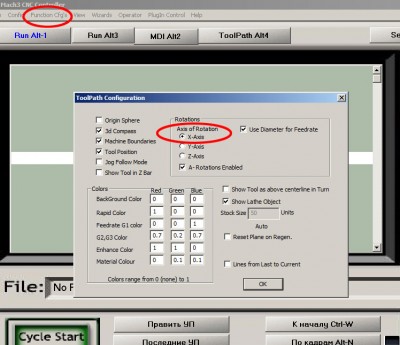

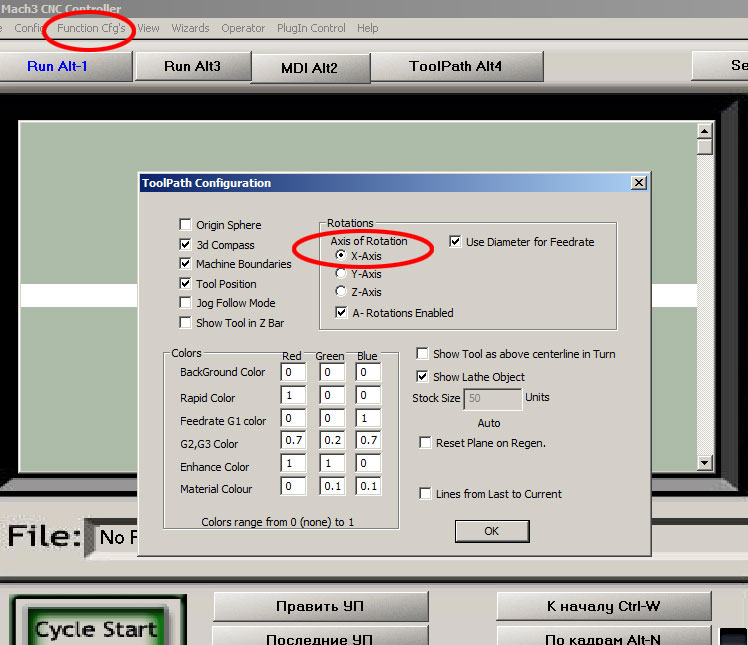

Вот тут посмотри в МАСН.
Там ещё и галочку не отметил ниже A-Rotations Enabled
А ещё лучше, G-код, пробный покажи............или пробный файл рино+ринокам.
Быстрей получится найти ошибку.
Ещё совет.......делать простое колечко, цилиндр с отверстием и шаг большой ставить......быстрее считает.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Игорь спасибо за помощь. Не была поставлена галочка в мач. Поставил, заготовка отобразилась
Спасибо! Пробовал загрузить файл уп на форум, пишет что не разрешает . Как залить файл не знаю...

Ну если всё нормально.........файл и не нужен............

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Здравствуйте Игорь. Написал уп 4-х коор. обработки для обычной обручалки (взял что попроще).
Профрезеровал в начале на 3-х коор. основу с шайбой и отверстием под оправку. Поставил готовую
заготовку на оправку для 4-х коор. резки. Сориетировал по пирамидке фрезу с кольцом, обнулил X и A и
включил уп. Далее станок повернул заготовку на 180 гр. и начал обработку... Короче говоря, он фрезу опустил
ниже заготовки ( где-то на 2 мм) и пропилил кольцо поперек Подскажите, где ошибка?!

Определение в чём проблема всегда по одной технологии проискходит.
Открываете файл с G-кодами и смотрите верное ли там описано поведение.
Если верное - разбираетесь с mach/станком/юстировкой
Если нет - с CAM/CAD.

Скорее всего у вас не включена где-нибудь круговая обработка,
и CAM считает, что надо обрабатывать по двум сторонам.

_________________
хороший боцман любой обмер совершает веслом.

Похоже надо было обнулить ещё и поворотную ось.
И она просто вернулась в ноль.
По началу нужно быть очень внимательным при работе со станком.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Поворотная ось в маче была обнулена. На симуляторе обрабатывает как раз именно с той точки.
Но дело в том , что опускает фрезу ниже на 1.5-2мм и начинает обработку . Может в настройках
ринокам я что-то пропустил и возникли эти проблемы ? Подскажите кто знает.

Так трудно сказать.
Скидывай файл на почту, если тут не прикрепляется.
goga44@list.ru
