igor
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#81  Сообщение Добавлено: 13 июн 2012, 19:01
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.

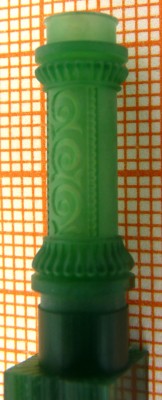

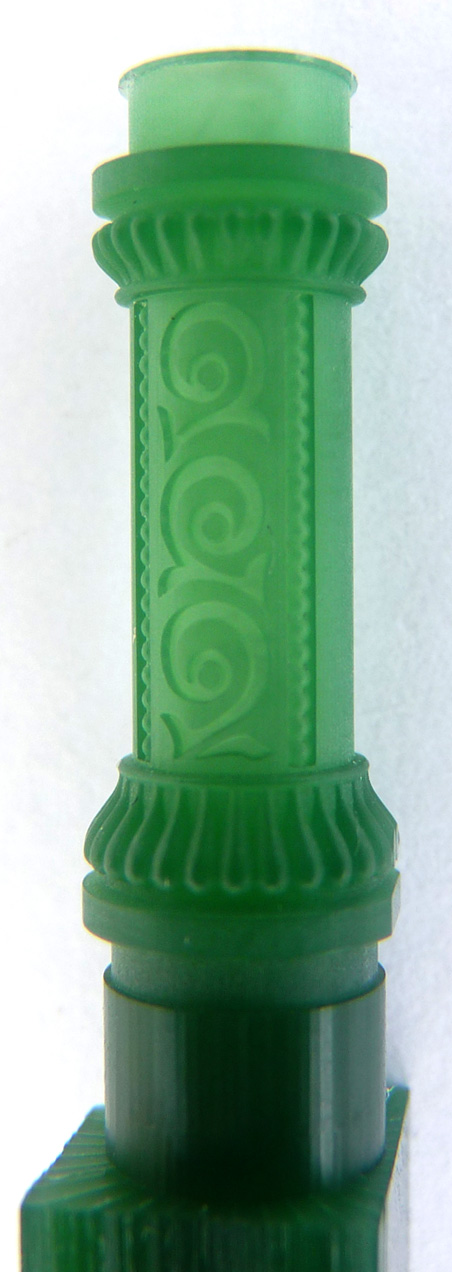

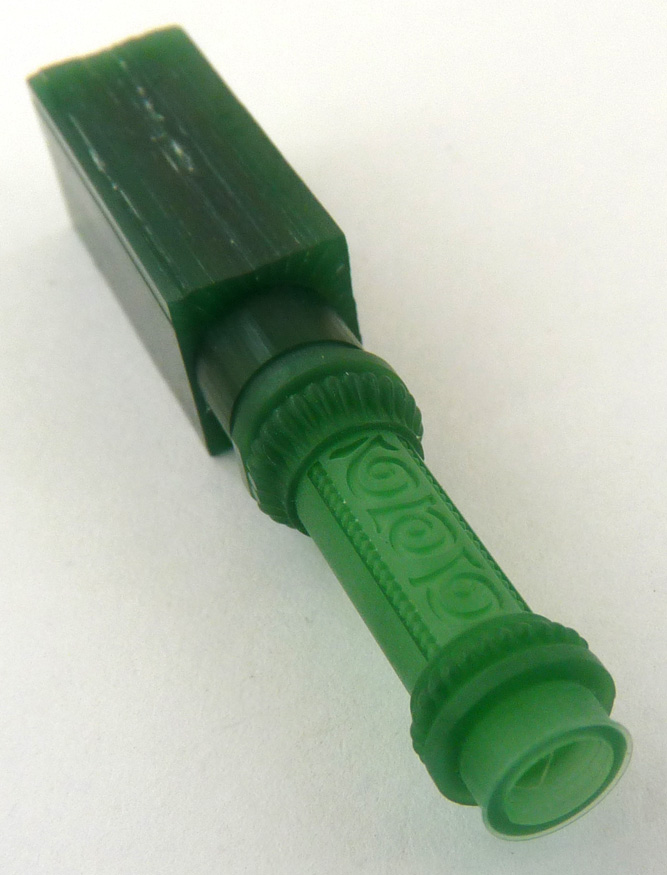

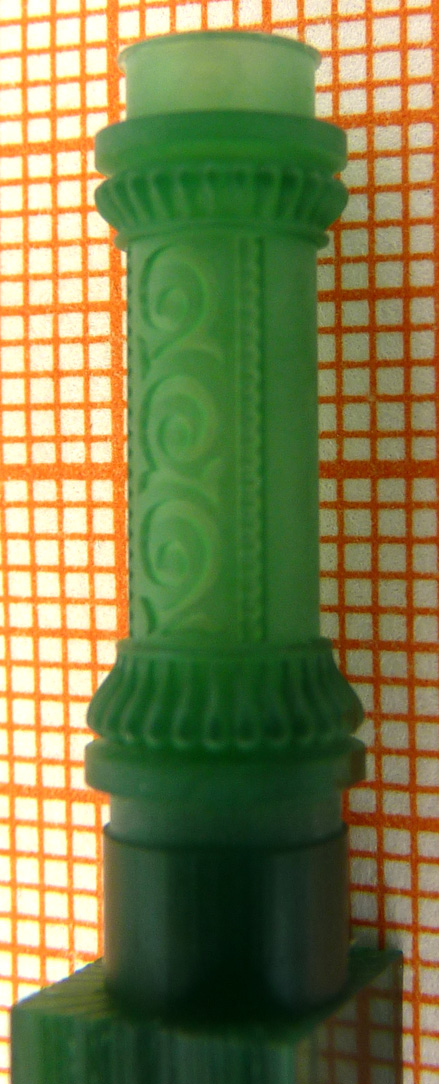

Как всегда "СТРИЖ" порадовал!
Моделирование в МАТРИКС, RhinoCam.
Резал по кругу.
Фреза "шуруп"
Подача 400
Шаг.....0.02. (сильно мелкие детали)
Шпиндель 17000.
На резку 1час 20 минут.(вместе с черновой)
Внутри отверстие 4мм, вырезал под 90 градусов, фрезой 2.0 мм.
Были небольшие проблемы с отводом стружки.
Немного пролетел с толщиной заготовки.....надо давать припуск по больше)))


Вложения:
003.jpg [ 184.5 КБ | Просмотров: 2963 ]
002.jpg [ 127.15 КБ | Просмотров: 2963 ]
001.jpg [ 134.6 КБ | Просмотров: 2963 ]

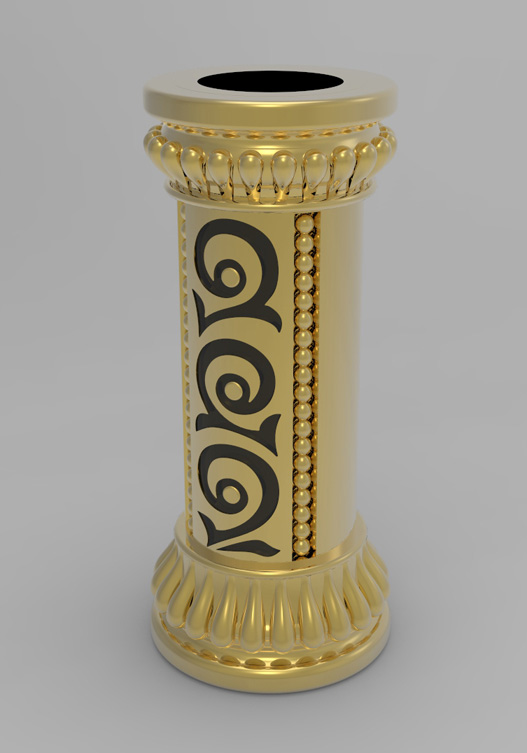

render.jpg [ 66.1 КБ | Просмотров: 2905 ]

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.


Последний раз редактировалось igor 14 июн 2012, 14:32, всего редактировалось 3 раз(а).
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#82  Сообщение Добавлено: 13 июн 2012, 19:05
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
Супер чистый и гладенький воск, браво
Как крепилась заготовка?
и ещё интересно как выглядела "формула"(не знаю как правильно назвать, поправьте) для прорезания
4мм. отверстия 2-х мм. фрезой
Спасибо
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#83  Сообщение Добавлено: 13 июн 2012, 19:20
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
b-force писал(а):
Супер чистый и гладенький воск, браво
Как крепилась заготовка?
и ещё интересно как выглядела "формула"(не знаю как правильно назвать, поправьте) для прорезания
4мм. отверстия 2-х мм. фрезой
Спасибо

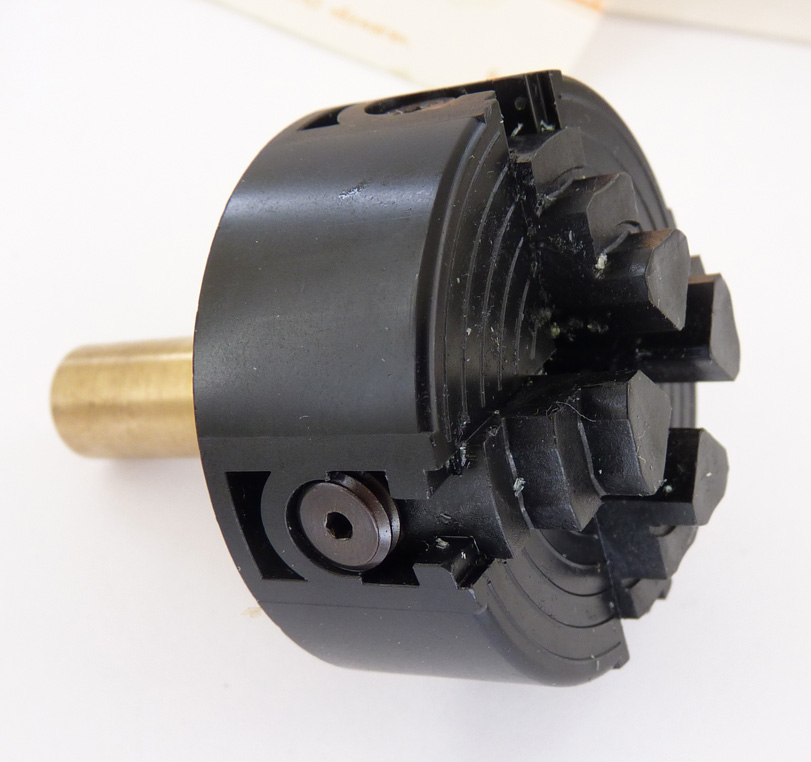

Заготовку крепил в патрон проксоновский. Нормально себя показал.
Формула.....G0Z1 подъём по Z
потом.........G0X-20A[360*40]....глубина -20мм
Правда были проблемы с выходом стружки......мало места остаётся 4-2=2мм.
В конце налипло на фрезу....буду пробовать или за два прохода по 10мм или использовать СОЖ.


Вложения:
патрон.jpg [ 113.89 КБ | Просмотров: 2960 ]

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#84  Сообщение Добавлено: 13 июн 2012, 21:19
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
WD прям из баллончика внутрь хорошо брызгать

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#85  Сообщение Добавлено: 13 июн 2012, 21:20
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
SVP писал(а):
WD прям из баллончика внутрь хорошо брызгать

Спасибо...........учту это!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#86  Сообщение Добавлено: 13 июн 2012, 21:24
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
поворчу;)
центр-он один. но в данном случае промахнулся основательно. С этим патроном я ориентируюсь по радиальным бортикам. Не скажу, что ловлю самый-самый, но при неспешной центровке удается вполне сносно отцентровать заготовку.
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#87  Сообщение Добавлено: 13 июн 2012, 21:26
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
SVP писал(а):
WD прям из баллончика внутрь хорошо брызгать

..а я шприцем;)
как купил канистру, так от баллончиков отошел.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#88  Сообщение Добавлено: 13 июн 2012, 21:28
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
HovK писал(а):
поворчу;)
центр-он один. но в данном случае промахнулся основательно. С этим патроном я ориентируюсь по радиальным бортикам. Не скажу, что ловлю самый-самый, но при неспешной центровке удается вполне сносно отцентровать заготовку.

Точно!!!!
Спасибо.......я от оборотов ключа отталкивался. Сейчас посмотрел, и точно, по полоскам будет лучше!
:)

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

ravant
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#89  Сообщение Добавлено: 13 июн 2012, 23:28
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
а что это такое будет?
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работы сделаные на станке СТРИЖ
Номер сообщения:#90  Сообщение Добавлено: 13 июн 2012, 23:34
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
ravant писал(а):
а что это такое будет?

:D ..........это мне мастер заказал. Он делает такие оклады для панагий. Там вокруг резного ( из кости, дерева) образа, рамка сложной формы. Котрая состоит из большого колличества элементов. Вот с двух сторон, будут типа двух колон))) В орнаменте будет проложена горячая эмаль.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
