на штатном резал "колечко" диаметром 60мм.. и ничего.. не провернулось.

Если есть чертёж, поделитесь пожалуйста.......что бы не изобретать велосипед)))))

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

да он на коленке был набросан при токаре путем измерения и коррекции в нужную сторону штатной оснастки.
слева направо:
ф6 длина5
ф12 длина13
дальше как на родном минус 13.

Крабик

_________________
неглубокий пользователь Стрежа и 3дэМакса

Масштаб бы...
Стратегия какая... снизу изнутри вижу какие-то ступеньки.

_________________
хороший боцман любой обмер совершает веслом.

диаметр 3см.
Порадовали усики, которые от половины идут уже 0,25 и всё нормально, не обломилось. Хотя надо было перестраховаться и резать в фиолетовом воске.
Гравер Битс&Битс 0,127 закруглённый 10 градусный
Стратегия параллельная вдоль Х
Шаг 0,03
Подача 500
Шпиндель 20 000
Считал в ДП. Вот пути. Думаю что ступеньки слегка уменьшились бы на шаге 0,02

_________________
неглубокий пользователь Стрежа и 3дэМакса

Contour Only в стратегии напоследок бы поставил, ступенек бы не стало, правда, усики могли бы отлететь

Делал кольцо к серьгам
Стратегия по четерем сторонам + поворотка
Фреза Revo 10 градусов
УП Deskproto
Шаг 0.02, сорость 400 мм, шпинедль 20k
Резал 3 части

Вообще, если честно, я на эти ступеньки не заморачивался и их видно на макросъёмке, а так практически нет. Если бы выложил фото с микроскопа, то наверное они казались бы как ступени в подъезде. Стратегию по контуру я сделал по внешнему периметру обода.

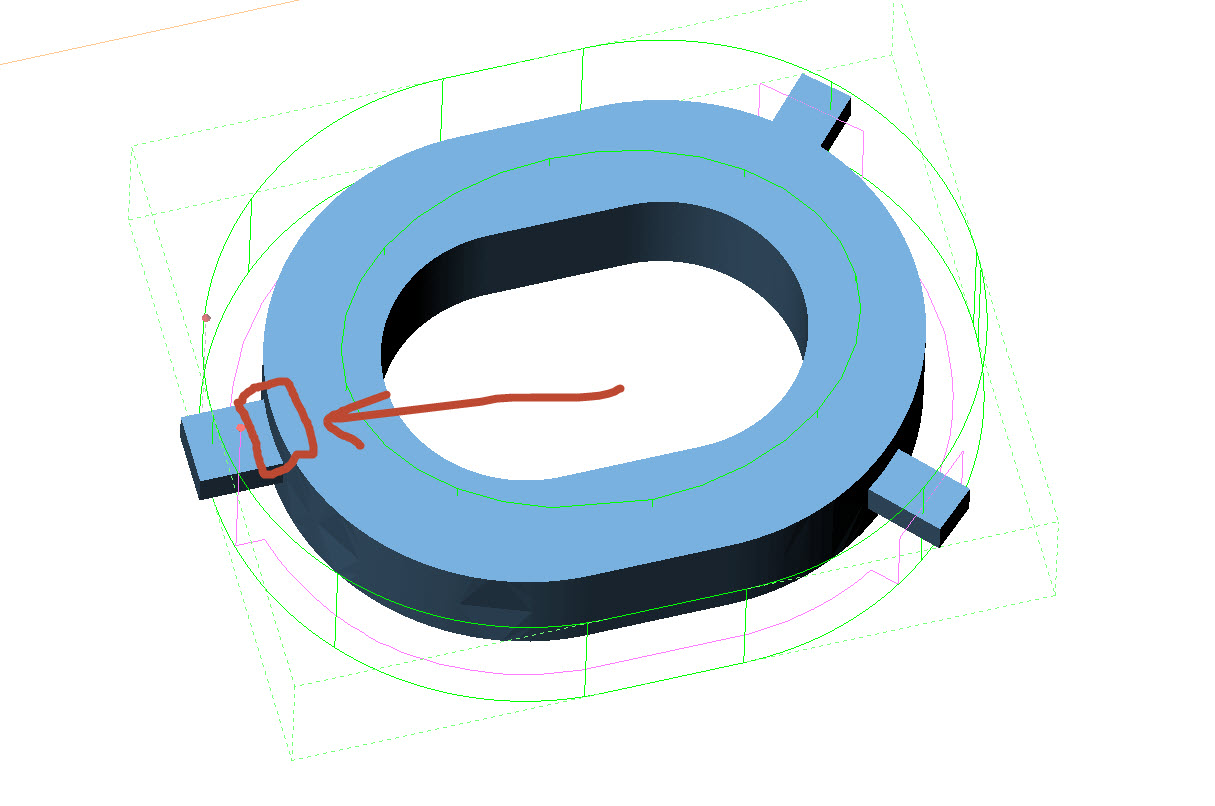

Вот кстати что меня очень раздражает в этой стратегии, приложил фото, где видно, как облизывает эта стратегия поддержку, оставляя нужный участок не обработанным. Не нашёл в ДП как настроить так, что бы контур облизывался так, как это требуется мне. Слышал, что в Визуалмилл можно резать такой стратегией более корректно. Но пока до Визуала не добрался, режу всё в ДП, на эксперименты времени нет.

_________________
неглубокий пользователь Стрежа и 3дэМакса

если бы я резал, то не отлетели бы, т.к. контурную резку делал бы с обратной стороны, указав глубину зоны резки до краба, т.е. только на глубину борта.
