запуск станка

master

Цитата:

И попробуйте нанести две "риски" и затем измерить их ширину и расстояние между ними...

Риски нанести не проблема а вот измерить настояние с точность до сотых проблема. Это наверное микроскоп с линейкой надо. Если расстояние не правильное от заданного то в чем проблема?

Фрезами пока китайскими работаю, но такая ситуация на всех фрезах. Параметры сейчас посмотрю но по моему там проблем не должно быть: угол 10 градусов, пятка 0.1 мм.
Вопрос когда мы вбиваем угол фрезы, то на до вписывать общий угол фрезы 10 градусов или 5 градусов?

igor

master писал(а):

Цитата:

И попробуйте нанести две "риски" и затем измерить их ширину и расстояние между ними...

Риски нанести не проблема а вот измерить настояние с точность до сотых проблема. Это наверное микроскоп с линейкой надо. Если расстояние не правильное от заданного то в чем проблема?

Фрезами пока китайскими работаю, но такая ситуация на всех фрезах. Параметры сейчас посмотрю но по моему там проблем не должно быть: угол 10 градусов, пятка 0.1 мм.

Надо проверять по нониусу.
У меня станок сбился со временем и по У и по Z. Заметил тоже по несовпадению размеров заготовки.
Подправил коррекцию и всё стало на свои места.

master

Цитата:

Надо проверять по нониусу.
У меня станок сбился со временем и по У и по Z. Заметил тоже по несовпадению размеров заготовки.
Подправил коррекцию и всё стало на свои места.

К сожалению пока не умею, в форуме есть описание как это делается? Если нет, то может у кого есть время написать вещь на сколько понимаю нужная и не только мне надо знать.

Karat

master писал(а):

Цитата:

Очень долго не мог понять почему у меня на вырезанных моделях есть небольшие косяки. Все грешил на УП, а вот провести юстировку даже в голову не пришло. В общем сейчас сделал и офигел! По y 0.027 а по z аж 0.175! Что-нибудь вырежу, посмотрю на результат, но думаю причина устранена.

Karat, в чем выражались косяки. Спрашиваю не из праздного любопытства а потому что у меня тоже косяки есть. Выражаются они в следующем: размеры восковки меньше чем на модели. К примеру корнера на модели делаю 0.6 а они явно тоньше или вот фото: где площадка 0.19 в воске ее нет сходится в ребро там где сделан выступ 0.3 где то 0.1 осталось.

У меня наоборот выходили чуть больше. Если резал по 2-м сторонам плоские, то визуально не видно. Но масса больше, чем примерно высчитывал. Причем значительно. Если кольца и печатки по 4-м и более, то на 0 и на 180 нормально, а вот потом визуально, как будто фреза не дорезает. Вроде как-то так, не знаю как еще объяснить...

igor

master писал(а):

Цитата:

К сожалению пока не умею, в форуме есть описание как это делается? Если нет, то может у кого есть время написать вещь на сколько понимаю нужная и не только мне надо знать.

У Леонида в доке, есть описание юстировки.......там всё понятно.
А вот про нониус тоже ссылка.
post8495.html#p8495

Денис

master писал(а):

Цитата:

Вопрос когда мы вбиваем угол фрезы, то на до вписывать общий угол фрезы 10 градусов или 5 градусов?

5 градусов.
5.5 даже лучше ставить советуют.

SVP

Из справки дескпрото

alkg

Я ставил в VisualMill 5.0 всегда 10 градусов :oops:

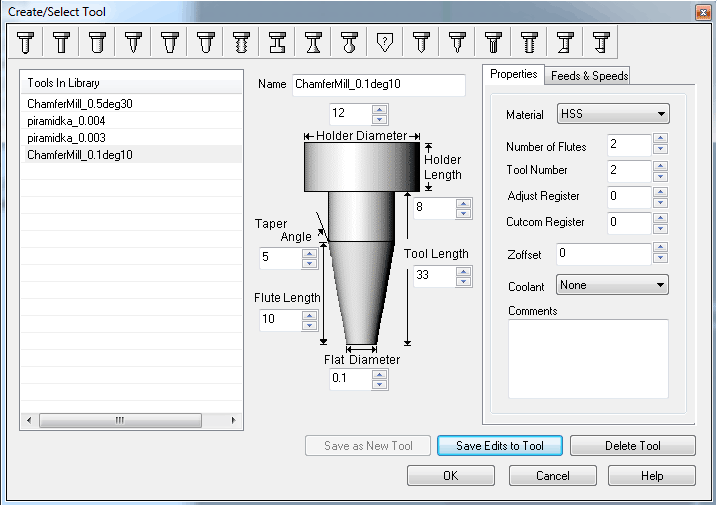

. точно радиус считается ? (скриншот VisualMill )

SVP

Что написано в справке по вижуалмилл

?

alkg

Ничего нет , по крайней мере в рускоязычном переводе мануала
