Да, вчера первый раз тоже испугался когда шуруп резко нырнул в воск
Сейчас рассматриваю в RhinoCam пути инструмента по цветам и пробую вникнуть что где поставить.
Спасибо за подсказку.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

к...........torvet
Я только в RhinoCam не могу нормально подъем перед поворотом заготовки сделать. Пишу вручную в G-кодах
перед командой поворота G0Z50.
Вроде всё просмотрел в настройках. Иногда получалось на совсем простых моделях, которые чисто для проверки УП делались. А на рабочих получается много лишних подъёмов но 50мм.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Перед выбором стратегии ты выставляешь ряд параметров. инструмент и тд, в том числе и Клиренс контроль. Та ты там и поставь сразу приличную высоту к примеру 40. А в стратегиях есть своя настройка - Entry/Exit -Cut Transfer ты выбираешь или Skim или Clearance Plan.
Если выбирешь второе, то каждый подъем будет на высоту, которую ты выставил в Клиренс контроле. А если выберешь Skim, то автоматом будет подыматься на ту высоту, которую ты укажешь тут же (рекомендую высоту заготовки, чтобы инструмент перепрыгивал через необрабатываемые участки. А по окончании стратегии инструмент подымется на высоту указанную в Клиренс контроле.

я вот этого и не найду.........Clearance Plan, где это перед стратегией?

Всё увидел.пробую
СПАСИБО

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Сегодня попробовал резать ещё раз
Скорость...400
Шаг..........0.02 (теперь уже точно)
Шпиндель....1500
Время..........! час 20 мин.
Часть резки пробовал с WD Там где капал стружки практически не осталось.

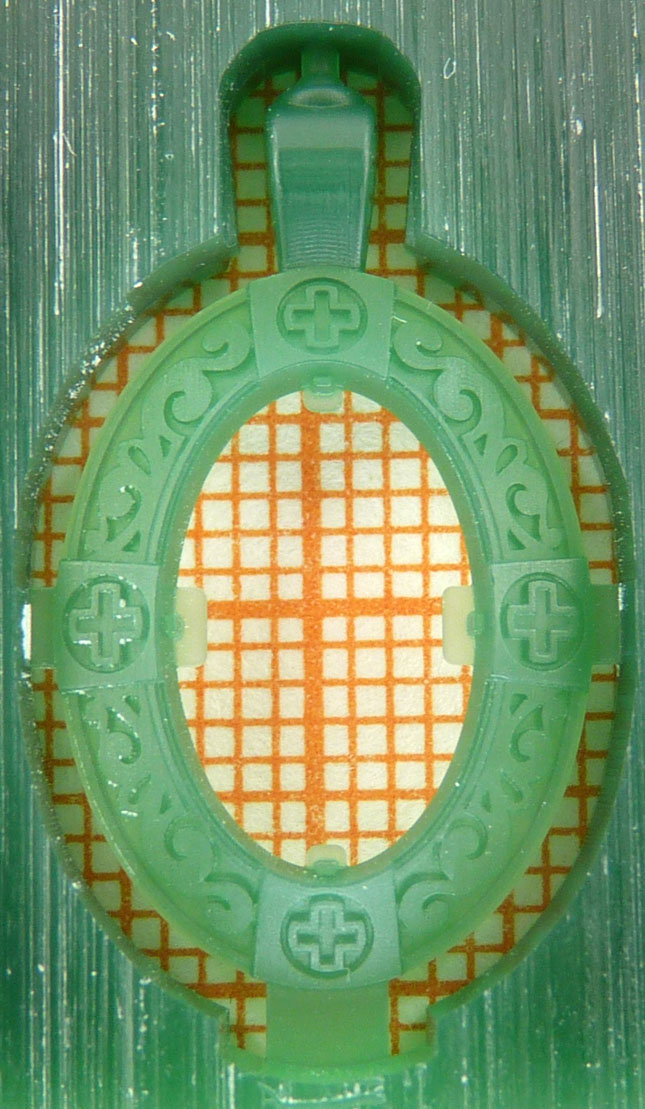

На вид поверхность намного лучше предыдущей. рис-1.
Но под микроскопом опять непонятная фактура приблизительно рис-2.
Мелкие точки и по X и по Y. Фреза словно не идёт по поверхности а прыгает.
Теоретически мне кажется что поверхность от фрезы должна быть полосами как рис-3. Или спиралями наконец.
Как думаете, есть смысл мне пробовать уменьшить ещё скорость резки до 200 или у меня где-то страдает жёсткость в креплении заготовки (воск у меня 4мм, рамка такую толщину не зажимает, зажимаю через картонные подкладки, но зажимаю достаточно аккуратно и жёстко), стол не достаточно жёсткий.
Подскажите в каком направлении копать?
Может кто сфотографирует крупно свою поверхность.
Кстати смотрел поверхности от Roland-MDX-15....там в принципе тоже похожая картина, конечно грубее.
А может я вообще слишком много хочу Вещица довольно мелкая и такая фактура в металле доработается нулёвкой. Когда смотришь не вооружённым глазом....просто бархатная поверхность.
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Сейчас посчитал УП на скорости 200 получилось 2 с лишним часа.
Боле существенная прибавка чем между 600 и 400.
По Вашим ощущениям, приблизительно сколько времени должно уходить на похожую деталь?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Игорь, при фрезеровке стружка "скачет" по поверхности заготовки?
С оборотами попробуй поиграться еще.

Еще попробуй просчить уп в другой программе, но, скорее всего это не причем.

Поиграйся со стратегией обработки.

Возможно, это еще и резонанс, было у меня такое давно и на совершенно другом станке.

Стружка не скачет. По идеи это СУПЕР-МИКРО прыжки
Уп.....делал в DP.....результат похожий.
Обороты попробовать наверное больше?
Вот на резонанс похоже. Почти математический вид сетки.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

как вариант, попробуй прикруть аакой нибудь колпачок к держателю для шпинделя, насыпь туда стружки и посмотри, на каких оборотах стружка пляшет

Сейчас подумал.......может и правда шпиндель?
Бывают у марафонов такие люфты вертикальные? Фактура и правда как при набивке фактуры.
