Результат сообщу обязательно....я фотографирую изделия для этого человека, так что мимо не пройдёт.
Сейчас плетёнку обкатывают уже, она тоже тонкая, просто площадь меньше.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

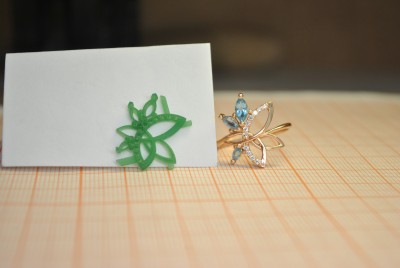

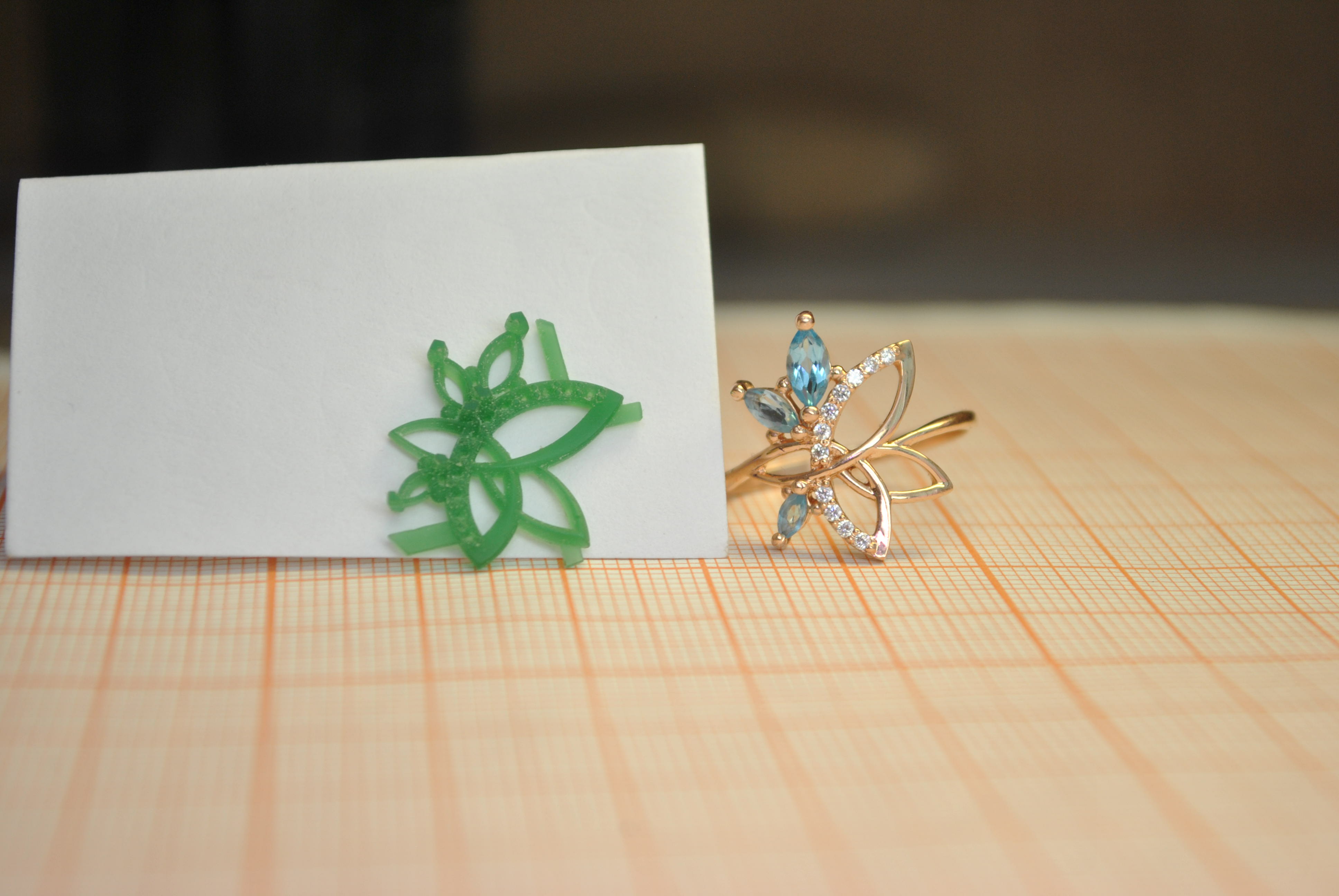

Вот, первый опыт:

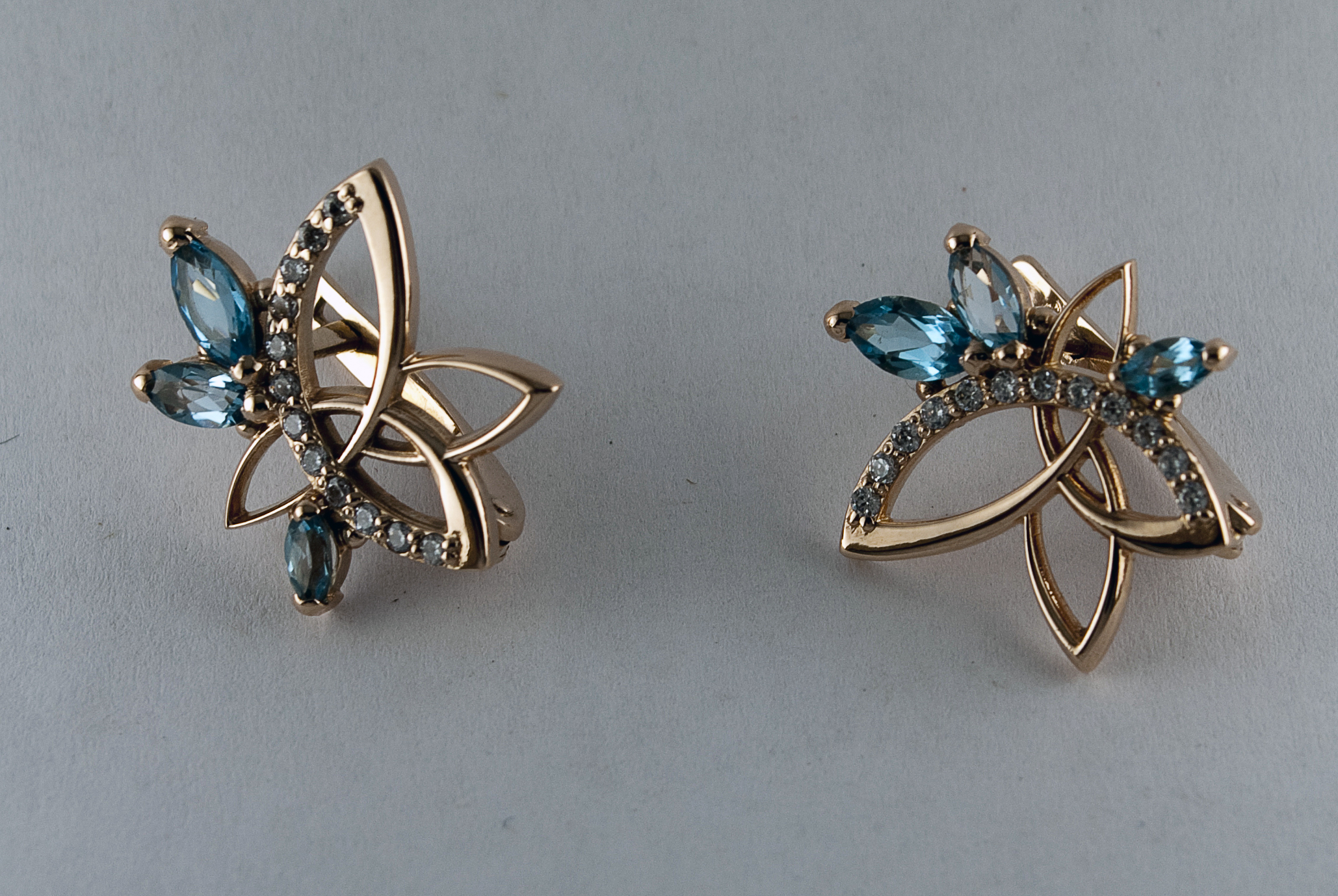

Сделал кольцо одной даме, она захотела такие же серьги.

И второй опыт

Если не сложно, можно подробней о стратегиях обработки кольца (например центральной части).
Тоже хочу кольцо резать, собираю информацию.
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

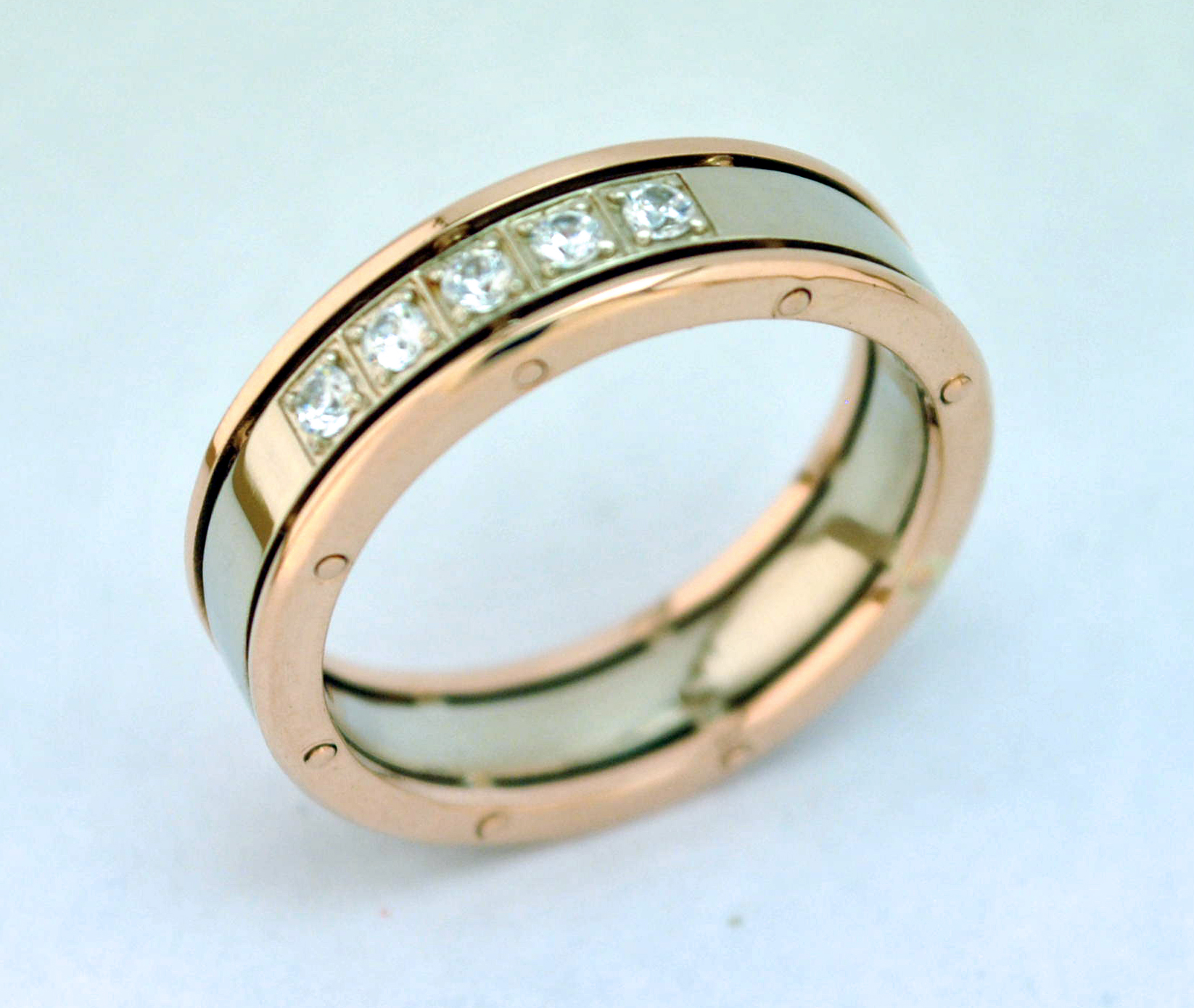

Сегодня резал.

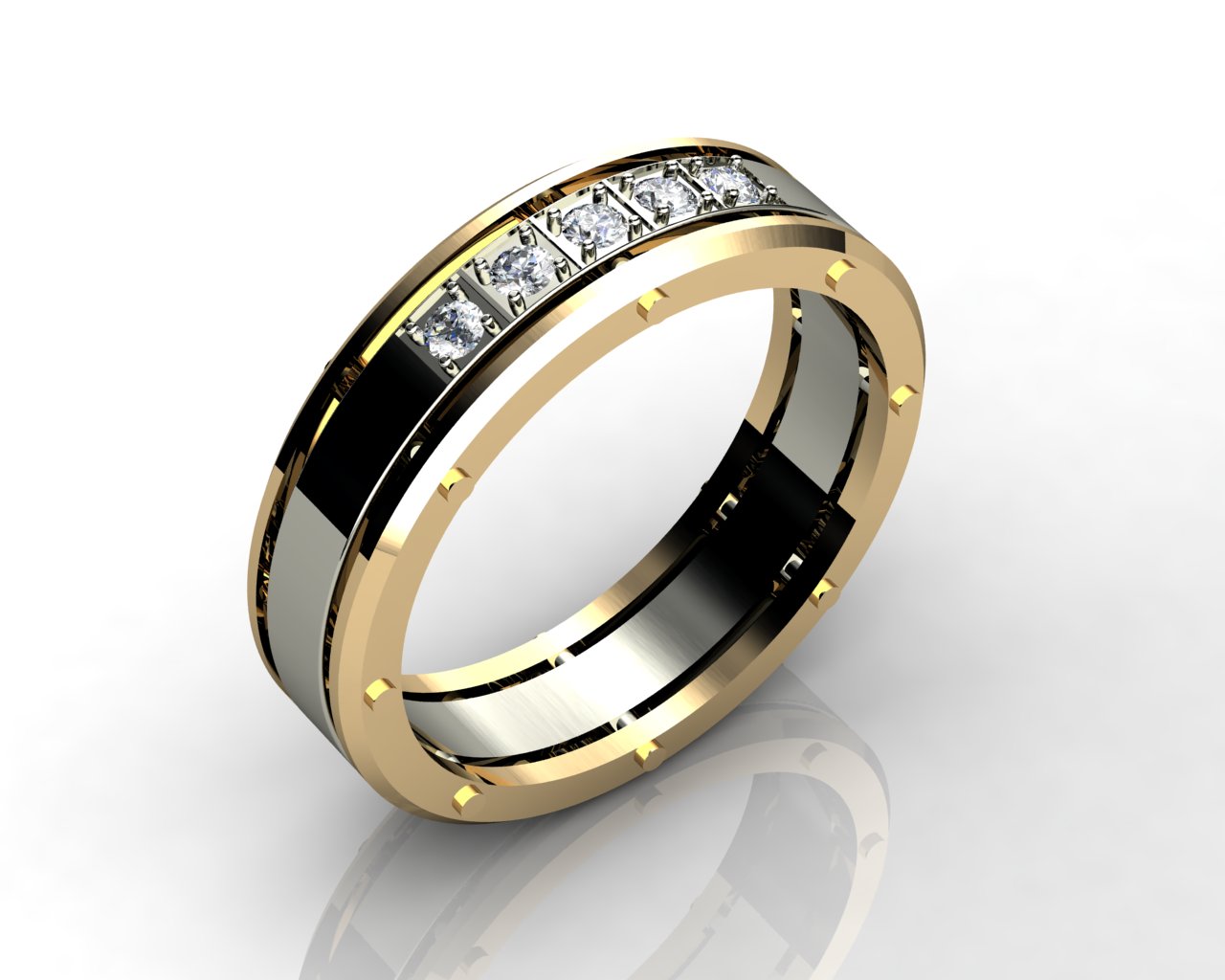

Модель сделана в Rhino, УП в Deskproto 5.
Фреза - пирамидка Revo 10 градусов и полив WD-40.

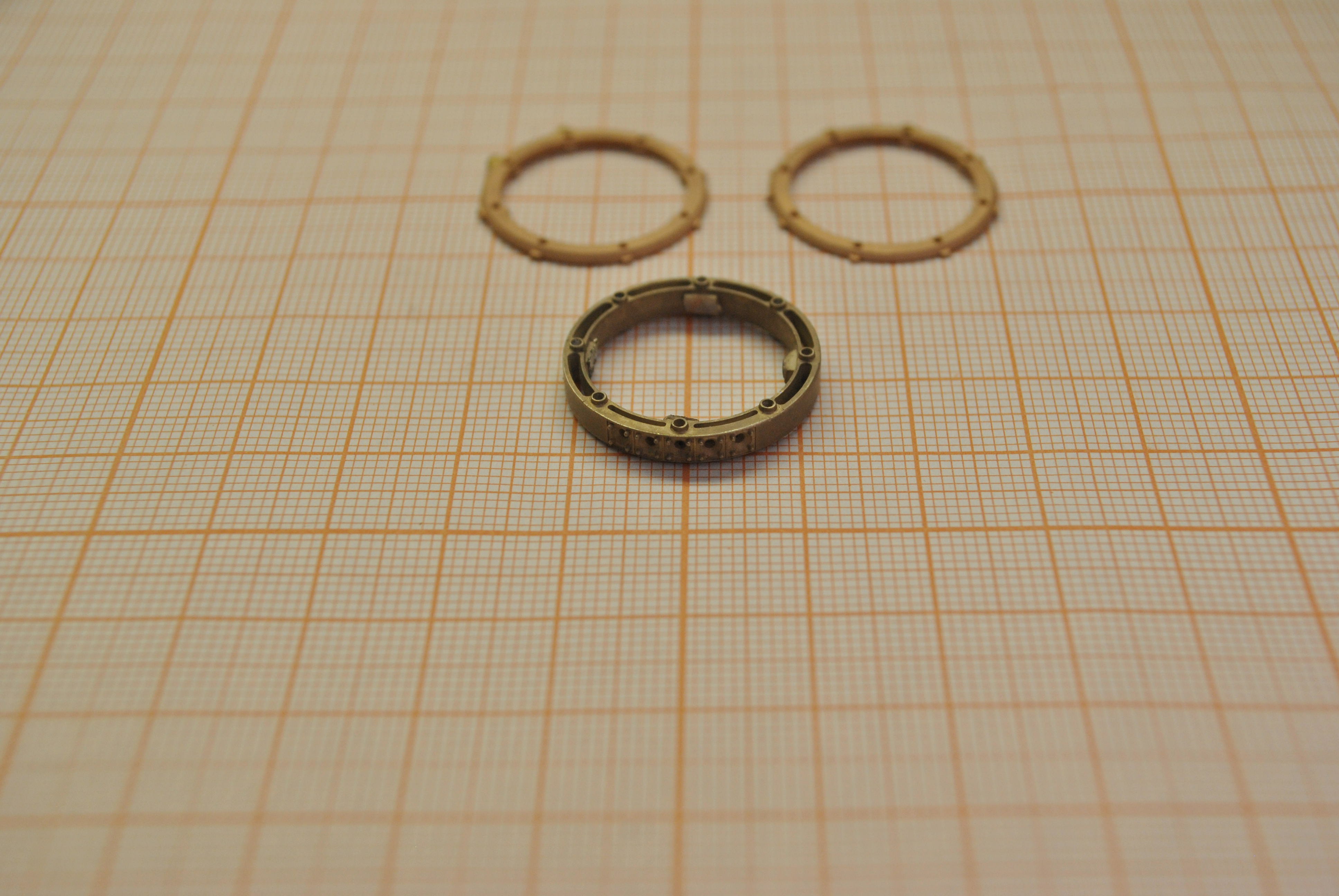

Сначала обработка по двум сторонам из пластины. Решил так, потому что нужно выборку для облегчения веса внутри сделать.
А затем обработка на поворотной оси. Думаю на фото видно все...
P.S. Что то на форум не загружаются файлы, залил на радикал.

к............Karat
Спасибо за фото.
Ещё пара вопросов:
Кольцо посаженно на втулку без всякого крепления?
Какие параметры применялись для ревовской фрезы......интересует глубина прохода и скорость, ну и шаг тоже можно.
Тоже есть парачки штук, вот надо тоже попилить ими.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Да, без крепления. Сделал внутреннее отверстие вплотную к оправке, 6.1 мм. Натянул с трудом, да и снимал тоже. Для надежности можно закрепить. Но я не посчитал нужным, хотя первое кольцо крепил.



Резал 20k оборотов, 400 мм скорость и 0,2 шаг.
В один проход, погружалась где-то на 3-4 мм. Эта спиралька держит, а вот 6ти градусная сломается.

Моя насколько я помню конусная, возможно с 5% на сторону. Не пользовался, т.к. режу из кругляка.
В целом описанный способ более гемороен и дает чуть более правильный результат, при работе
"из кругляка" поддержки получаются по торцу кольца, тут изнутри, обрабатывать проще.

_________________
хороший боцман любой обмер совершает веслом.

Если честно, то стандартная оправка не внушает доверия.

Первая причина - при массивной заготовки есть риск поворачивания оной на оснастке. Приходится иногда фиксировать супер клеем.

Вторая причина - есть риск перетянуть винт на оснастке и сломать заготовку. В особенности, при использовании зеленого воска.

Третья причина - заготовка может встать криво на оснастку. Бывает и такое.

Четвертая - слишком велик радиус оправки. Есть риск при резке повредить фрезу. Особенно это важно при резке колец малого диаметра и некоторых деталей.

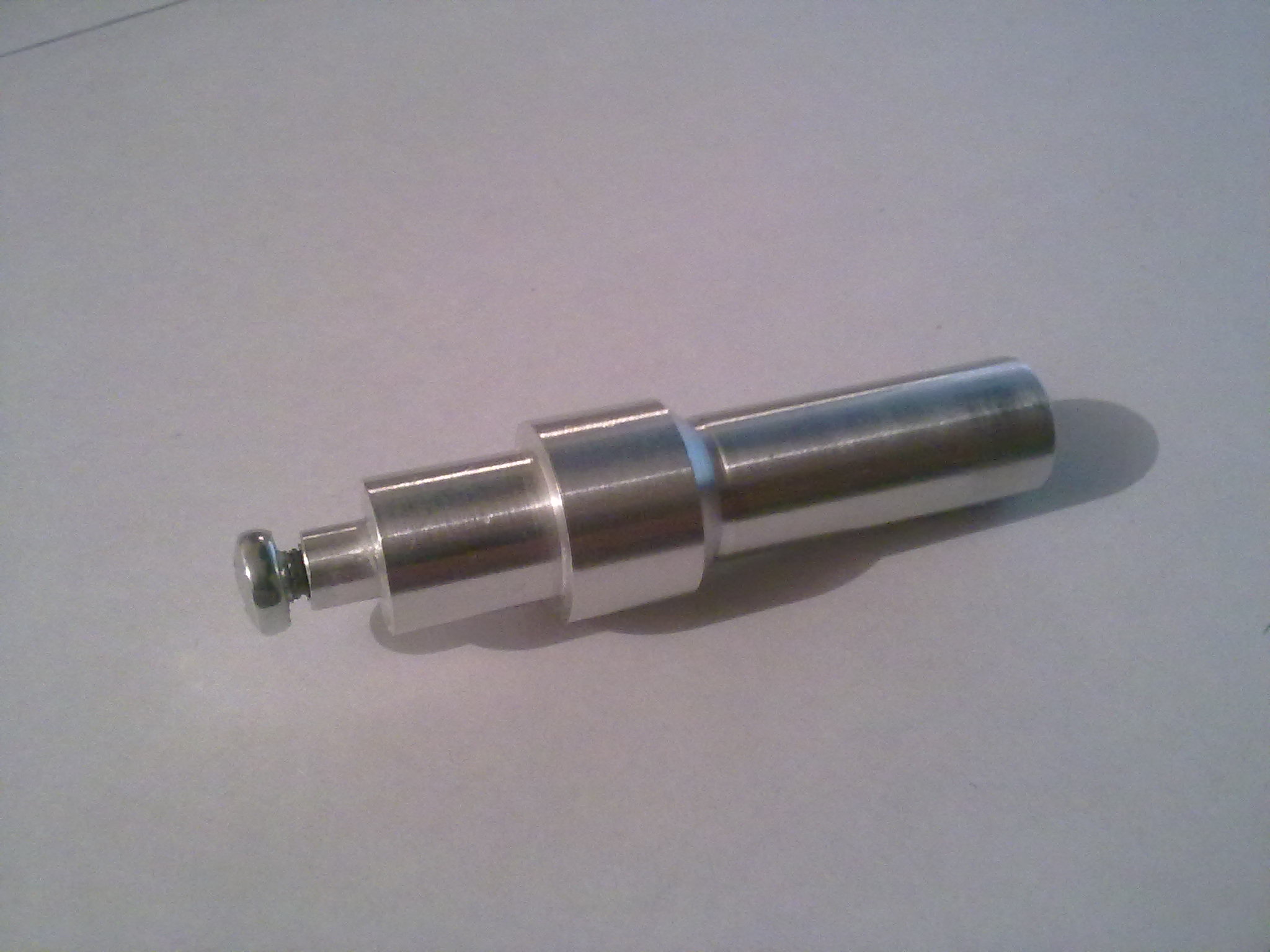

Что хотелось бы - оснастку, с минимальным диаметром под фиксатор около 5 мм, без конуса, прямую. Ну и сам подход к фиксатору, желательно ступенчатый.

Без конуса. Посадочное отверстие цилиндрической фрезой 1.5 "3D обрезка".
