Как Это вырезать? (Стратегия и крепление заготовки)

SVP

Тут зависит от того, насколько хочется морочиться.
Можно и одноразовую оснастку сделать типа флип-флопа, чтобы потом повернуть на 90 градусов и еще два раза.

Lexar

b-force писал(а):

можно попробовать так сначала по двум сторонам, затем переворот -30грд, 30град выделить те сектора которые остались теневыми

но так получится тогда только левую и правую сторону?

b-force

на друге стороны тоже дотянится, надо с углами поиграть.
Но то что идеально не будет это точно, ручной доработки минимум

Lexar

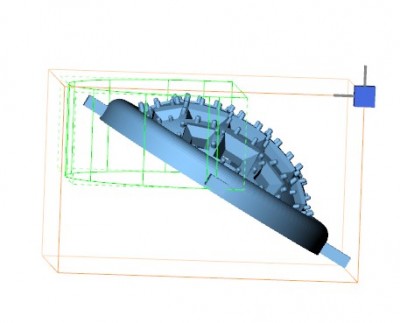

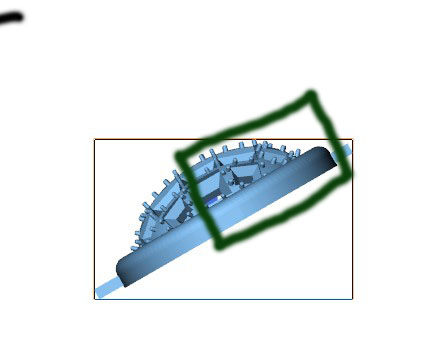

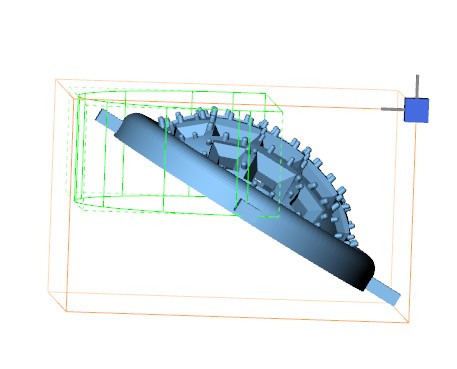

Начал уп делать и возник вопрос, то ли так надо, то ли можно исправить фото прилагаю

Дмитрий.КР.

Я в танке, мне поподробнее объяснить надо.
Что-то недогоняю, какая стратегия использовалась?
Зона обработки какая-то странная, или это какой ДП5 или 6?

NKFO писал(а):

Не!
Будут, но мыслимые..))

Front

Вложение:


Rear

Вложение:


b-force

идёшь правильным путём
как не крути, но ДП делает области обработки только перпендикулярно(очень большой недостаток для таких вот манёвров)
только оси координат проверь, чтобы ось А была поцентру

Lexar

b-force писал(а):

идёшь правильным путём
как не крути, но ДП делает области обработки только перпендикулярно(очень большой недостаток для таких вот манёвров)
только оси координат проверь, чтобы ось А была поцентру

Имеется в виду center geometry, ну и XYZ none ? сегодня пробовал резать...почему то поврезался там где не должен был уже когда на чистовую резал...завтра всё перепроверю и ещё раз буду пробовать..

b-force

Lexar писал(а):

b-force писал(а):

идёшь правильным путём
как не крути, но ДП делает области обработки только перпендикулярно(очень большой недостаток для таких вот манёвров)
только оси координат проверь, чтобы ось А была поцентру

Имеется в виду center geometry, ну и XYZ none ? сегодня пробовал резать...почему то поврезался там где не должен был уже когда на чистовую резал...завтра всё перепроверю и ещё раз буду пробовать..

Да так. потому что при повороте на 30грд отчёт идет от центра поворотки то есть от оси А
Всё должно стоять по середине, Y хотя бы
Я не замарачиваюсь и по умолчанию всегда стоит XYZ none, мне так удобней

Lexar

b-force писал(а):

Lexar писал(а):

b-force писал(а):

идёшь правильным путём
как не крути, но ДП делает области обработки только перпендикулярно(очень большой недостаток для таких вот манёвров)
только оси координат проверь, чтобы ось А была поцентру

Имеется в виду center geometry, ну и XYZ none ? сегодня пробовал резать...почему то поврезался там где не должен был уже когда на чистовую резал...завтра всё перепроверю и ещё раз буду пробовать..

Да так. потому что при повороте на 30грд отчёт идет от центра поворотки то есть от оси А
Всё должно стоять по середине, Y хотя бы
Я не замарачиваюсь и по умолчанию всегда стоит XYZ none, мне так удобней

да так и ставил...спасибо вам за то что отозвались!

Lexar

SVP писал(а):

Тут зависит от того, насколько хочется морочиться.
Можно и одноразовую оснастку сделать типа флип-флопа, чтобы потом повернуть на 90 градусов и еще два раза.

А можно чуть подробнее насчёт такой оснастки?
