извените конечно, а по датчику Y0 не выставляется?

Безусловно выставляется.

Однако если изменилось смещение, или вы его запороли тем или иным путем - выставляется неверно.
Датчик привязывает вас к машинному нулю - он в середине датчика.

Вам надо бы почитать и понять, что такое машинные и логические координаты.
И посмотреть скрипт калибровки по датчику.
Если всего не понимать - работать трудно.

_________________
хороший боцман любой обмер совершает веслом.

На другом форуме познакомился с человеком , имеет два станка , один 4х осный , пытался настроить мне y0 , так и не смог ,у него датчик над поворотной осью и после обнуления все встает в нули , такой же матч только немного другой интерфейс. Пытались резать Казанскую, y0 выставляли штангелем по рамке(, конечно же было небольшое смещение(. Скажите пожалуйста после нахождения y0 что надо сделать ,чтобы программа запомнила эту координату, или ее нужно будет всегда вводить вручную? Не смейтесь пожалуйста и не злитесь на меня , в ювелирке с 1993 года , мне 37, поставил себе цель освоить 3d технологию и потихоничку ее осваиваю , почему то ось z для меня стала вертикальная станина станка, x- горизонтальная станина , и горизонтальная станина x двигались по y врезалась в вертикальную z, ))). Понимаю что все это не правильно и буду формулировать вопросы более осмысленно.

выйти из программы, при этом ответить положительно на предложение сохранить данные.

для этого необходимо преодолеть сопротивление т.н. софтлимитов и не почуствовать это сложно.
Прочитайте внимательно документ и многое станет ясно.

Большое спасибо за советы, буду пробовать

У вас очевидно сбит оффсет между машинными и логическими координатами.
Проведите калибровку Y любым путем и всё нормализуется.

Также можно попробовать использовать данные от леонида. Находясь над датчиком (после калибровки)
вы должны увидеть в машинных координатах 0-0-0, а в логических некие цифры. Они должны коррелировать
с цифрами на малярном скотче наклееном на столе. Если разница по Y ожидаема, просто введите один раз верное значение.
(его можно менять если ткнуть мышью в поле)

ВНИМАНИЕ: НИКОГДА НЕ НАДО ТУПО ВВОДИТЬ НИКАКИХ ЗНАЧЕНИЙ !
ВНИМАТЕЛЬНО ПОДУМАЙТЕ ЧТО КУДА, ЗАЧЕМ ВЫ ВВОДИТЕ, И КАК ЭТО ПОВЛИЯЕТ НА РАБОТУ СТАНКА.
Это не фен - это профессиональное оборудование. Действуйте осмысленно.
Все станки немного разные, все mach3 тоже, вы должны понять что и зачем я вас призываю делать, до того, как это делать...

_________________
хороший боцман любой обмер совершает веслом.

Эх...как ж я рад, что я ничего не тыкал:)хотя такое желание было уж очень огромным...чтоб станок поездил там и все такое:))в это плане нашему Игорю огромная благодарность:)просто безмерная:)

Да можно там всё тыкать.
Но работая с ЧПУ надо тыкая в деталях себе представлять "куды он метнется".
Да даже и при проблемах нет никаких существенных вещей, которые можно запороть.
Большой проблемой является отсутствие концевиков по осям, но цена комплектухи
невелика и в крайнем случае можно поменять что-нибудь.

Вот некоторые другие "супержелезки", то да...
Особенно американо-канадские с "супергайками" и "суперэлектроникой" (хорошо не ламповой).

_________________
хороший боцман любой обмер совершает веслом.

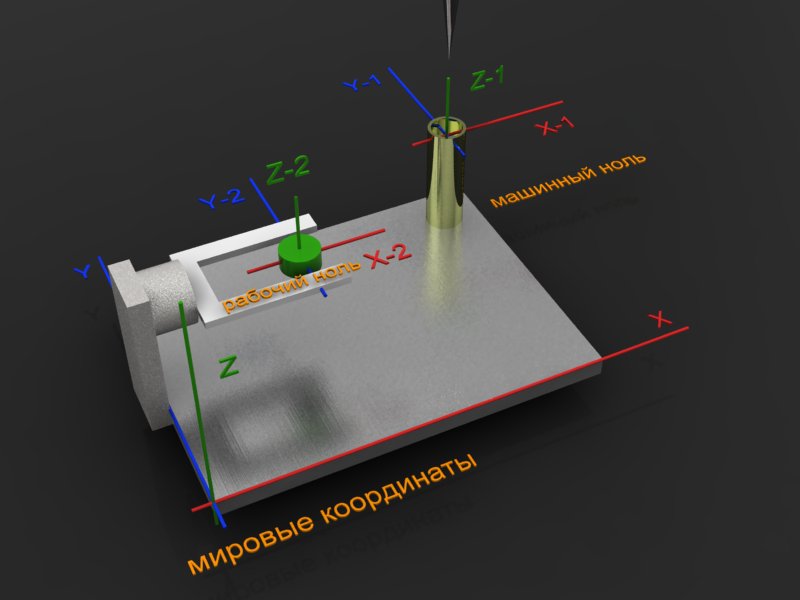

Вот я когда начинал разбираться со связкой станок-масн, тоже был немного в замешательстве от всех этих координат. Что бы понять всё это сделал для себя вот такую схему......см. рис.
После этого стало как то немного понятнее, что и где происходит.
Может и Вам поможет.
