нет.....вот этих.......ещё накладней!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Кто-нибудь пробовал : http://bitsbits.com/index.php?main_page ... cts_id=417
как они?

Нет. Исходя из общих соображений.
Кончик толще, 0.005 все-же...
Вероятно будет нормально, даже может лучше обычной, если вырезать ей-же края итп.
Для мелкого рельефа сильно сомневаюсь, что будет лучше.

_________________
хороший боцман любой обмер совершает веслом.

После нескольких попыток с пирамидками, поставил шуруп и решил им попробовать.
Скорость.....600
Шаг............0.02 (ставил 20% от 0.1мм) RhinoCam
Шпиндель...15000
Время резки......55 минут две стороны.
Воск Ferris File-A-Wax...набор пластинок 91Х36 мм разной толщины
Без СОЖ
Результат намного лучше чем с пирамидкой из gravman. После пирамидок оставалось много стружки. Стружка не омывалась, была как бы прилипшая. Удалял под микроскопом зубочисткой. И поверхность тоже соответственно была не очень качественной.
После шурупа стружки намного меньше, но всё таки она осталась. Есть несколько предположений: надо применять СОЖ, второе сильно острые и мелкие углы на модели и третье....качество воска.

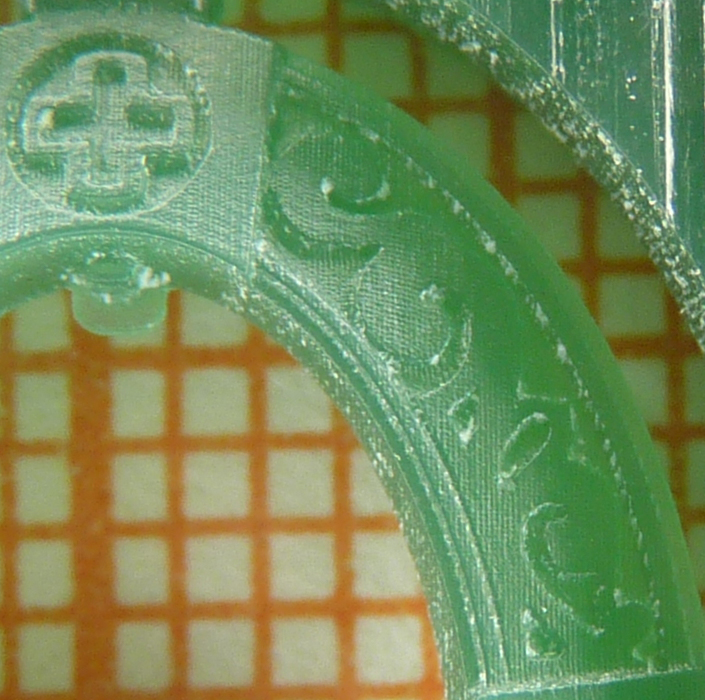

Поверхность намного приятней от шурупа, но при просмотре под микроскопом всё таки мне показалось, что можно добиться и лучшего результата (фото). Кто чего посоветует?
Или для таких размеров это нормальная поверхность?
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

вроде бы какая то не очень поверхность... присоединяюсь к просьбе Игоря, посоветовать, отчего это может быть? Насколько я понял, грешить на фрезу уже нельзя... может что то с програмной стороны не так?

_________________
неглубокий пользователь Стрежа и 3дэМакса

Чёй-то, гдей-то дребезжит.
1. Тонкие суппорты
2. Плохо зажат воск в рамке
3. Плохо зажата рамка в поворотке.
4. Станок стоит на хлипкой поверхности.

А почему?
Игорь, а ты проверял пятно ? Коснись фрезой поверхности и рассмотри под микроскопом, а не описывает ли фреза окружность.
А 55 минут это может быть мало, если у тебя под деталюхой миллиметровка лежит, типа я бы уменьшил шаг. Хочешь сэкономить время - дели стратегию на несколько процессов. Там где поверхность не ответственная - пошустрей, а где хочешь красивую картинку - терпи на меньшей скорости и с шагом поменьЧе

Одну ошибку откопал!

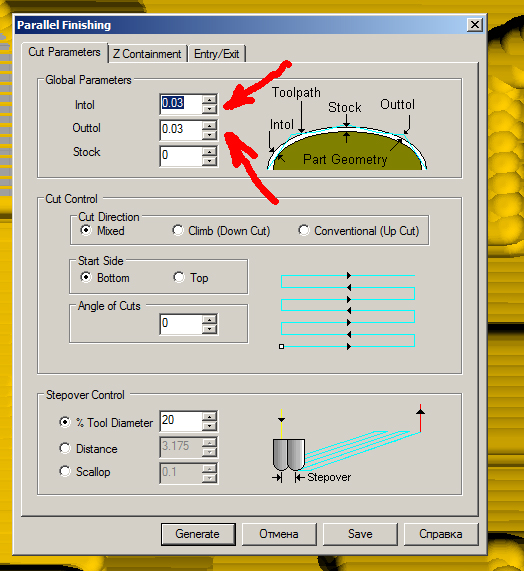

Дело в невнимательном обращении с RhinoCam. рис-1. Параметры, которые помеченные стрелочками, не давали уменьшать шаг меньше своего значения! Т.е. я ставил 0.02, а в УП всё равно оставалось 0.03!
Это я понял когда начал в Rhino измерять расстояние между шагами в УП.

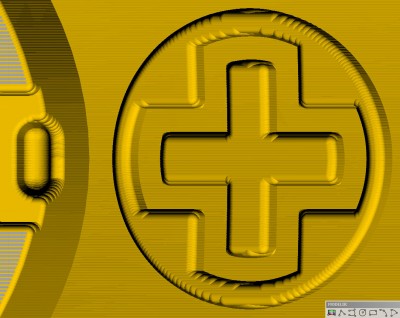

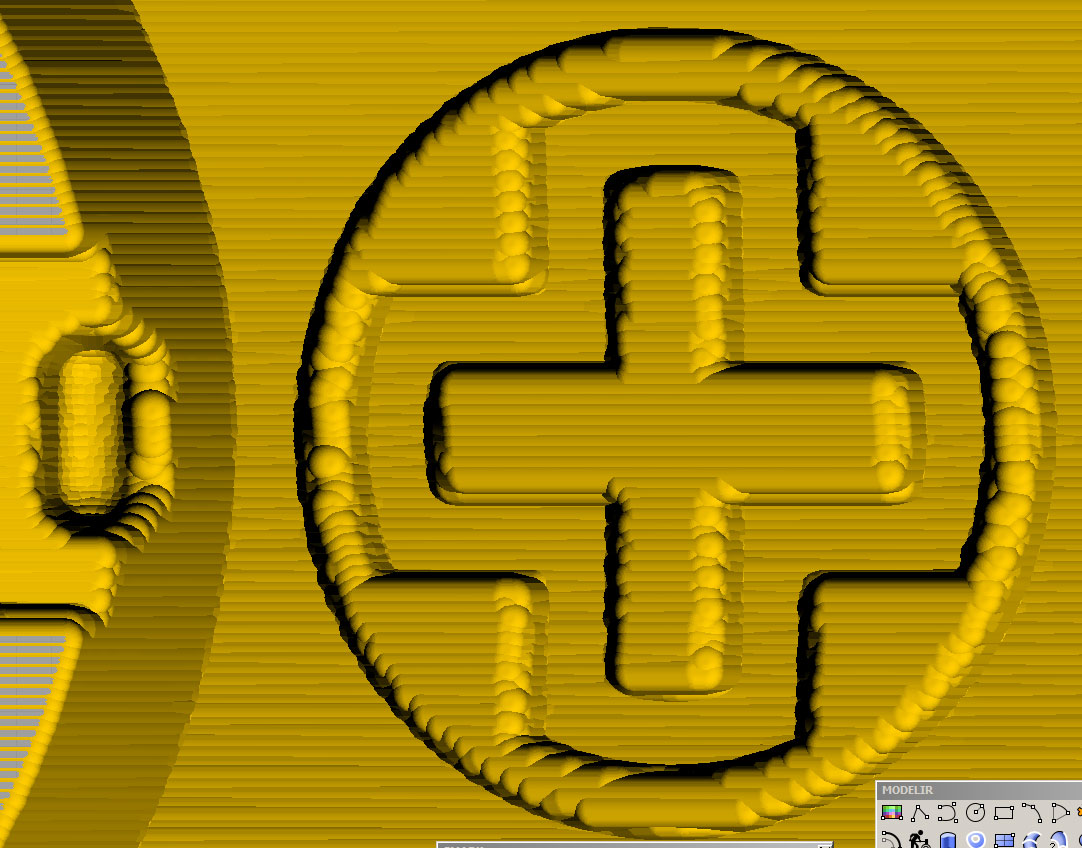

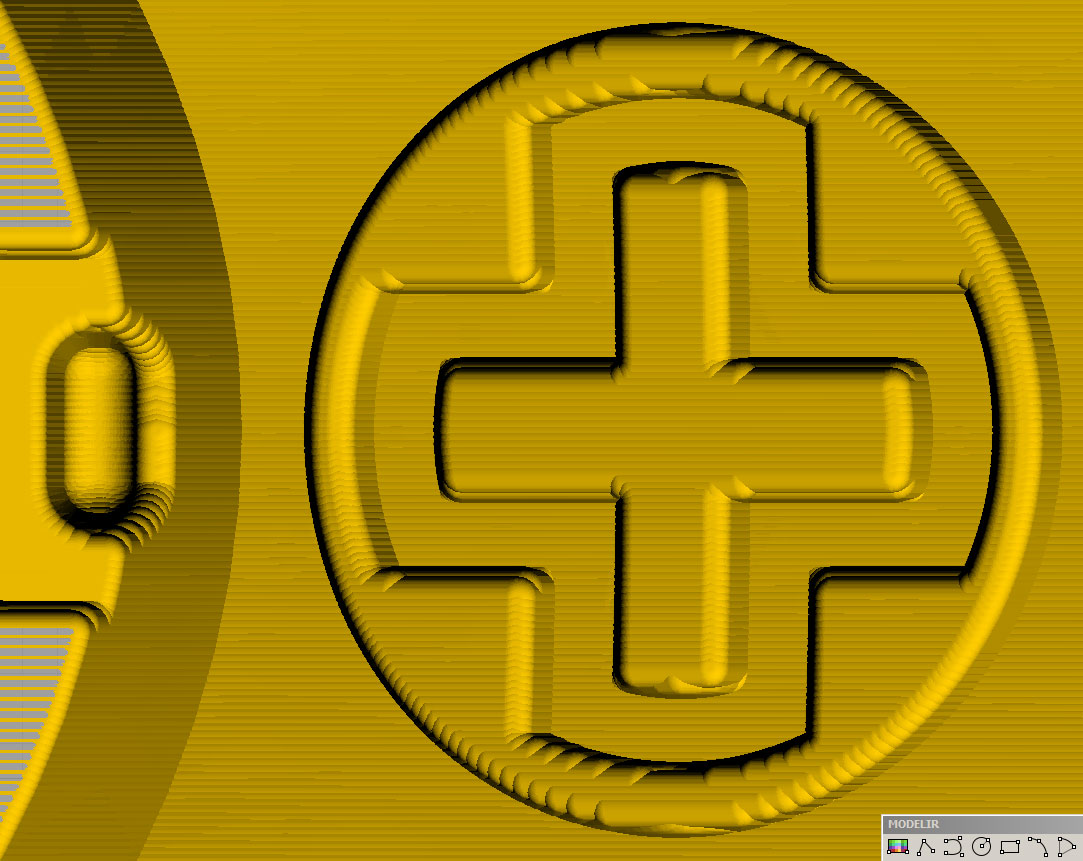

На рисунках 2 и 3 видна разница всего одну сотку! Кстати время УП увеличилось почти в двое.
И ещё нашёл одну ошибку.
Я ставил скорость реза 400......но в G-кодах она была 600 (наверное тоже многовато для мелких деталей)
так вот.....посмотрел постпроцессор для СТРИЖА.....там Feed Rate (уровень подачи) от1200 до 600.
Наверное надо поправить, но это я у Леонида уточню.
После новой пробы фото выложу.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Спасибо, не знал о таком способе.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Совсем крамольный совет(помидорами не закидывать!): попробуй без черновой. Интереса ради.
