Karat
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#41  Сообщение Добавлено: 24 мар 2012, 07:41
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.
HovK писал(а):
Мне кажется, тень от крапанов в крайнем ряду будет минимальна, потому можно тупо на поворотке по кругу.
Если есть желание показать класс: по двум сторонам+ротари... при этом я подстраховался бы и для резки по двум сторонам соорудил бы "покрывало" для той части, где крапана... На поворотке, конечно же, без покрывала.
но сначала попробовал бы первый вариант.


Что за "покрывало"?
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#42  Сообщение Добавлено: 24 мар 2012, 10:38
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Что-нибудь, что не дало бы прорезАть крапана и посадочные при резке по двум сторонам.


За это сообщение автора HovK поблагодарил: Karat (24 мар 2012, 11:19)
  Рейтинг: 16.67%
Вернуться к началу
 Профиль

ravant
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#43  Сообщение Добавлено: 24 мар 2012, 12:16
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
а зачем? как раз по двум сторонам и можно убрать тень под внешними крапанами
Вернуться к началу
 Профиль

Karat
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#44  Сообщение Добавлено: 24 мар 2012, 14:05
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.
Попробую на следующей неделе вырезать. Резать буду по 2м сторонам + ротари. Единственное что еще не обдумал, поддержки как сделать. Поменьше размером, да побольше количеством? И как для поворотной отметить начало координат. Не пирамидкой же, хотя...
Вернуться к началу
 Профиль

misterX
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#45  Сообщение Добавлено: 24 мар 2012, 14:15
Не в сети

Зарегистрирован: 08 янв 2011, 20:22
Сообщения: 171
Благодарил (а): 8 раз.
Поблагодарили: 4 раз.
А почему бы не пирамидкой? При ротари она срежется как и поддержки, а вообще я для начала бы все таки бы вырезал по кругу, думаю при таком количестве крапанов и их размерах, даже мизерная погрешность при обнуление по маячку даст кашу, хотя надо пробовать, а если только по кругу то тень если и будет то не критичная, короче все надо пробовать
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#46  Сообщение Добавлено: 24 мар 2012, 14:37
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
ravant писал(а):
а зачем?

misterX писал(а):
при таком количестве крапанов и их размерах, даже мизерная погрешность при обнуление по маячку даст кашу

я бы тоже сначала попробовал на поворотке. Можно сделать визуализацию;)
Вернуться к началу
 Профиль

Шамиль
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#47  Сообщение Добавлено: 02 апр 2012, 20:08
Не в сети

Зарегистрирован: 02 апр 2012, 19:42
Сообщения: 10
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

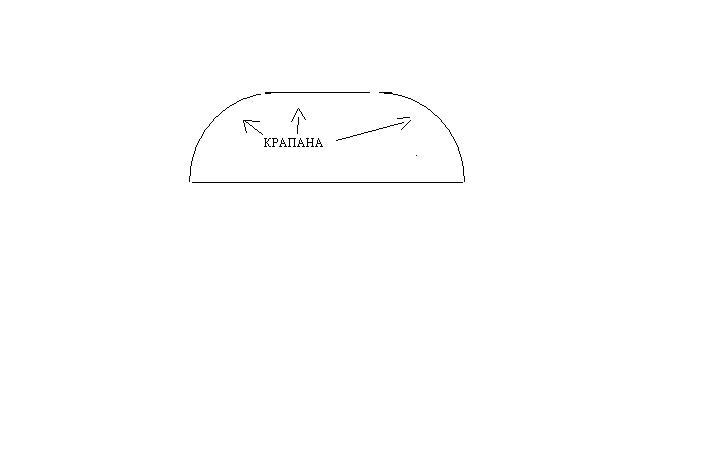

уважаемые гуру, прошу ответить, возможно ли вырезать подобное, зная радиус закругления с обеих сторон?
желательно уложиться в одной УП.

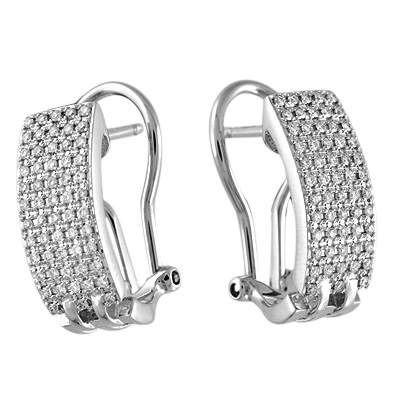

конечное изделие будет напоминать представленные серьги


Вложения:
IVS347679.jpg [ 38.98 КБ | Просмотров: 3028 ]
ить.JPG [ 9.34 КБ | Просмотров: 3028 ]
Вернуться к началу
 Профиль

Шамиль
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#48  Сообщение Добавлено: 02 апр 2012, 20:37
Не в сети

Зарегистрирован: 02 апр 2012, 19:42
Сообщения: 10
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
madCAM мне в помощь :)
Вернуться к началу
 Профиль

misterX
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#49  Сообщение Добавлено: 02 апр 2012, 22:57
Не в сети

Зарегистрирован: 08 янв 2011, 20:22
Сообщения: 171
Благодарил (а): 8 раз.
Поблагодарили: 4 раз.
В ДП можно по 4 м сторонам
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Как Это вырезать? (Стратегия и крепление заготовки)
Номер сообщения:#50  Сообщение Добавлено: 03 апр 2012, 01:53
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Эскиз как-то с образцом не соответствуют друг другу.
На образце "гнутиё" в одной плоскости... поизвращавшись и с дескпрото можно наверное вырезать,
задавая разные области и поворачивая на разные углы.
Но лучше чего поумнее использовать, конечно.

_________________
хороший боцман любой обмер совершает веслом.
