Ничего не понял, но на моей по-моему даже 10 градусов конус был... чтобы прям шурупом центральное отверстие резать.

_________________
хороший боцман любой обмер совершает веслом.

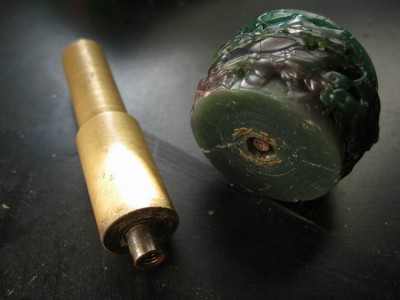

Вот этот "палец".

_________________
3д-дизайнер ювелирных украшений

В чем вопрос-то ? У меня по-моему такой-же.

_________________
хороший боцман любой обмер совершает веслом.

Как на этот палец строго нацепить вот типа такого с 2-х сторон порезанного кольца. Для дорезки "по кругу"

_________________
3д-дизайнер ювелирных украшений

Сделать в центре коническое отверстие, с квадратным будет "туго" .
Надеть - прикрутить, по микроскопу обнулиться по А. Сам сразу скажу не пользуюсь таким методом.

Либо надеть болванку воска, прикрутить, сделать на ней посадку квадратную, на посадку надеть кольцо.

_________________
хороший боцман любой обмер совершает веслом.

А почему "коническое", а не просто - кругло-цилиндрическое?

С восковой посадкой как-то не внушает (в плане строгости).

_________________
3д-дизайнер ювелирных украшений

Коническое потому, что [ шуруп ] обычно имеет угол 10 градусов.
Вообще-же следует замерить свою оснастку, и сделать такое отверстие, какова оснастка.
В моём случае она коническая по-моему была.

_________________
хороший боцман любой обмер совершает веслом.

Я не знаю кто такая "строгость", я довольно редко делаю такие вещи, но
при посадке воск-воск на квадрат мне ни разу не удалось потом эти
две детали рассоединить... Задача в целом и не стояла, в любом случае
всё одноразовое, но просто так снять не получалось

_________________
хороший боцман любой обмер совершает веслом.

Пока есть доступ к станку охота поэксперементировать с техническим литьем.

Но там довольно крупные детали и ювелирного воска жаль.

Действительно ли можно резать инжекторный воск?
И что это за "смесь воды с маслом" для полива? Это в чем же надо их смешивать...

Какие еще есть альтернативы по дешевому воску для технического литья?

_________________
3д-дизайнер ювелирных украшений

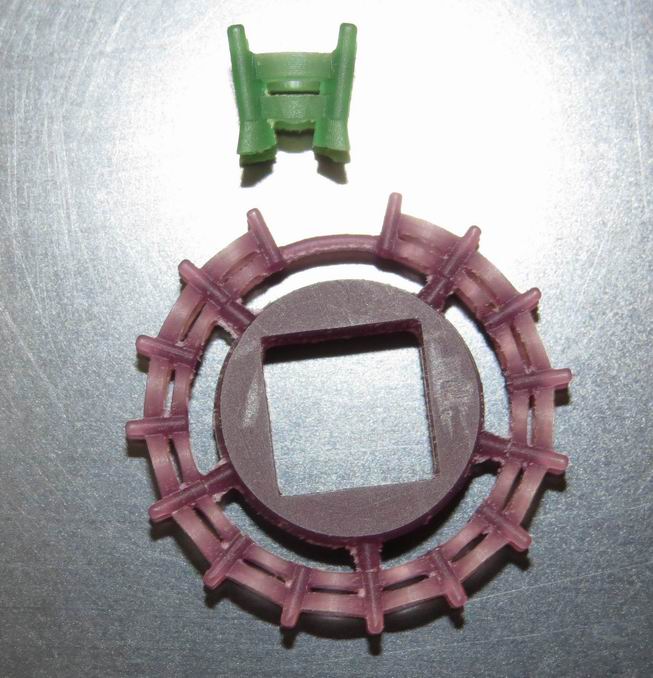

После двух сторон вставляю в патрон кусок воска, точу на нем куб со всеми привязками. На куб напяливаю обработанное с двух сторон кольцо. Внутри кольца находятся поддержки, за поддержками "мясо", в котором квадрат. Этот квадрат внутри обработан торцевой фрезой, по углам, для компенсации радиуса фрезы, просверлены отверстия. Ну и припуск в пару соток. "Мама" насаживается на "папу" (тот самый обработанный кусок воска), капелька суперклея, далее запускается обработка по кругу (4 сторонам) и все такое. Из плюсов - не надо искать нули по "шипу", из минусов - снять практически невозможно, вырезаю бормашиной со сломанной чистовой фрезой.

Barban

Да, инжекторный воск резать можно, только тонкой проработки не получите. По качеству проработки ориентируетесь на радиусный гравер 0,3-0,5мм. Смесь - просто вода и масло, понимаю, что смешивать их бесполезно, но соевое масло на дороге тоже не валяется.
