.....жил был мамонт, жевал травку и не думал что через 14 тыс лет его бивни будут подвергаться такой экзекуции....

вообщем наконец-то дошли руки до кости, вырезал
все по-порядку:

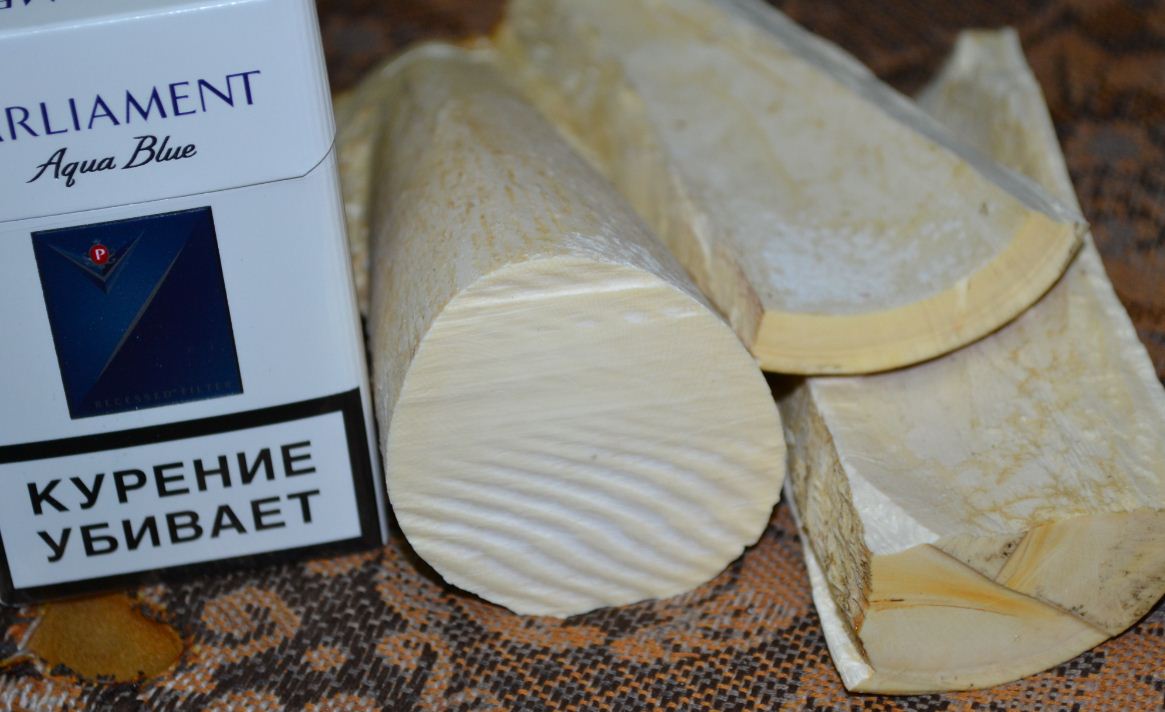

сам бивень резал ножовкой по металлу на пятачки, решил использовать пульпу, а не кору, эх и тяжело я вам скажу было ее пилить
фрезы брал в гравмане, так как битсовскими решил не рисковать
для черновой обработки - сфера круглая 2 мм
для чистовой - радиусный гравер 10 гр 0.2 мм (ARJ31002) для магния латуни и алюминия

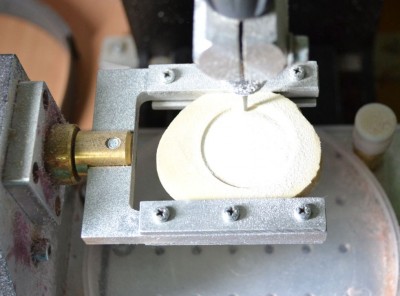

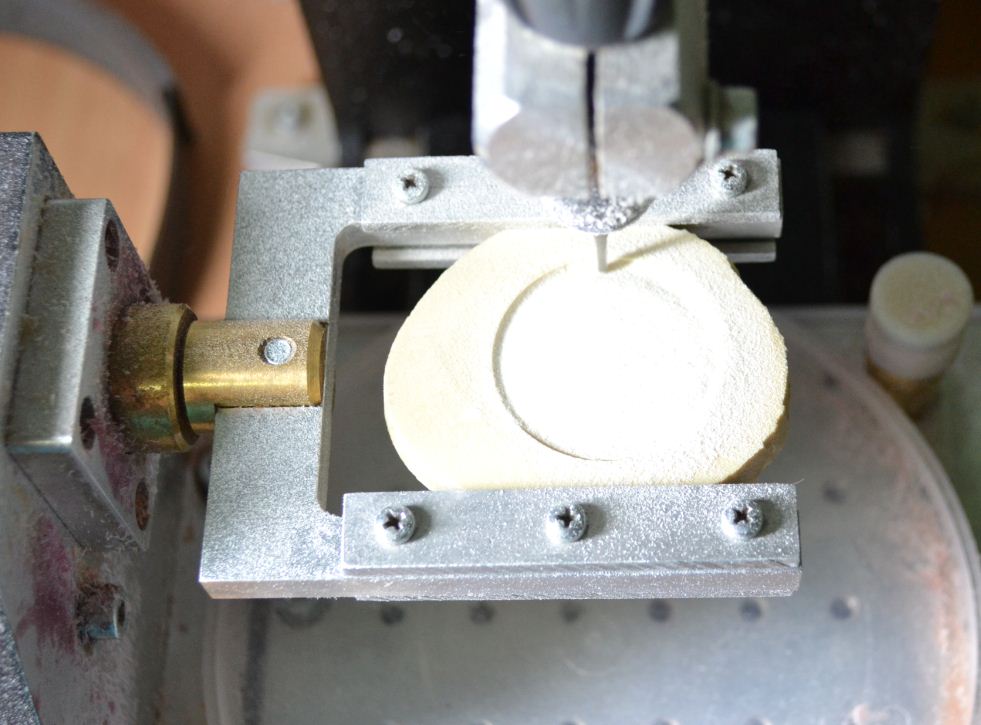

медальон двухсторонний суммарная высота рельефа 5.5 мм, заготовку сделал толщиной 10 мм, во-первых отпилить тонко ножовкой - сложно, немного пропилив - скалывается, во-вторых при резке на станке думалось что ,,вести,,заготовку при такой толщине не будет (как оказалось позже - все равно повело и сорвало с поддержек), стандартную стрижовскую рамку усилил алюминиевыми губками (вместо пластика) для более надежной фиксации кости
вообщем обработка по сторонам составила 20 часов, 13 черновая, 7 чистовая (диаметр медальона 31 мм)
Фрезы показали себя (как мне показалось) очень хорошо, сфера вроде как даже не затупилась после 13 часов работы (смотрел под микроскопом)
не было особой надежды на 10 град, но и этот гравер показал себя очень даже не плохо, с рельефом справился на 5, не наполосил, поверхность практически блестит, короче понравилось
режимы:
черновая - растр, шаг 0.2, послойное снятие слоев по 0.2 мм подача 200 (думаю можно 250) обороты 30000 припуск 0.15
чистовая - растр, шаг 0.02 подача 200 (думаю можно 300) обороты 30000

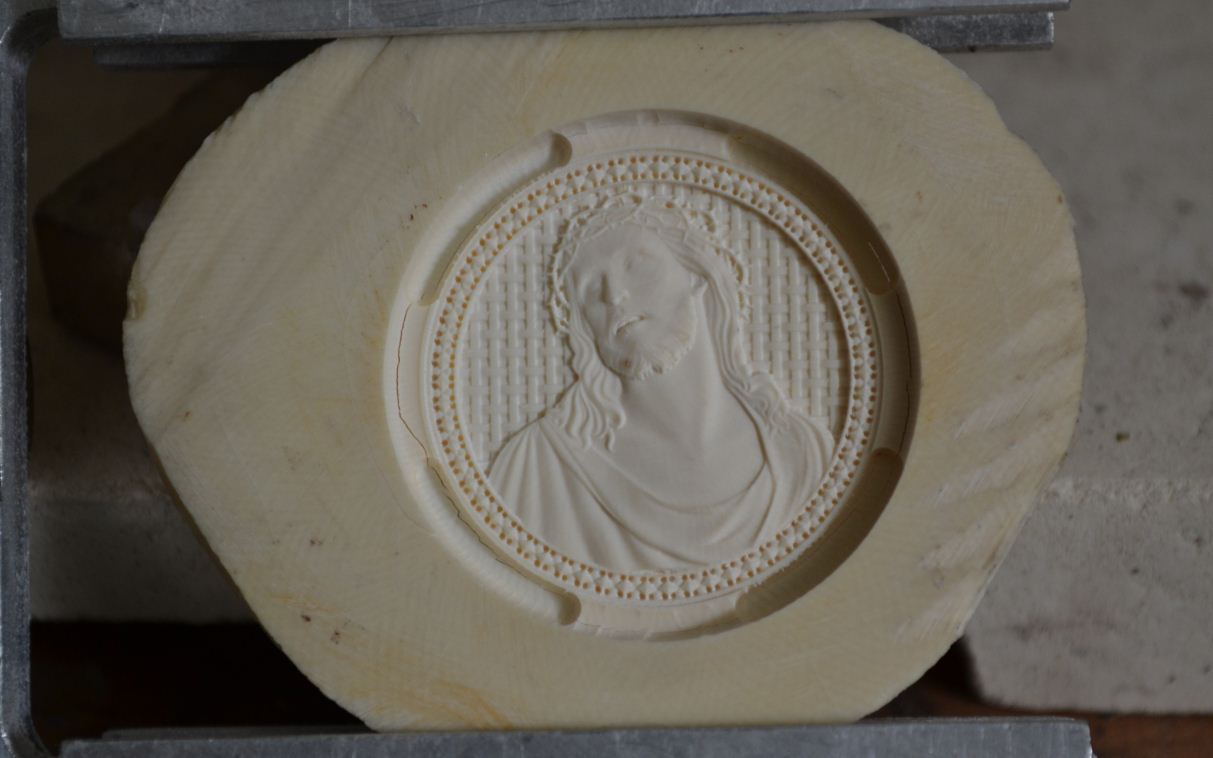

после обработки когда станок уже выполнил все операции, а заготовка еще в рамке, 3 щелчка и екнуло сердце, лопнули поддержки, пришлось края опиливать вручную, вместо обрезки по вектору програмно
вообщем результатом остался доволен, единственное зло - это ПЫЛЬ, а вернее мука которая получается, она везде, в том числе и во рту

темная точка на бороде - нерв (это ведь пульпа)

Не зря

С почином).
Хорошая работа. Понравилось.

спасибо за информацию
а можно в целях ликбеза для соратников построение УП со сменной фрез (как человек прошедший все преграды)
буду благодарен за любой ответ

Это.. стесняюсь спросить - лопнули поддержки с нижнего фото ?
Которые 50% окружности в сумме занимают ?

ЗЫ. Сырье сами закупали или клиент припёр ? Мне что-то досталось хуже качеством в разы.

_________________
хороший боцман любой обмер совершает веслом.

УП считалось в арткаме, Savos, немного я не понял, вас интересует как сменить фрезы? Черновая Уп отработала, станок остановился, посылаем его в ,,позицию смены инструмента,, снимаем фрезу, ставим фрезу для чистовой, опять базируемся по датчику нуля, принимает базу, поднимаемся на безопасную высоту ( у меня в ручном режиме) и жмем ,,возврат в нули,, закрываем черновую уп, открываем чистовую уп, жмем пуск - пошла чистовая уп
SVP, нет сырье мое, я же вам давал телефон (в личку), искал через гугл, прислали наложным платежом, у продавца помоему еще оставался небольшой кусок
Да поддержки лопнули, но надо оговориться там вторая сторона тоже уже вырезана, между поддержками осталась так называемая пленка, это не ошибка по Z, эта ,,пленка,, черновой припуск по 0,15, за пределами медальона чистовой не проходил, а зачем? Поддержки и пленку планировалось убрать черновой торцевой 2 х мм фрезой ,,3д обрезка,, но побоялся обрезать так как увидел что все поддержки лопнули, поэтому проще было лобзиком аккуратно все обрезать

понял - спасибо
на каждую операцию - отдельная уп
проблем со сдвигом небыло?

Нет, сдвигов небыло, комп не выключался, визуализация выкл, кстати когда был Роланд, на файлах (уп) таких размеров сдвиги почему то были, со Стрижом таких проблем нет

к...............misterX
Очень полезная и нужная информация!
В скором времени собираюсь попробовать резать самшит, параметры буду использовать Ваши.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

нифигаж, как лопнуло!!! у меня когда лопнуло - оторвалось от одной поддержечки (сечением 1х4мм)...
есть подозрение, что это вот от чего:
мои заготовки были напилены вдоль бивня - на "доски", а Вы делали срез торца. Видимо там напряжения разные.
