igor
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#31  Сообщение Добавлено: 28 сен 2011, 21:06
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
HovK писал(а):
Еще не выставил?!!!!!

:D .........да нет ещё. Там надо конструкцию ножек дорабатывать.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#32  Сообщение Добавлено: 28 сен 2011, 21:23
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
HovK писал(а):
SVP писал(а):
Интересно какие еще есть хорошие варианты ?

http://www.staninkom.com.ua/catalog/356.html
http://www.geototal.ru/goodlist/155/154/
http://ptsmoscow.ru/uglomer.html


Непонятно одно: нафига ?
Вы блок воска внутри рамки тоже по уровню выставляете :) ?
А его там очень по-разному можно зафиксировать...

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#33  Сообщение Добавлено: 28 сен 2011, 21:27
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
SVP писал(а):
HovK писал(а):
SVP писал(а):
Интересно какие еще есть хорошие варианты ?

http://www.staninkom.com.ua/catalog/356.html
http://www.geototal.ru/goodlist/155/154/
http://ptsmoscow.ru/uglomer.html


Непонятно одно: нафига ?
Вы блок воска внутри рамки тоже по уровню выставляете :) ?
А его там очень по-разному можно зафиксировать...


Я вот почему и задал этот вопрос.....если толщина блока позволяет, то ведь небольшой перекос не будет иметь значения. Просто изделие будет не параллельно блоку и всё.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#34  Сообщение Добавлено: 28 сен 2011, 22:35
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
HovK писал(а):
..я имел неосторожность признаться, что пользуюсь обычным угольником и был нещадно осмеян;)

Я тоже пользуюсь обычным пластиковым ученическим угольником) и никто вроде над этим пока не смеётся...
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#35  Сообщение Добавлено: 28 сен 2011, 22:37
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
igor писал(а):
HovK писал(а):
а если серьезно: при резке по двум сторонам для ненановыставления критична разность толщин модели и воскового блока.


Под угольник.....там не куда приложить вторую сторону угольника.
Если только выставить рамку под 90 градусов к столу, а потом повернуть программно.

Совершенно правильно!
Вначале рамка ставится вертикально по угольнику, а потом программно на -90 град. Кстати, эта кнопочка специально для этого сделана Леонидом)
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#36  Сообщение Добавлено: 28 сен 2011, 22:40
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Фокин Сергей писал(а):
Вначале рамка ставится вертикально по угольнику, а потом программно на -90 град. Кстати, эта кнопочка специально для этого сделана Леонидом)

Спасибо!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#37  Сообщение Добавлено: 29 сен 2011, 21:39
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.

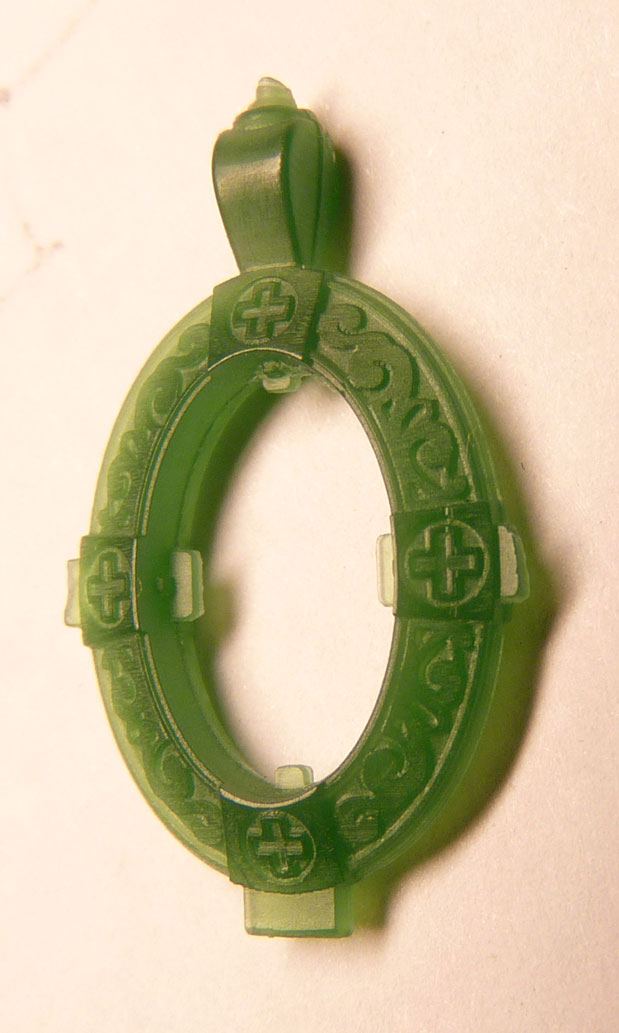

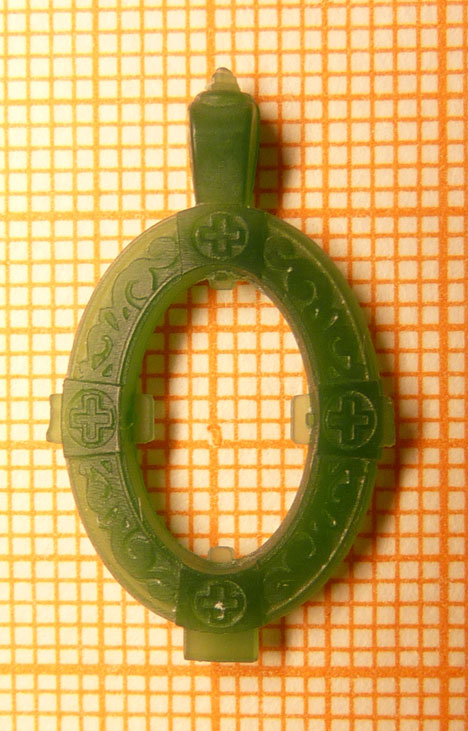

Первый ком.....блином :)

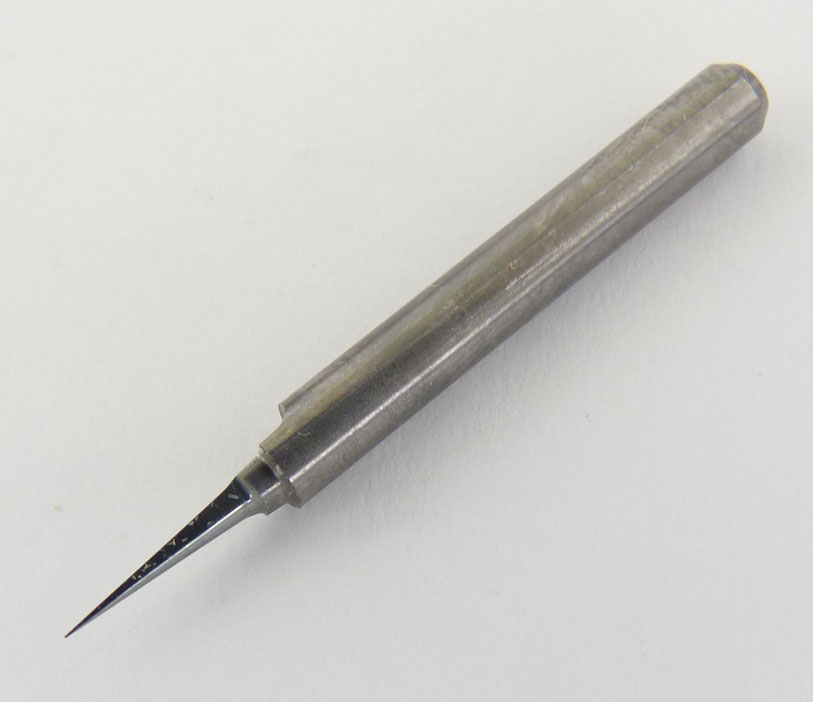

Резал такой фрезой (шуруп пока жалко, надо привыкнуть к станку).
Конечно после неё осталось много грязи и прилипшей стружки, чистил, мыл. По этому немного замыленая восковка.
Есть небольшое смещение по Y, но это я в Mach, что-то наковырял. Завтра буду смотреть. По кресту полоса, это граница двух операций. Я одну операцию пускал по Х, а другую по Y, вот они там пересеклись некрасиво. Уже понял как буду делать в следующий раз.
Пока я доволен результатом.
Ах да:
Шаг делал....0.02
Скорость......400
Шпиндель....10000
Время на обе стороны.........2 часа 52 мин.


Вложения:
003.jpg [ 82.84 КБ | Просмотров: 3119 ]
002.jpg [ 95.64 КБ | Просмотров: 3119 ]
001.jpg [ 37.58 КБ | Просмотров: 3119 ]

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

fatherzmey
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#38  Сообщение Добавлено: 30 сен 2011, 19:43
Не в сети

Зарегистрирован: 19 июн 2011, 12:05
Сообщения: 123
Откуда: Ярославль
Благодарил (а): 3 раз.
Поблагодарили: 2 раз.
что за фреза? сколько денег такая и где купить? пора уже запасаться инструментом :-)
присмотрелся, как тов сё в полоску... отчего так может быть?

_________________
неглубокий пользователь Стрежа и 3дэМакса
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#39  Сообщение Добавлено: 30 сен 2011, 19:54
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
fatherzmey писал(а):
что за фреза? сколько денег такая и где купить? пора уже запасаться инструментом :-)

Да она фиговая...использую только для проб....покупал в http://www.gravman.ru/contact.htm когда был ещё Roland MDX-15. Вчера её (фрезу) смотрел под микроскопом........ :shock: просто ужас!
Надо покупать шуруп! Посмотри по поиску http://www.jwiki.ru (набери шуруп).
Тут как то собирались несколько человек и покупали в штатах. Я тоже купил 3 штуки, но пока жалею...надо привыкнуть к станку, что бы не сломать.
Вот может ещё раз попробовать собраться и сделать такой заказ. У меня просто нет возможностей и знаний как это делать.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#40  Сообщение Добавлено: 01 окт 2011, 03:10
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Для того, чтобы научиться не ломать фрезы, нужно научиться их ломать. ;)
