Геометрически понятно, что кроме Z придется еще и по X двигаться.
Проблем тут вроде бы нету, вопрос в том, есть ли подходящий софт.

_________________
хороший боцман любой обмер совершает веслом.

не уверен((
вот если б он(шпиндель) поворачивался вокруг оси, соответствующей Z0.. ..

Я вижу только один вариантна для 4+: прокрутить на поворотке_повернуть шпиндель_обработать верхушку, поменяв местами X и Z.
Наши зарубежные коллеги)) не случайно редко ставят крапана для мелочевки- ручной труд хорошего закрепщика и смотрится и ценится. И вся работа становится как бы "ручной".

Да никто не знает как создать УП для поворотного шпинделя. Необходима схема шпиндель-стол, в ПоверМил есть такая схема, но Леонид говорит, что необходим ещё какой то модуль для просчёта.

А эээ... сгенерировать для обычной обработки, а потом компенсировать самостоятельно движение по Z не получается ?
Там же можно зная центр по Z, угол его наклона и необходимую глубину посчитать и вовне нужную корректировку, не ?
Пока не могу сообразить всё целиком, но сдается мне программа не очень сложная должна получиться.
Возможно даже простым экселем можно обойтись.

С поворотом шпинделя на 90 градусов всё понятно, вот с на 45 градусов уже интереснее было бы.
Конкретно для этой задачи, поди можно самостоятельно УП написать, в блокноте.
Если, конечно, кому-то нужно без теней и с прочим извращением.

ЗЫ. Буду думать

_________________
хороший боцман любой обмер совершает веслом.

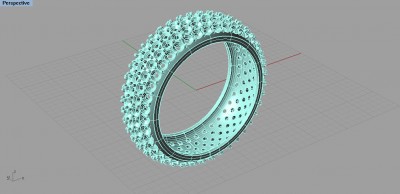

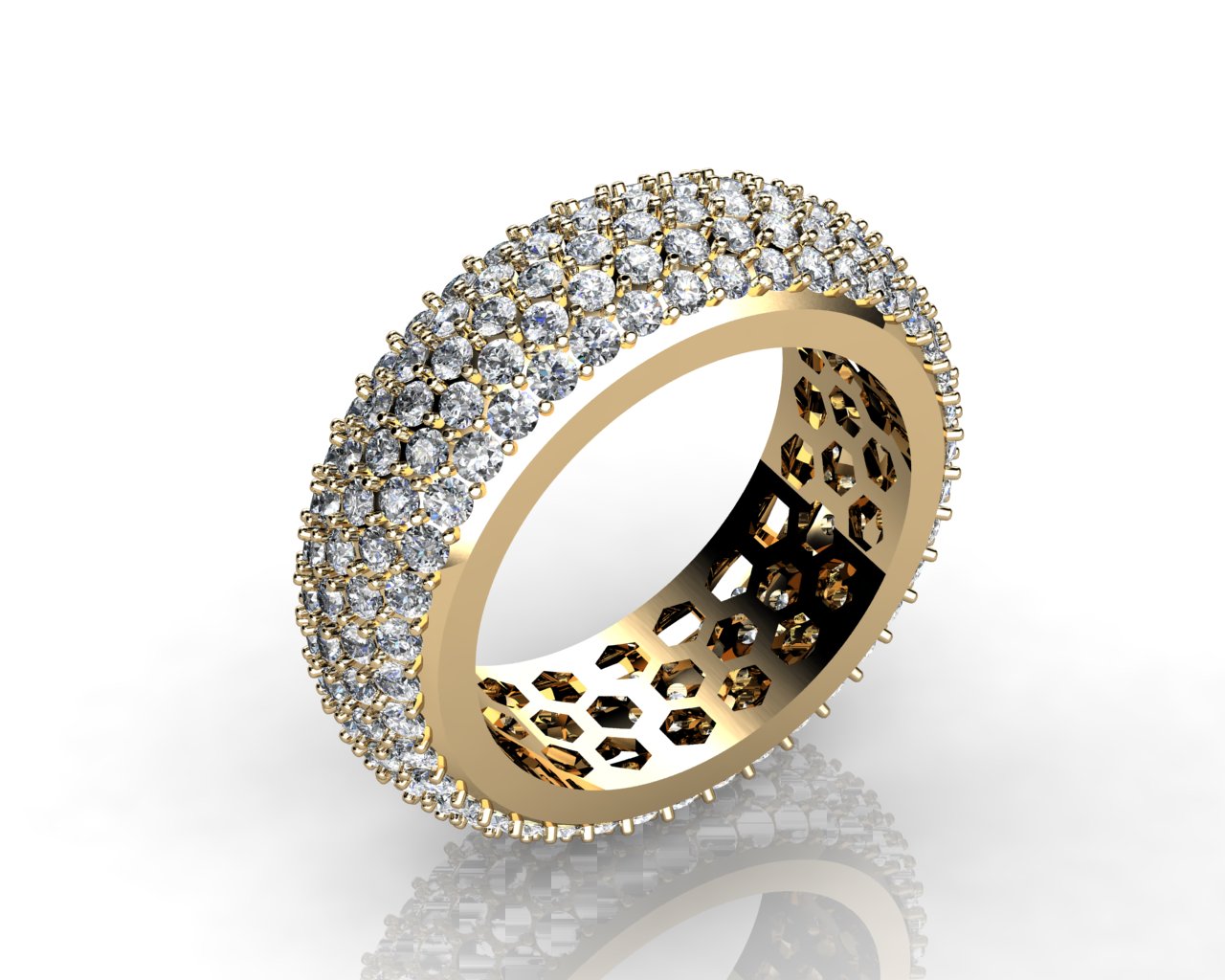

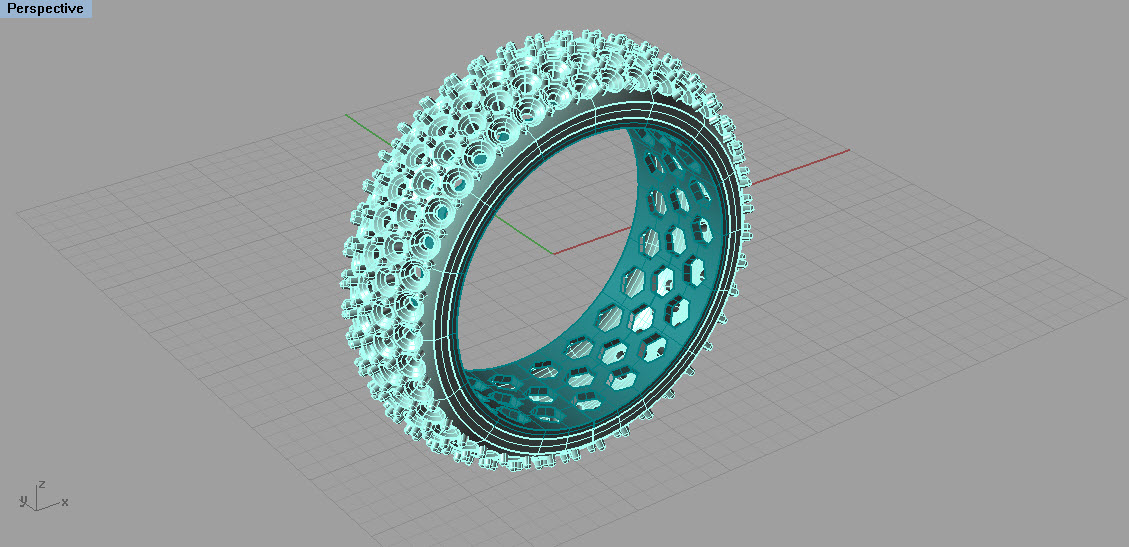

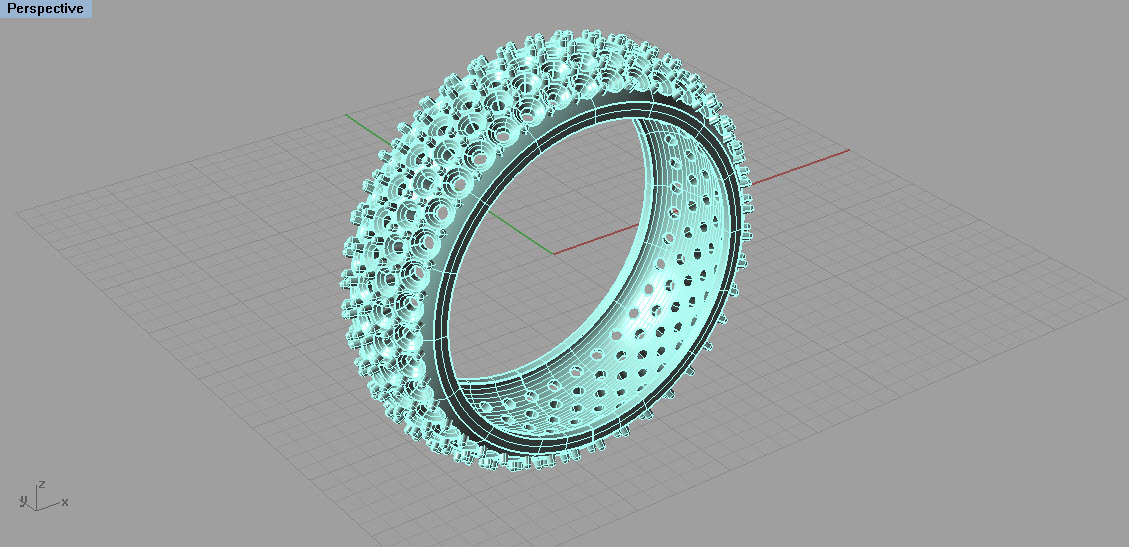

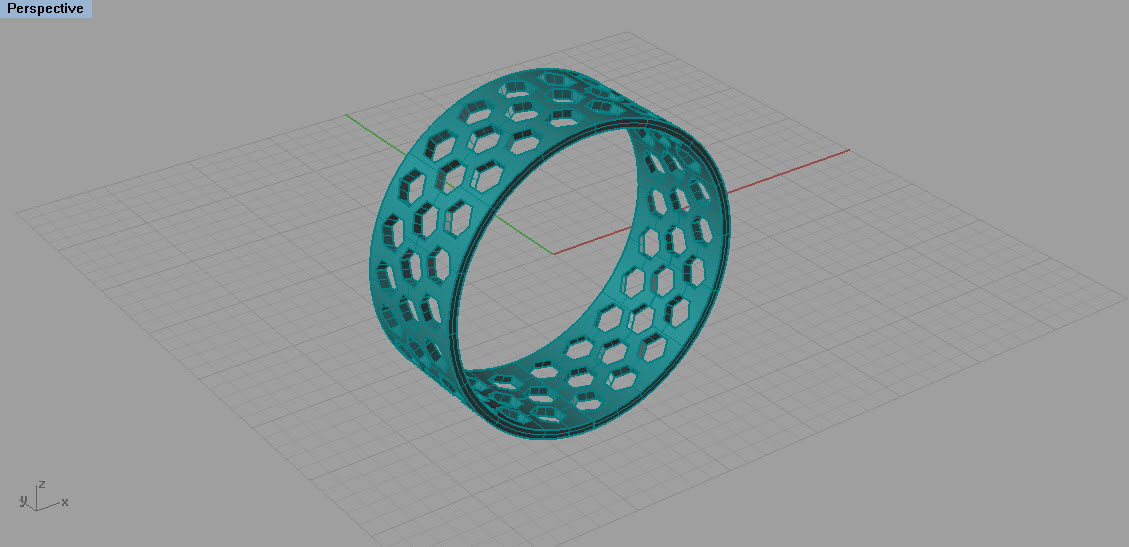

Прошу совета. Есть модель кольца. Состоит из двух частей - втулка и внешняя часть. Со втулкой проблем нет, а вот внешнюю часть не знаю как вырезать. Подскажите, может кто сталкивался с подобным. И еще, выборку внутри не обязательно резать на станке. Планировал убрать лишнее "ручками".

Мне кажется, тень от крапанов в крайнем ряду будет минимальна, потому можно тупо на поворотке по кругу.
Если есть желание показать класс: по двум сторонам+ротари... при этом я подстраховался бы и для резки по двум сторонам соорудил бы "покрывало" для той части, где крапана... На поворотке, конечно же, без покрывала.
но сначала попробовал бы первый вариант.

;.. продолжение: поднутрение бы сделал крупным шаровым бором 2.35 при повернутом шпинделе..в ручном режиме..или полуручном.. Именно для этого прикупил марафон с цангой 2.35. Вриант для первого варианта.

а можно по подробней об этом, желательно в картинках и с цифрами желательно )

сфоткаю, когда/если резать буду подобное.
