"СТРИЖ"....для начинающих.

SVP

Небось не по центру лежит само кольцо...
Стратегия странная выбрана несказанно. Шаг тоже.
Впрочем я такой не пользовался никогда, смысла не было, возможно и должно работать...

sergey

Палыч писал(а):

Фокин Сергей писал(а):

Палыч писал(а):

И еще. В месте где фреза меняет направление при резке циркулар ( по час. стрелке- против час. стрелки) остаются зарезы как снаружи кольца так и внутри. Как можно этого избежать?

Включить опцию Спираль.
Фреза будет двигаться по спирали не меняя направления.

Пробовал, внутр. диаметр кольца получается не круглый, а как у спирали: как это объяснить, конец траектории как бы в сторону выступает, не знаю понятно ли описал...

Вы решили проблему если да то как?

Палыч

sergey писал(а):

Палыч писал(а):

Фокин Сергей писал(а):

Палыч писал(а):

И еще. В месте где фреза меняет направление при резке циркулар ( по час. стрелке- против час. стрелки) остаются зарезы как снаружи кольца так и внутри. Как можно этого избежать?

Включить опцию Спираль.
Фреза будет двигаться по спирали не меняя направления.

Пробовал, внутр. диаметр кольца получается не круглый, а как у спирали: как это объяснить, конец траектории как бы в сторону выступает, не знаю понятно ли описал...

Вы решили проблему если да то как?

Да, в общем решил, просто через 2D операции. Требуемый диаметр минус диаметр фрезы= диаметр окружности,которуя надо создать в рино. Шаг по Z установил в 0.01, получилось то что надо-почти идеально гладкая поверхность.

Палыч

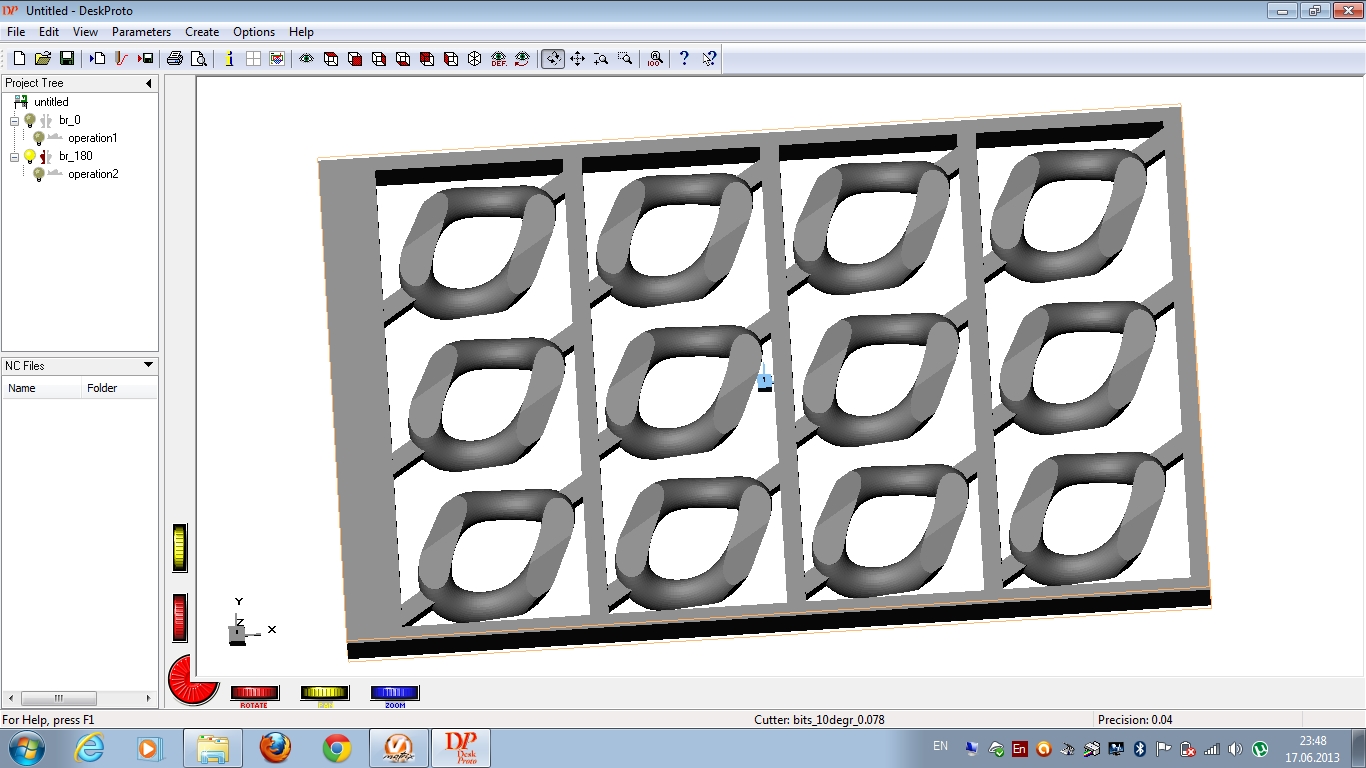

Посоветуйте,пожалуйста, какой фрезой лучше и быстрее можно вырезать эти звенья?

Вложение:

2013-06-17 23-48-3.jpg [ 402.68 КБ | Просмотров: 2587 ]

Я поставил резать profile tool 10 град. кончик flat 0,1(boll все поломал уже :cry:

) Шаг 0,04 подача 500 скорость 15000. Так вот время резки оказалось около18 часов, что то как то многовато по моему, или нет?

Black Diamond

где то на форуме мелькал топик...а том, как можно многократно множить одну и ту же детальку...все вместе очень долго.по одному выделять тоже долго. Спросите у svp...он сталкивался вроде.

SVP

У меня такая задача стояла только один раз, наделал программ "по одному".
Заняло с час времени.
Топик есть, пробовать не пробовал еще, не вставала задача с тех пор.

Палыч

Ребята, подскажите как заставить вращаться поворотку для того чтобы проточить отверстие под палец в ручном режиме?

SVP

Поворотка - ось А.

Палыч

Да, ось А. Но как ее заставить вращаться? При этом поднимая по z

SVP

Значения в градусах.
1 оборот - 360 градусов.
Попробуйте команды типа А3600Z10, но в целом это неверный подход.
Надо не по Z поднимать, а по X вводить потихоньку.
Тут где-то была тема с подробностями
