Мне бы тоже хотелось... но боюсь никогда не увижу:))

эта восковка комерческая, на заказ делал другому ювелиру.

Продолжу тему.

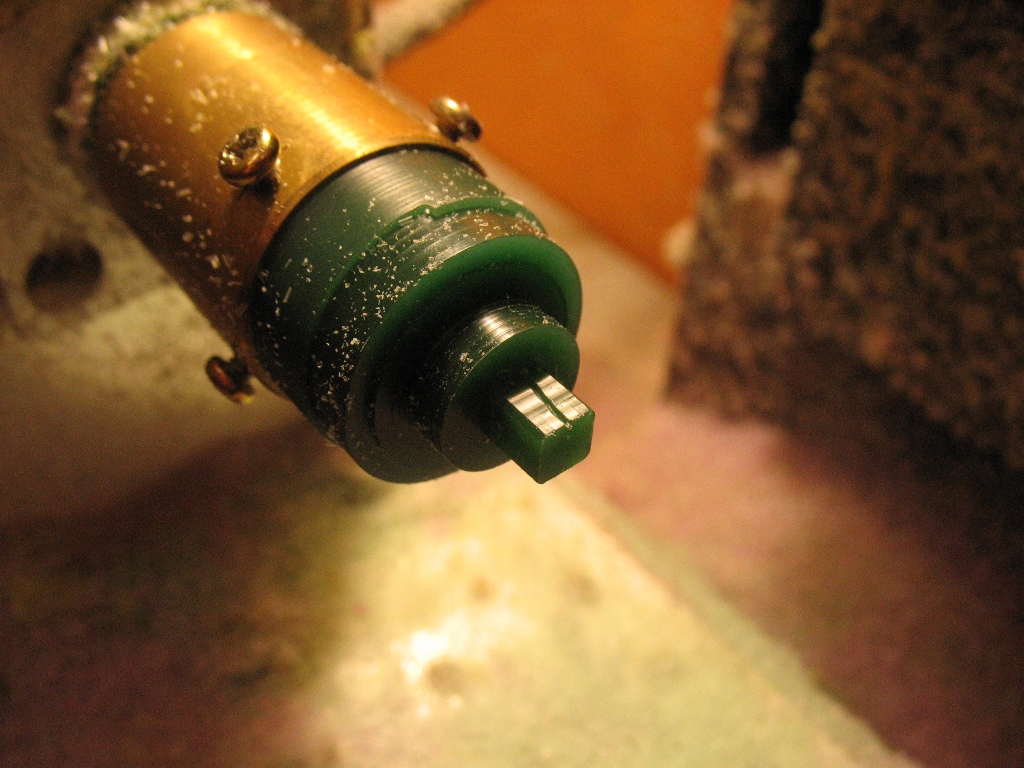

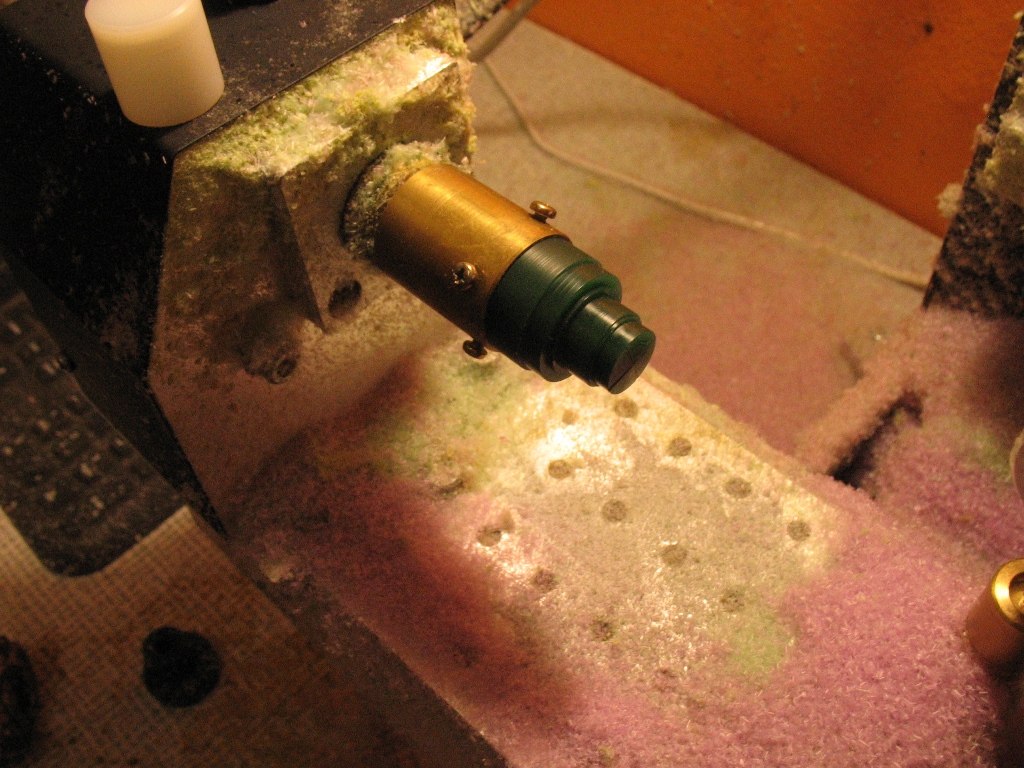

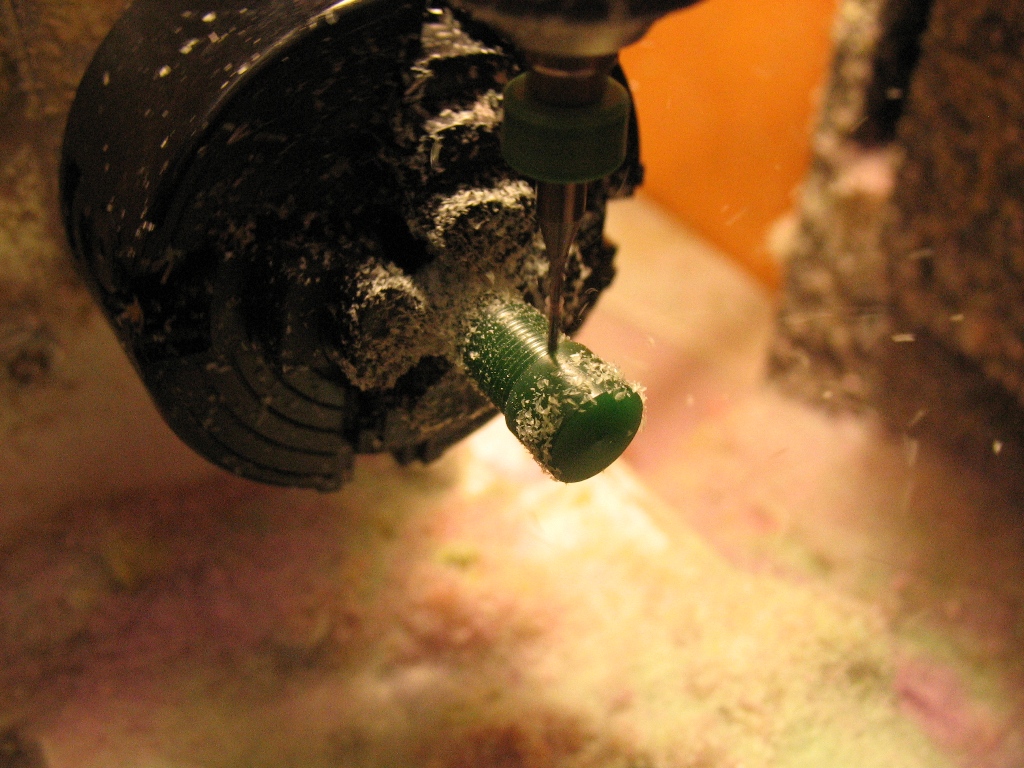

Заказали кольцо. обрабатывать после литься буду сам, поэтому заморочился с восковкой. Делать такие восковки на заказ очень не выгодно - очень много времени уходит на подготовку и отладку программы. Много обработок со сменой инструмента, причем все обработки по 10-20мин. Заказчики восковок, кто не работает сам на станке, думают, что если восковка маленькая, то и резаться должна 20минут... и стоить 200р. ан-нет! Каст резался 1,5 часа только на Стриже в автоматическом режиме + 5 мин в ручном режиме (сбоку почти не видно на шейке каста есть углубления 0.45мм шириной). + минут 10 уходит на то, чтобы помыть, высушить, засунуть в токарник, проточить, снять, убрать в коробку готовое. Итого 1:45 только обработки. И где-то час ушел на создание УП - 19 операций.

Кольцо будет из трех деталей.

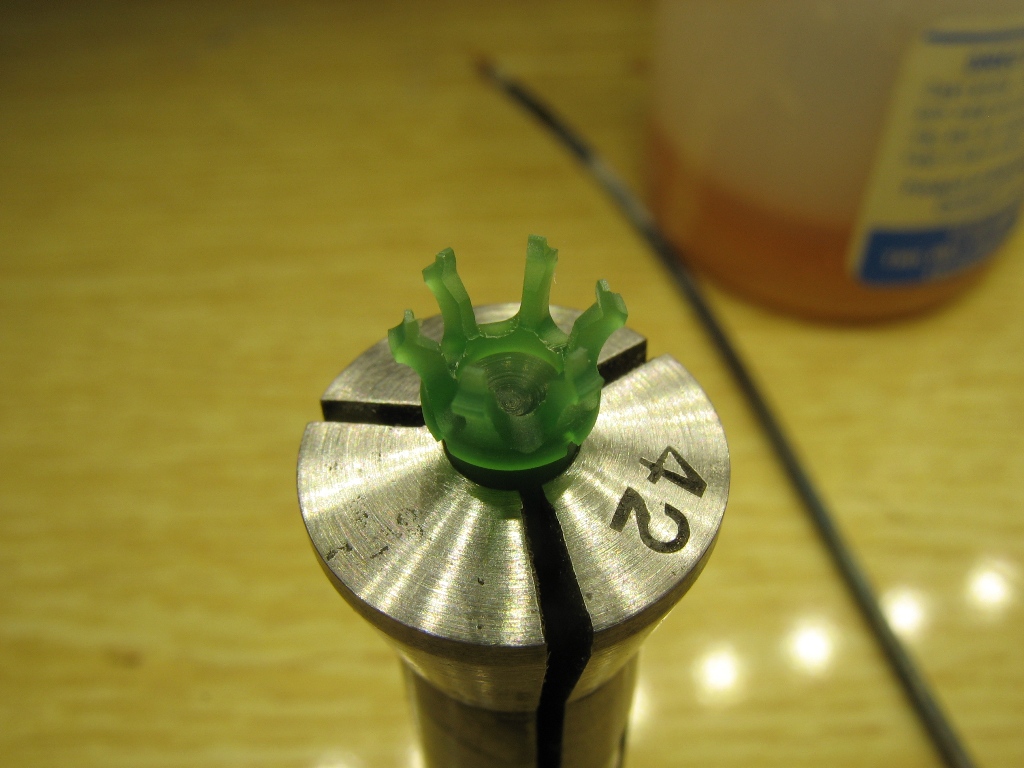

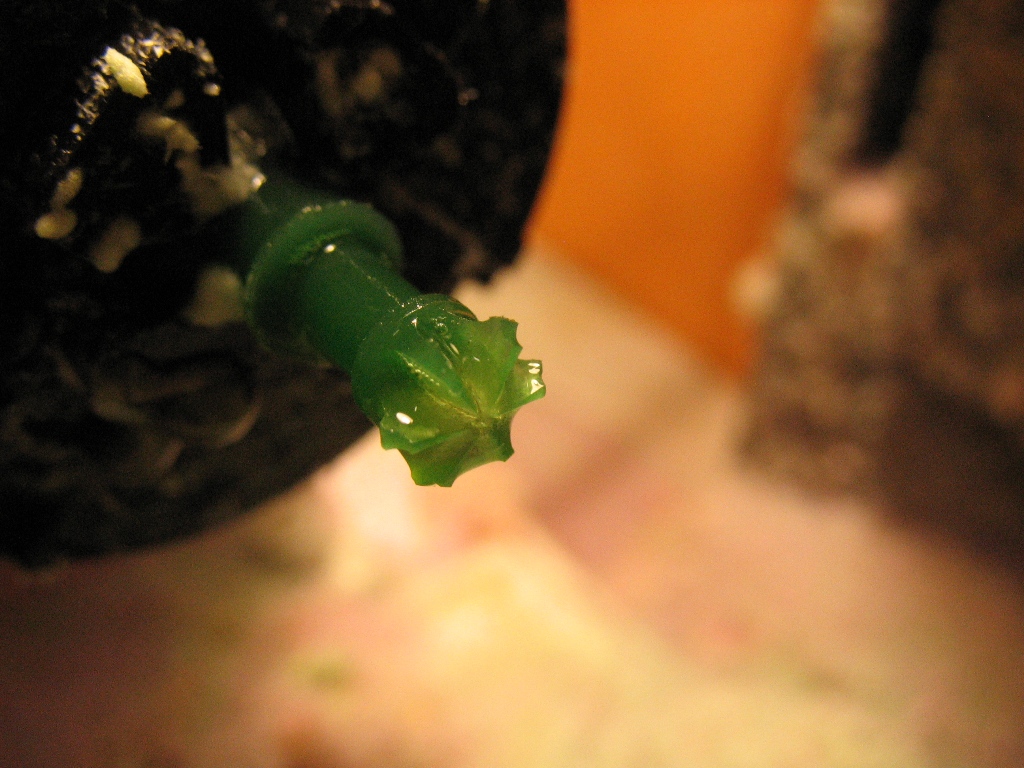

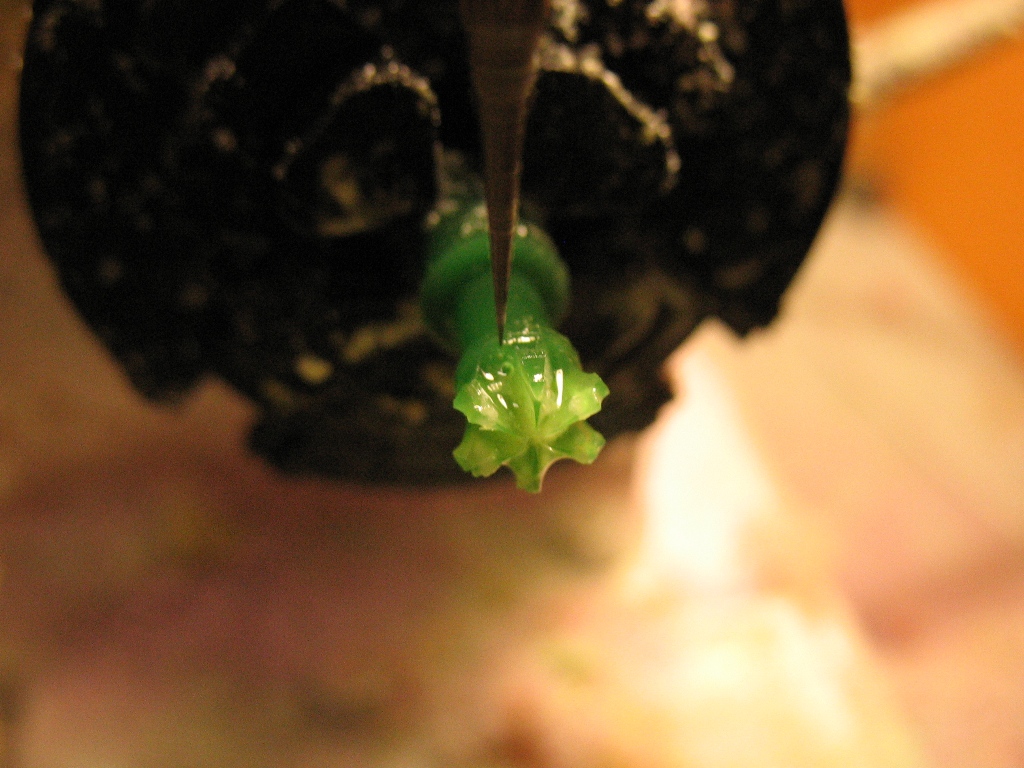

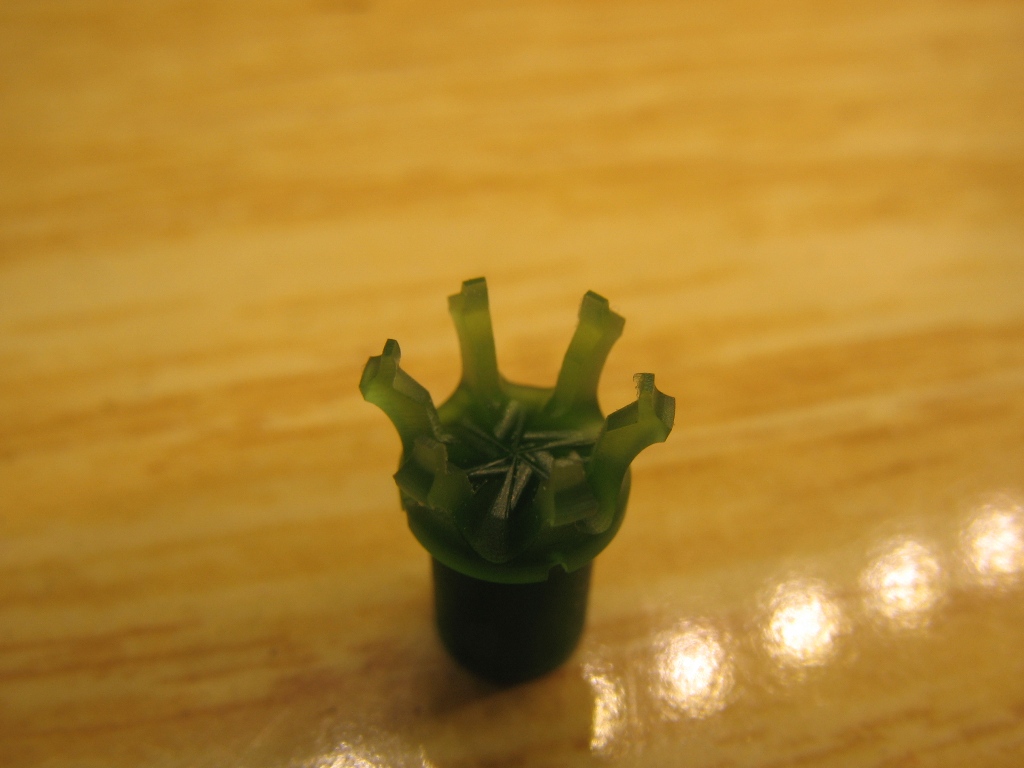

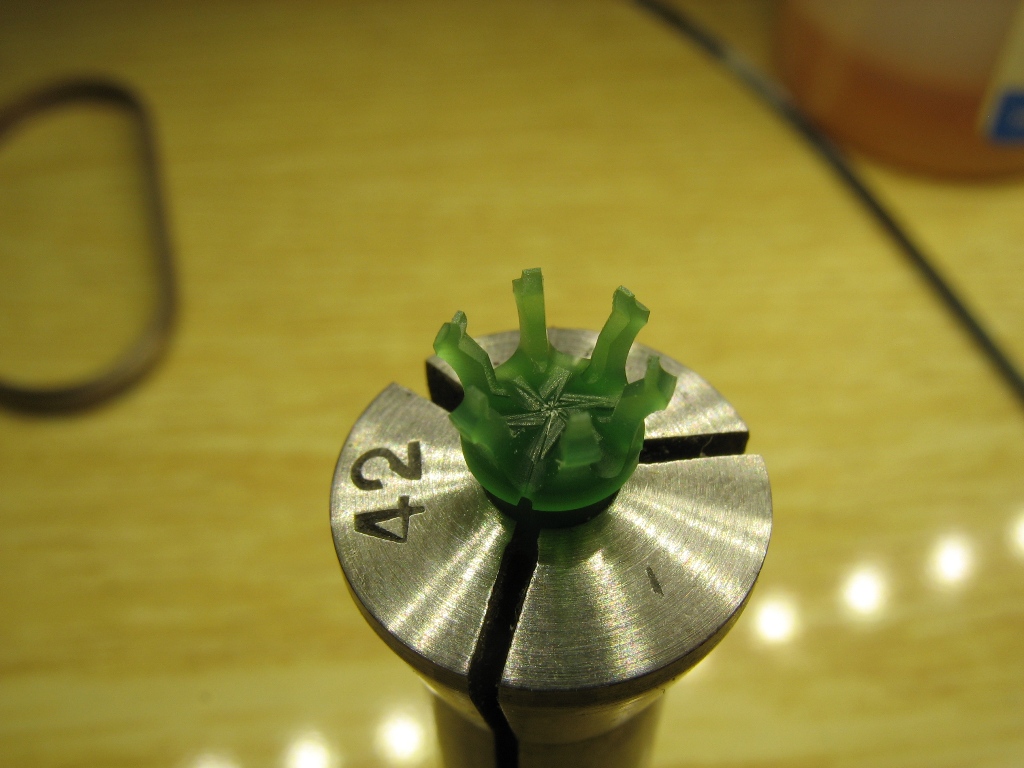

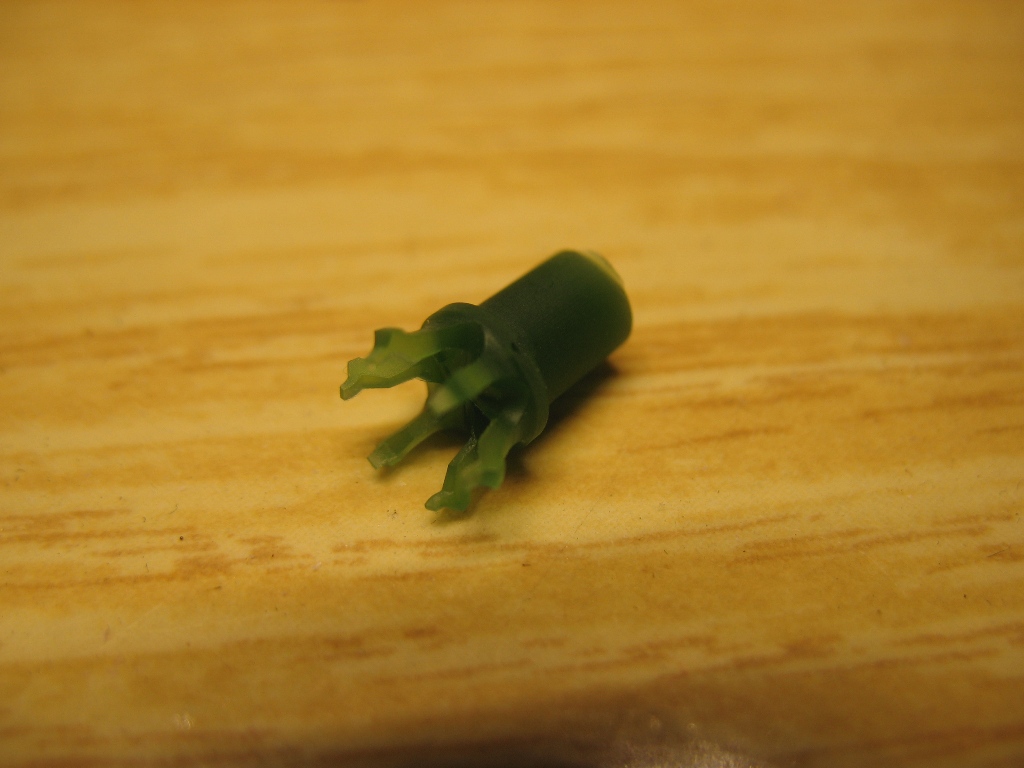

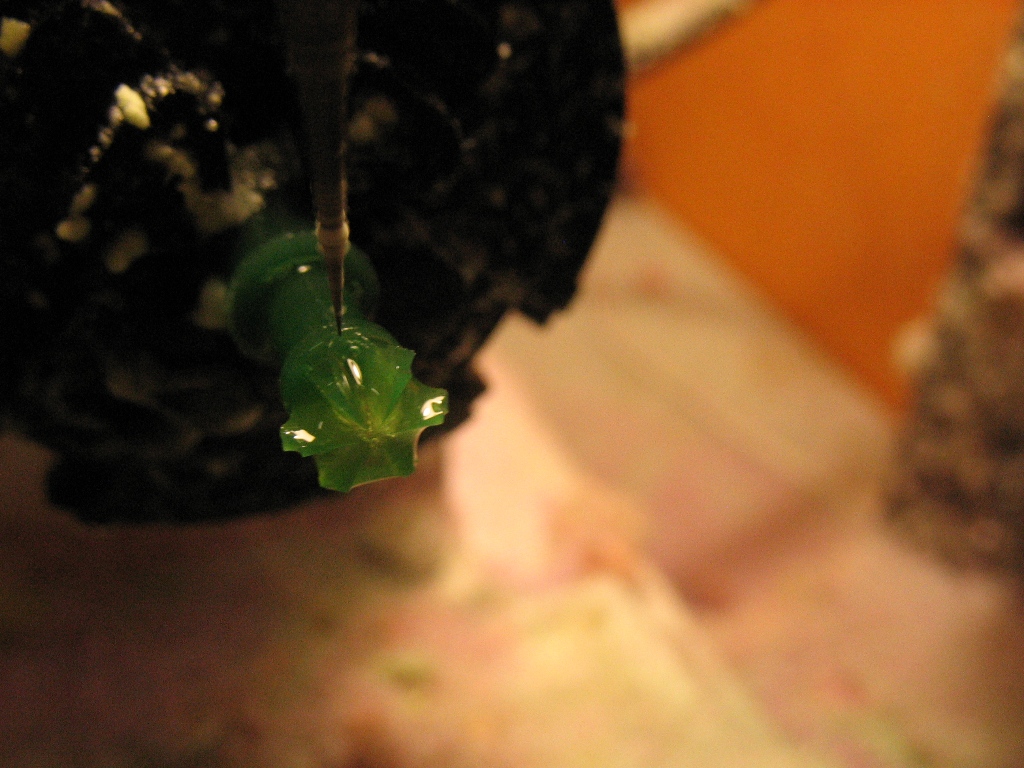

Каст (под камень 5,4мм):

одна фотка не уместилась:)

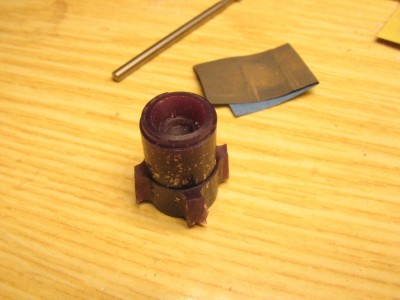

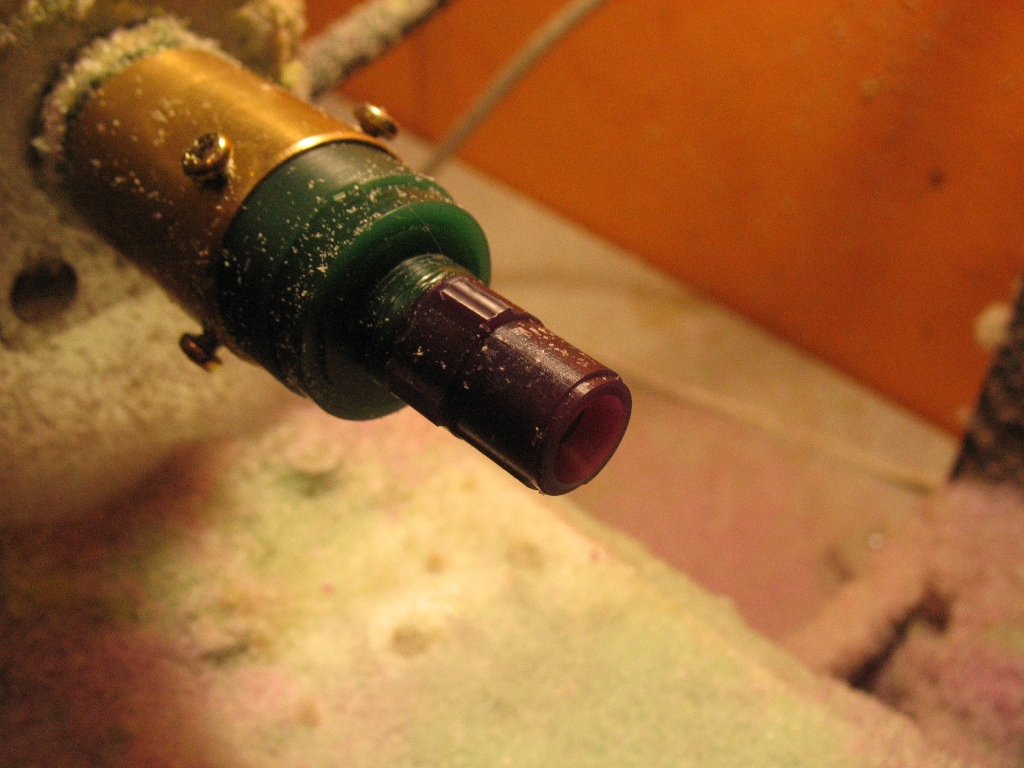

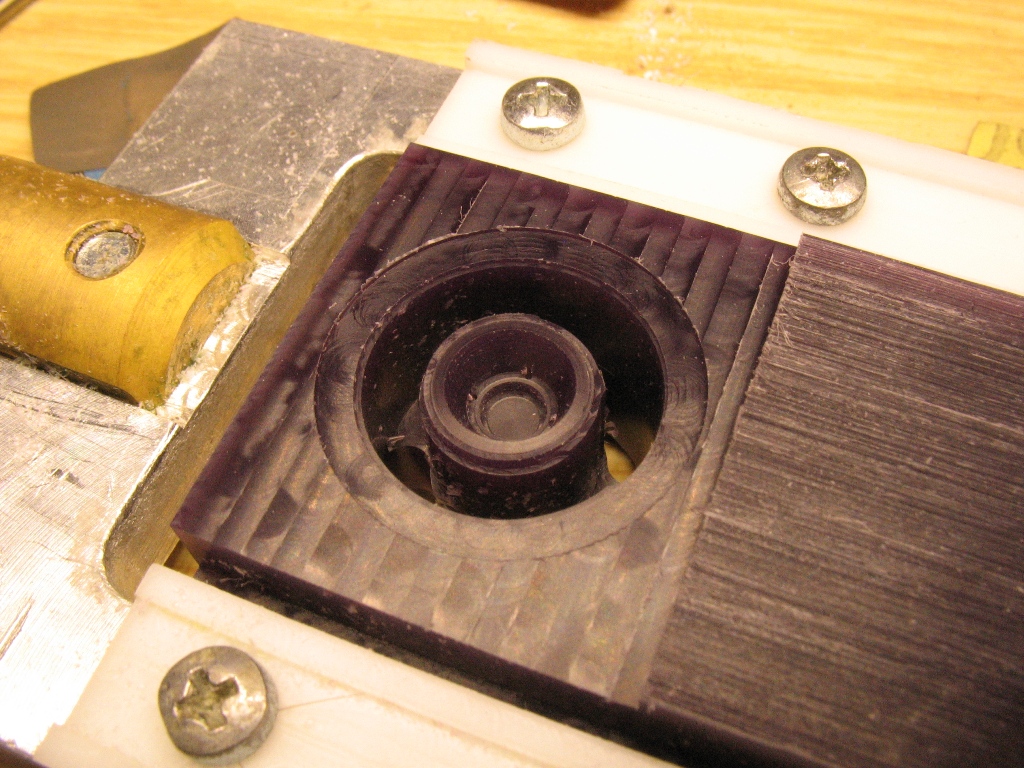

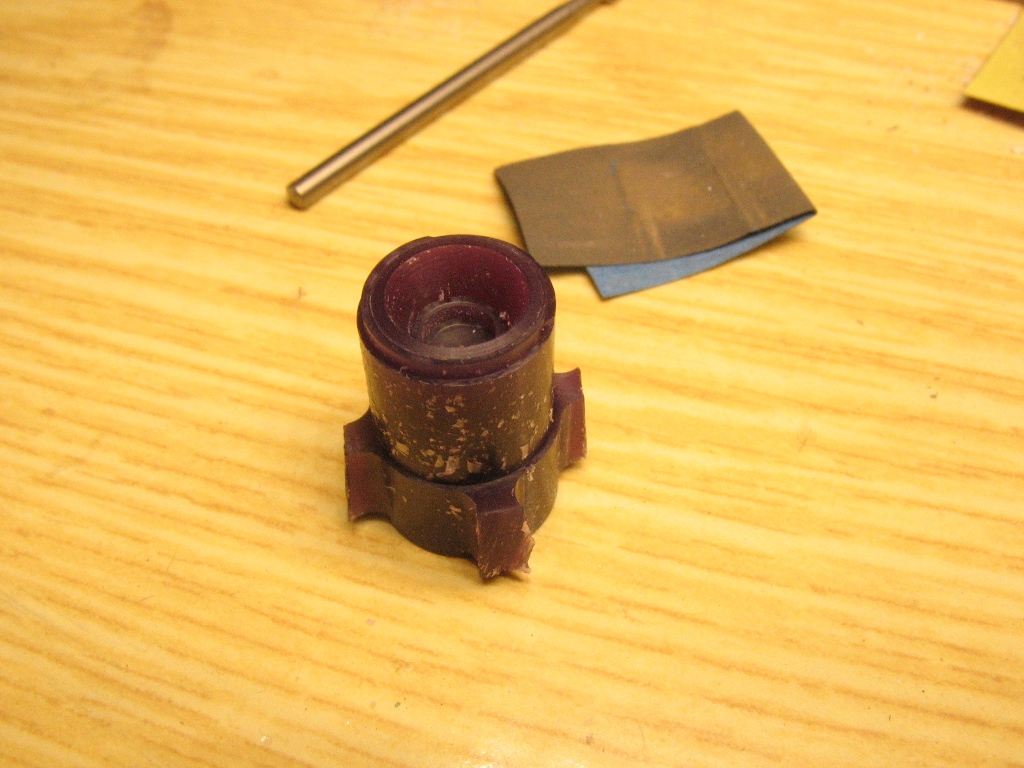

Следующая деталь - накладка (или прокладка между шинкой и кастом:) )

Использовался инструмент:

3.175Flat
2.0Flat
1.0Flat
0.45Flat
1.0Ball
Graver 0.1Ball 10deg

+лобзик
+паяльник (выжигательный аппарат)

Опять спасибо за такое подробное описание!

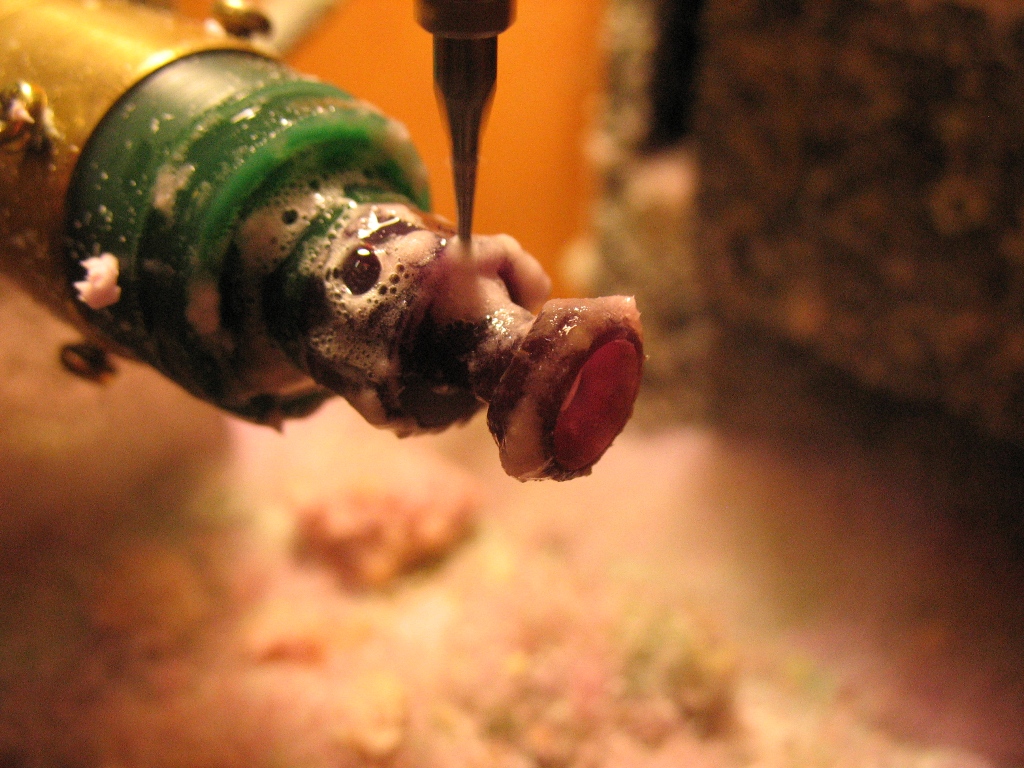

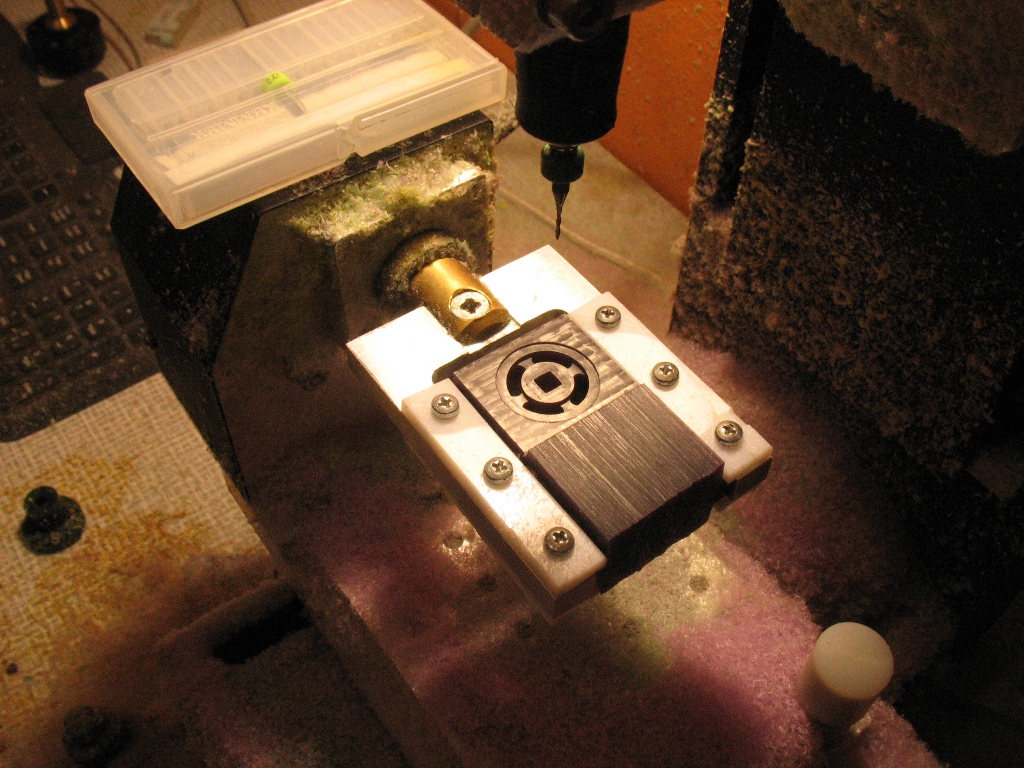

Один вопрос........на последнем фото СОЖ очень странный по виду. Чем пользуетесь для СОЖ?
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

СОЖ вроде как универсальная - для всего (в т.ч. для мехобработки металла). Там концентрат такой коричневенький... разводится водой. в пропорции толи 1:20... 1:10...

Очень удобно тем, что смывается обычной водой, без фэри. + не такое все жирное, как от WD-40.

[quote="Svirt"]Продолжу тему.

Спасибо за интересный и подробный материал. Очень хорошо, что тема продолжает жить. Многие учатся на Ваших примерах, ведь каждый мастер это индивидуальность. И все-таки хочется видеть конечный результат.
Скажите станочек Ваш - часовой? В какой программе делаете УП.
С уважением JMAX

Конечный результат будет.

Восковку не дофоткал просто - место на карте закончилось какраз когда надо было готовую восковку фоткать
Кроме того будет фотка готового кольца.

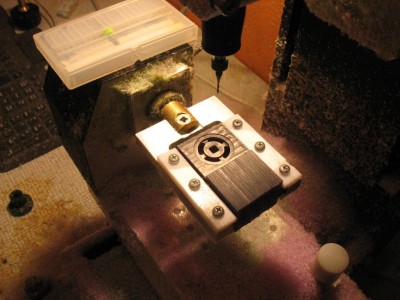

У меня станочков - с десяток Стриж, остальные либо часовые, либо "для точной механики" (как например чешский токарный станок MN-80A и фрезерный УФ-100М)

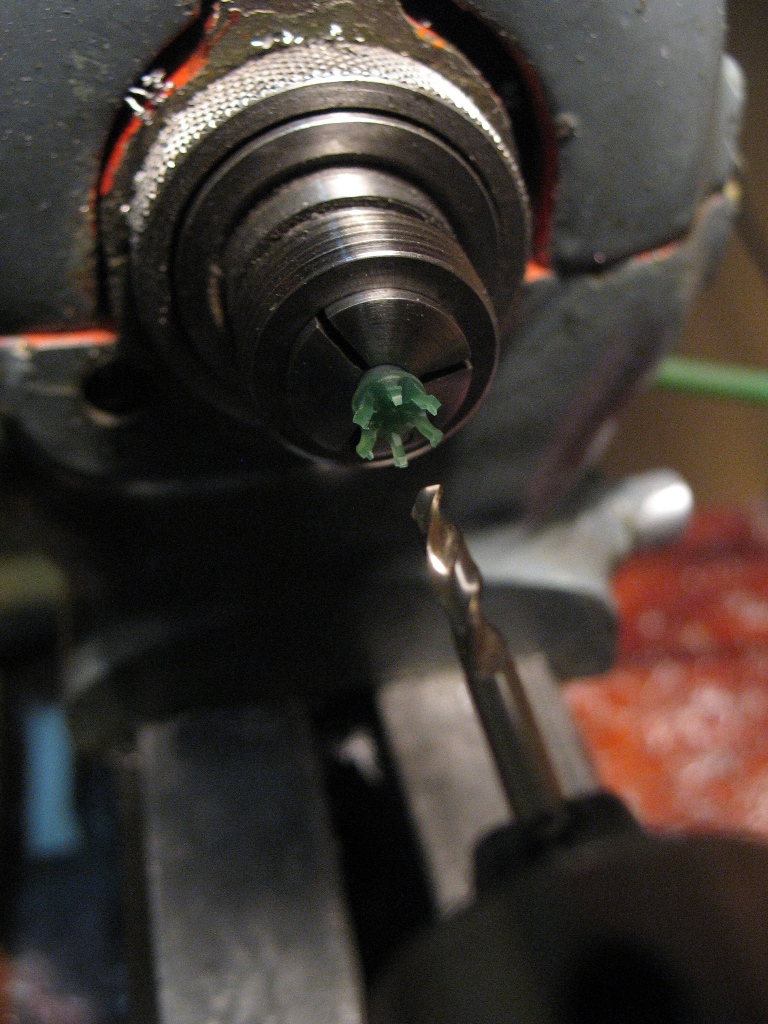

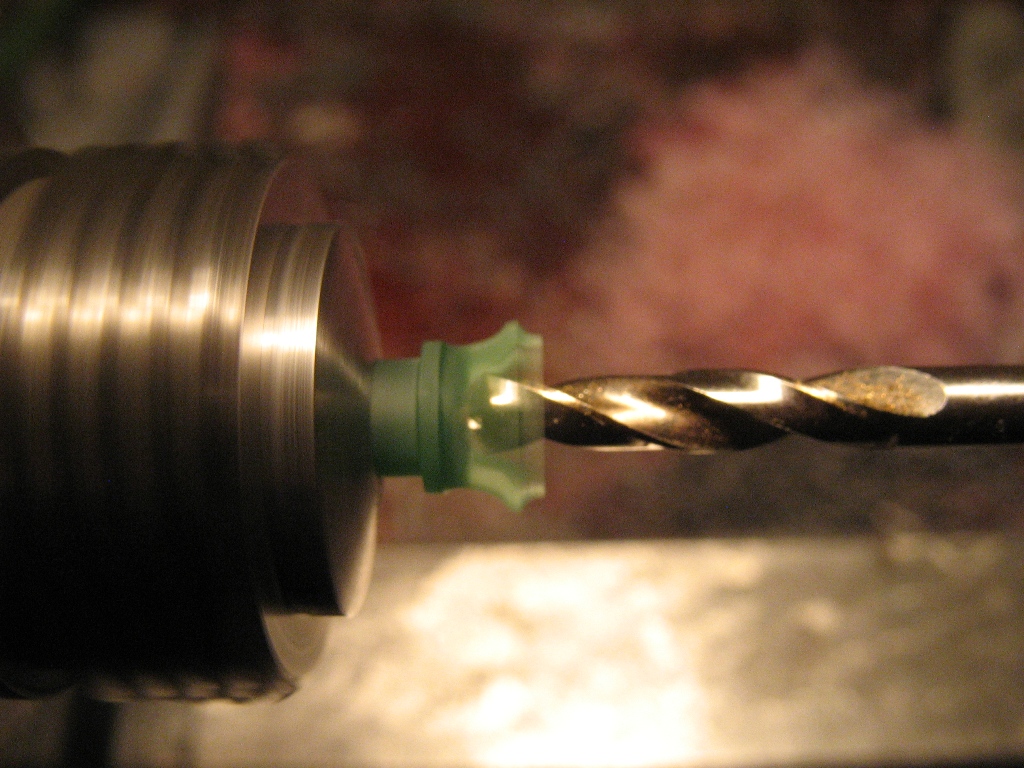

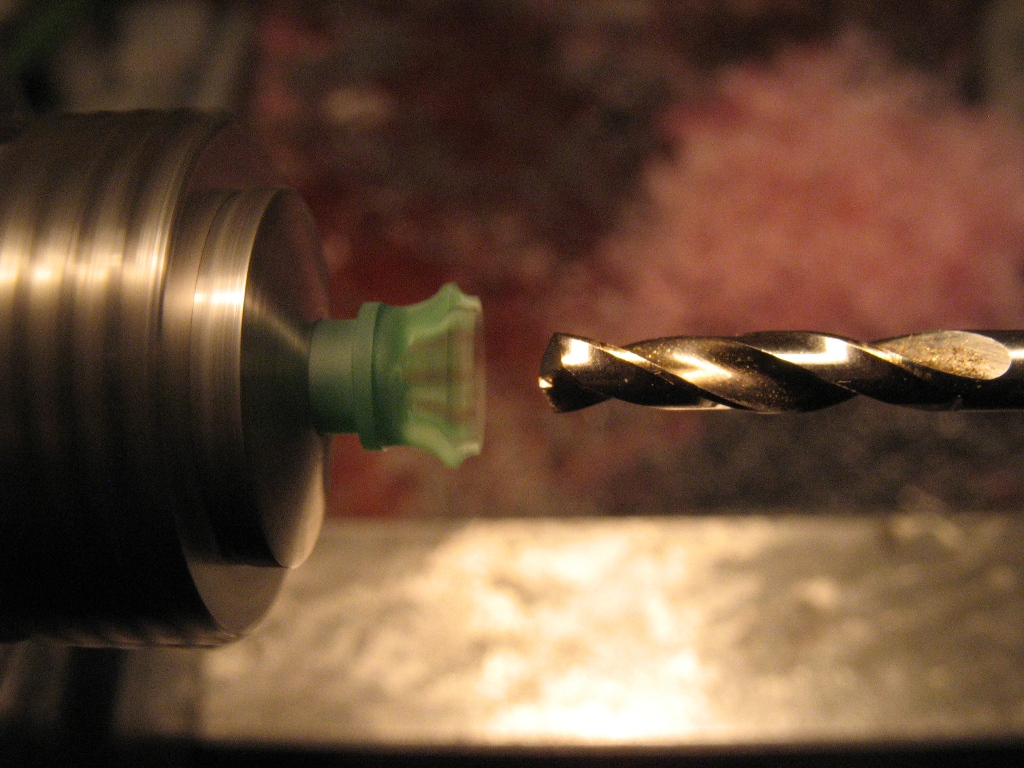

Восковка резалась на Стриже и лишь на последнем этапе - рассверливалась на часовом токарнике Т-28 (в барахолке сейчас один ихз моих станков висит - там можно фотки посмотреть, длина станины 500мм).

Всех с Наступающим!

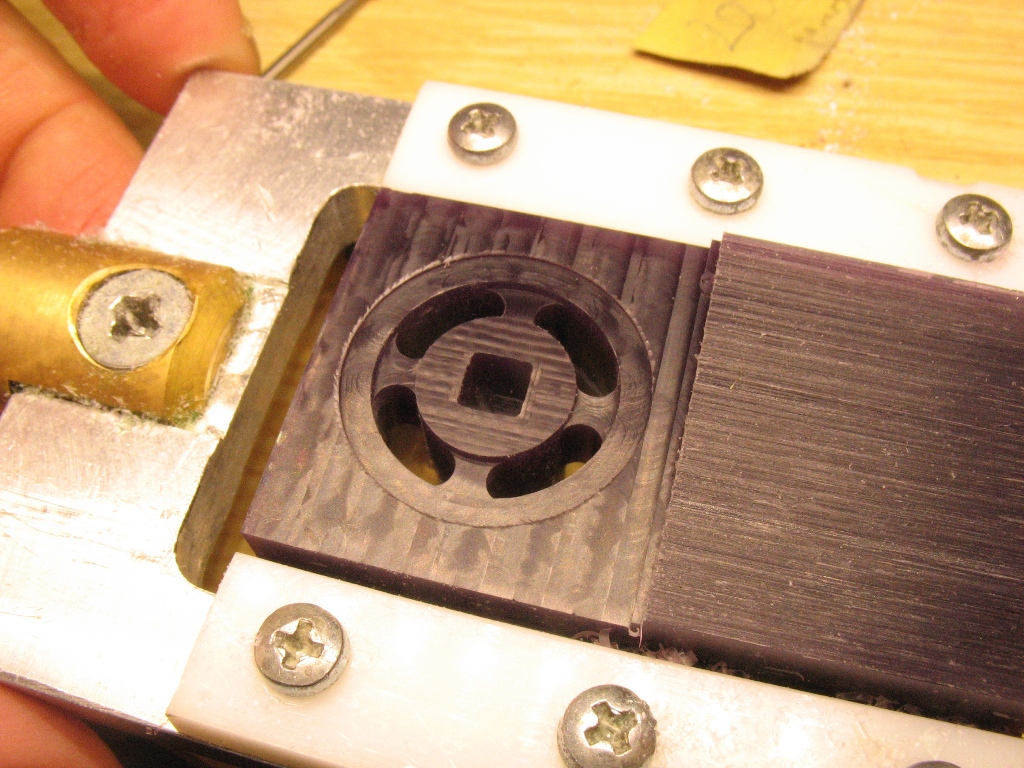

Квадратное отверстие внутри делай в след. раз как можно большего размера.
Яб еще до половины места им "сожрал". Там "больше не меньше".
По Х базировался, или всё встало само ? Мне базироваться не пришлось.
(т.е. я надел, посмотрел в микроскоп - совпадает)

Вылет у оснастки не великоват ?

_________________
хороший боцман любой обмер совершает веслом.

по поводу размера - не уверен, что ты прав:)
базироваться не пришлось - все встало как влитое!

Вылет у оснастки "от жадности" - чтобы туда подлиннее пруток зажимать, а потом его выдвигать миллиметров на 10-12 (тоесть можно 2-3 "ушка" вырезать.
