 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#191  Сообщение Добавлено: 12 фев 2012, 10:32
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
torvet писал(а):
очень неплохо мерить лезвием бритвы, на котором нанесены пара миллиметров, поделенные на десятки и даже меньче. под мелкоскопом очень даже хорошо видно. Главное оперативно получатца. Инструмент для измерения углов, тоже из лезвий ничтяк.

Расскажите по подробней пожалуйста об этом способе.
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#192  Сообщение Добавлено: 12 фев 2012, 12:59
Не в сети

Зарегистрирован: 22 июн 2011, 10:01
Сообщения: 148
Благодарил (а): 0 раз.
Поблагодарили: 4 раз.
igor писал(а):
Расскажите по подробней пожалуйста об этом способе.
Спасибо.


Если есть мелкоскоп, то под него подсовываешь лезвие бритвы (обычную совейскую) и сразу понимаешь, что нужно сделать. Надо заточить инструмент, для нанесения рисок и один миллиметр. Его можно взять подсунув туда же под мелкоскоп линейку (штангенциркуль или любую другую, вызывающую доверия шкалу., рулетку). Немного тренировки и у тебя получится отличная микролинейка.
Пятно от фрезы просматривается четко, такая линейка не загораживает объект.
Угломер немного посложней, но тоже решаемо. Фотки могу конечно сделать, но слишком мелко... но хотя. Если дадут, то попробую сфотать и выложить.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#193  Сообщение Добавлено: 13 фев 2012, 00:18
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
torvet писал(а):
igor писал(а):
Расскажите по подробней пожалуйста об этом способе.
Спасибо.


Если есть мелкоскоп, то под него подсовываешь лезвие бритвы (обычную совейскую) и сразу понимаешь, что нужно сделать. Надо заточить инструмент, для нанесения рисок и один миллиметр. Его можно взять подсунув туда же под мелкоскоп линейку (штангенциркуль или любую другую, вызывающую доверия шкалу., рулетку). Немного тренировки и у тебя получится отличная микролинейка.
Пятно от фрезы просматривается четко, такая линейка не загораживает объект.
Угломер немного посложней, но тоже решаемо. Фотки могу конечно сделать, но слишком мелко... но хотя. Если дадут, то попробую сфотать и выложить.

Лезвие завтра посмотрю под микроскопом........а вот как заточить инструмент.....и нанести риски на один миллиметр!!!!! Теоретически представляю, но в реальности??????

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#194  Сообщение Добавлено: 13 фев 2012, 12:03
Не в сети

Зарегистрирован: 22 июн 2011, 10:01
Сообщения: 148
Благодарил (а): 0 раз.
Поблагодарили: 4 раз.
igor писал(а):
но в реальности??????


Не пугай меня.
Че мне надо настраивать технологию изготовления микро-мерительного инструмента?
Попробуй, заточка ничем не отличается от заточки любого другого инструмента.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#195  Сообщение Добавлено: 16 май 2013, 13:39
Не в сети

Зарегистрирован: 24 мар 2013, 18:22
Сообщения: 11
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Ребята, помогите новичку. Режу обручалку " труба" из плского бруска, почему не из свечки- пока нет держалки для свечек (и пока не освоил под 90 град.). Почему то уходит размер в меньшую строну. Резал и циркулар и ватерлайн ( ДП) всеравно занижается. Надо 17,5 получается 17,17. Причем наружный диаметр в порядке. Фреза флат 1,5 мм китайская, замерял штангелем соответствует. В чем фишка?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#196  Сообщение Добавлено: 16 май 2013, 14:27
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Дайте больше информации. Как резали, лучше поэтапно и с фотками-скриншотами.
Думаю, что вы неправильно задаете параметры фрезы.

_________________
хороший боцман любой обмер совершает веслом.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#197  Сообщение Добавлено: 16 май 2013, 14:59
Не в сети

Зарегистрирован: 24 мар 2013, 18:22
Сообщения: 11
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
И еще. В месте где фреза меняет направление при резке циркулар ( по час. стрелке- против час. стрелки) остаются зарезы как снаружи кольца так и внутри. Как можно этого избежать?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#198  Сообщение Добавлено: 16 май 2013, 15:48
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
Палыч писал(а):
И еще. В месте где фреза меняет направление при резке циркулар ( по час. стрелке- против час. стрелки) остаются зарезы как снаружи кольца так и внутри. Как можно этого избежать?

Включить опцию Спираль.
Фреза будет двигаться по спирали не меняя направления.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#199  Сообщение Добавлено: 16 май 2013, 22:01
Не в сети

Зарегистрирован: 24 мар 2013, 18:22
Сообщения: 11
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
SVP писал(а):
Дайте больше информации. Как резали, лучше поэтапно и с фотками-скриншотами.
Думаю, что вы неправильно задаете параметры фрезы.


Фреза вот эта:http:http://www.cncbit.ru/product/freza-tverdosplavnaja-spiralnaja-dvuhzahodnaja-djtol-2lx31506/
Вложение:

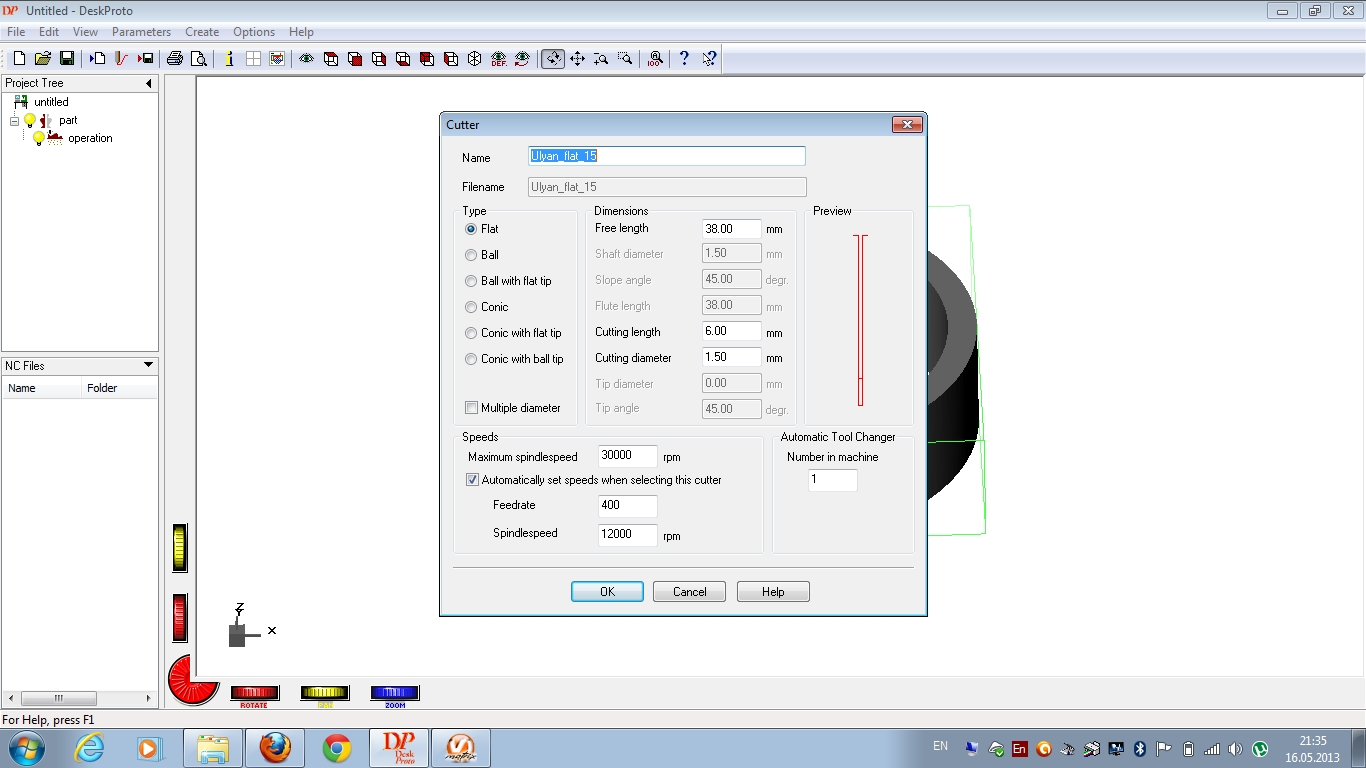

Комментарий к файлу: Параметры фрезы:
2013-05-16 21-35-34.jpg
2013-05-16 21-35-34.jpg [ 283.46 КБ | Просмотров: 2034 ]

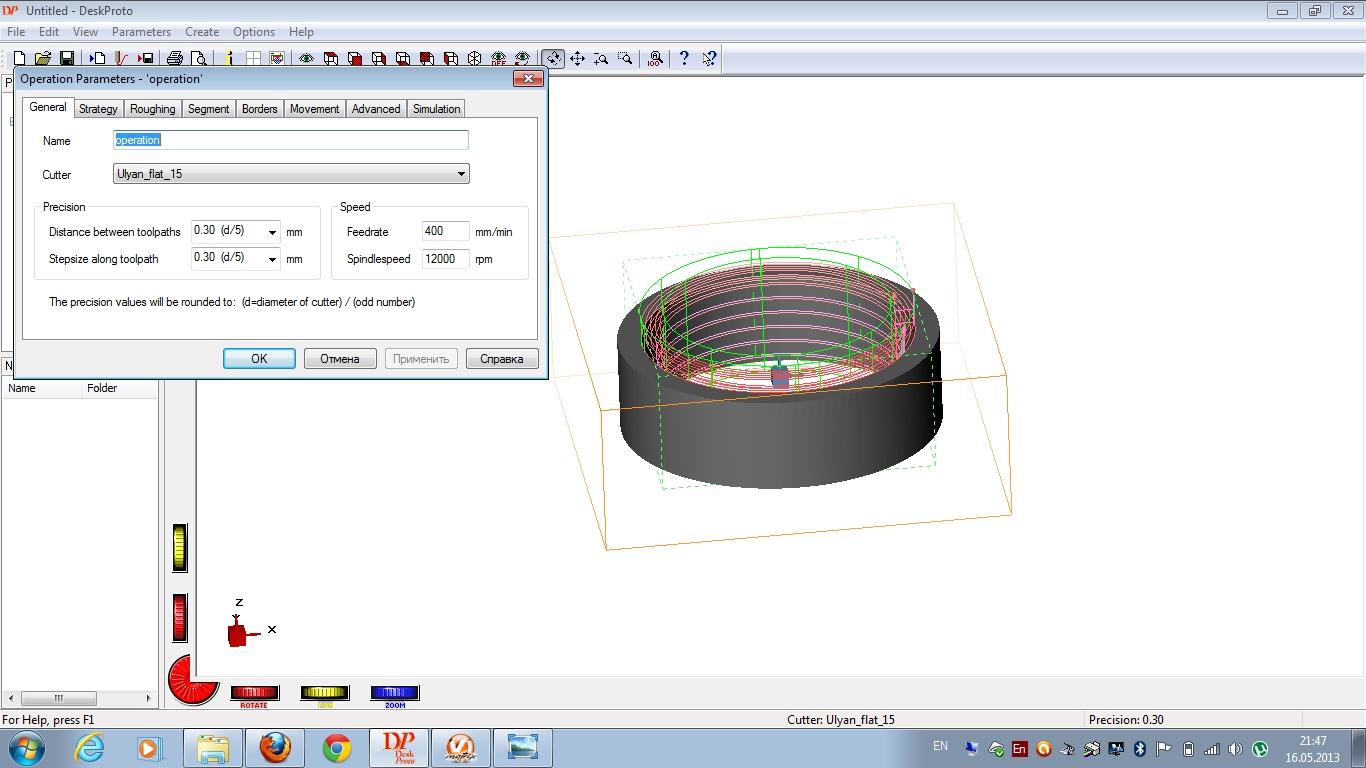

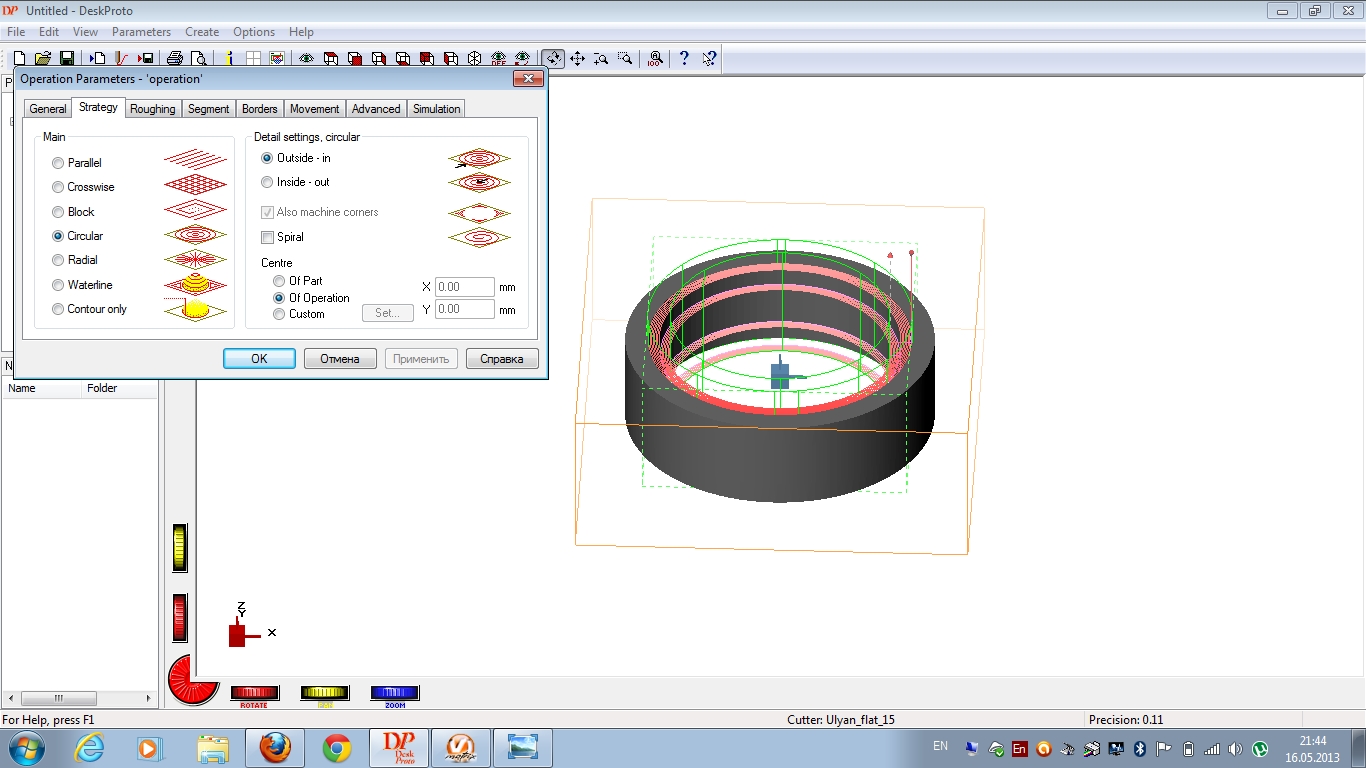

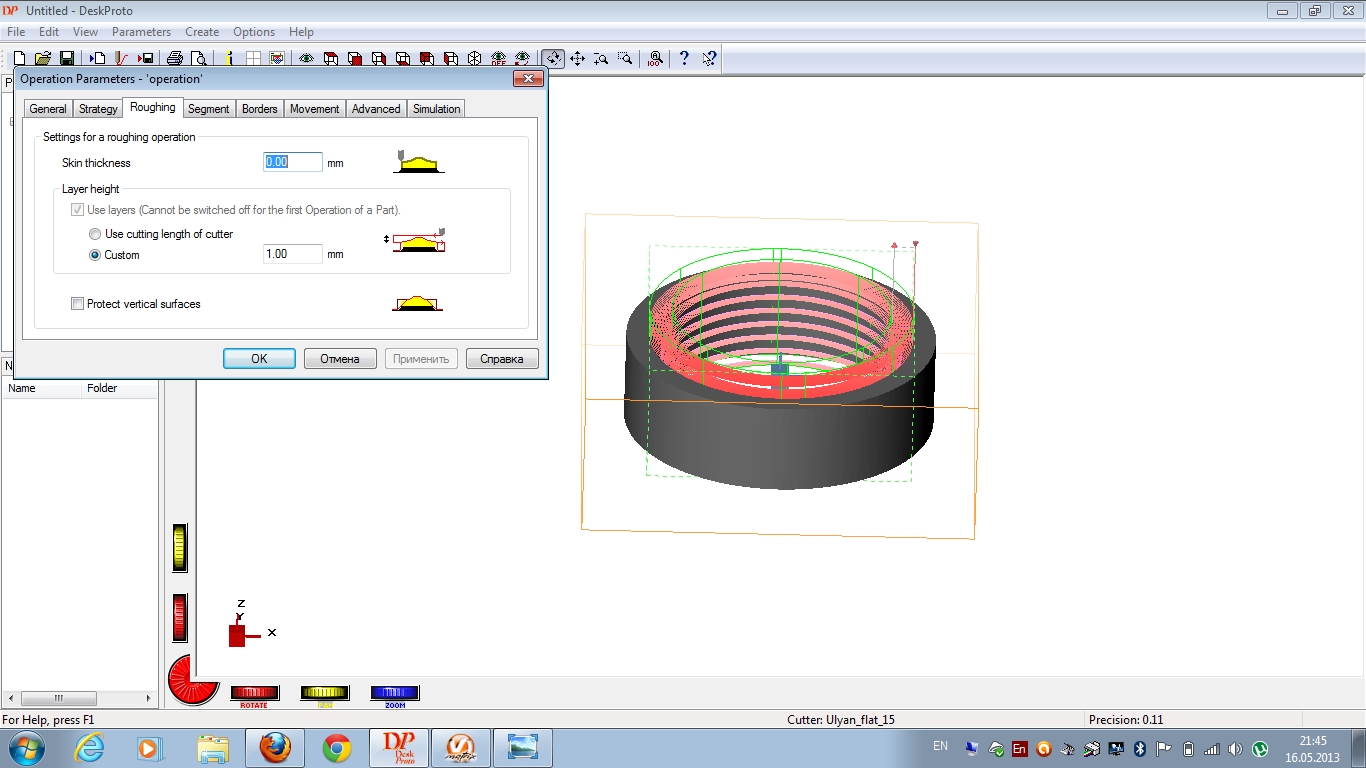

Некоторые параметры операции:
Вложение:
2013-05-16 21-47-52.jpg
2013-05-16 21-47-52.jpg [ 355.77 КБ | Просмотров: 2034 ]

Вложение:
2013-05-16 21-44-40.jpg
2013-05-16 21-44-40.jpg [ 360.83 КБ | Просмотров: 2034 ]

Вложение:
2013-05-16 21-45-27.jpg
2013-05-16 21-45-27.jpg [ 333.02 КБ | Просмотров: 2034 ]


На скринах разные шаги по Z, не обращайте внимания... Окончательный вариант был как на последнем скрине...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: "СТРИЖ"....для начинающих.
Номер сообщения:#200  Сообщение Добавлено: 16 май 2013, 22:06
Не в сети

Зарегистрирован: 24 мар 2013, 18:22
Сообщения: 11
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Фокин Сергей писал(а):
Палыч писал(а):
И еще. В месте где фреза меняет направление при резке циркулар ( по час. стрелке- против час. стрелки) остаются зарезы как снаружи кольца так и внутри. Как можно этого избежать?

Включить опцию Спираль.
Фреза будет двигаться по спирали не меняя направления.


Пробовал, внутр. диаметр кольца получается не круглый, а как у спирали: как это объяснить, конец траектории как бы в сторону выступает, не знаю понятно ли описал...
