Работы сделаные на станке СТРИЖ

Black Diamond

2Портос

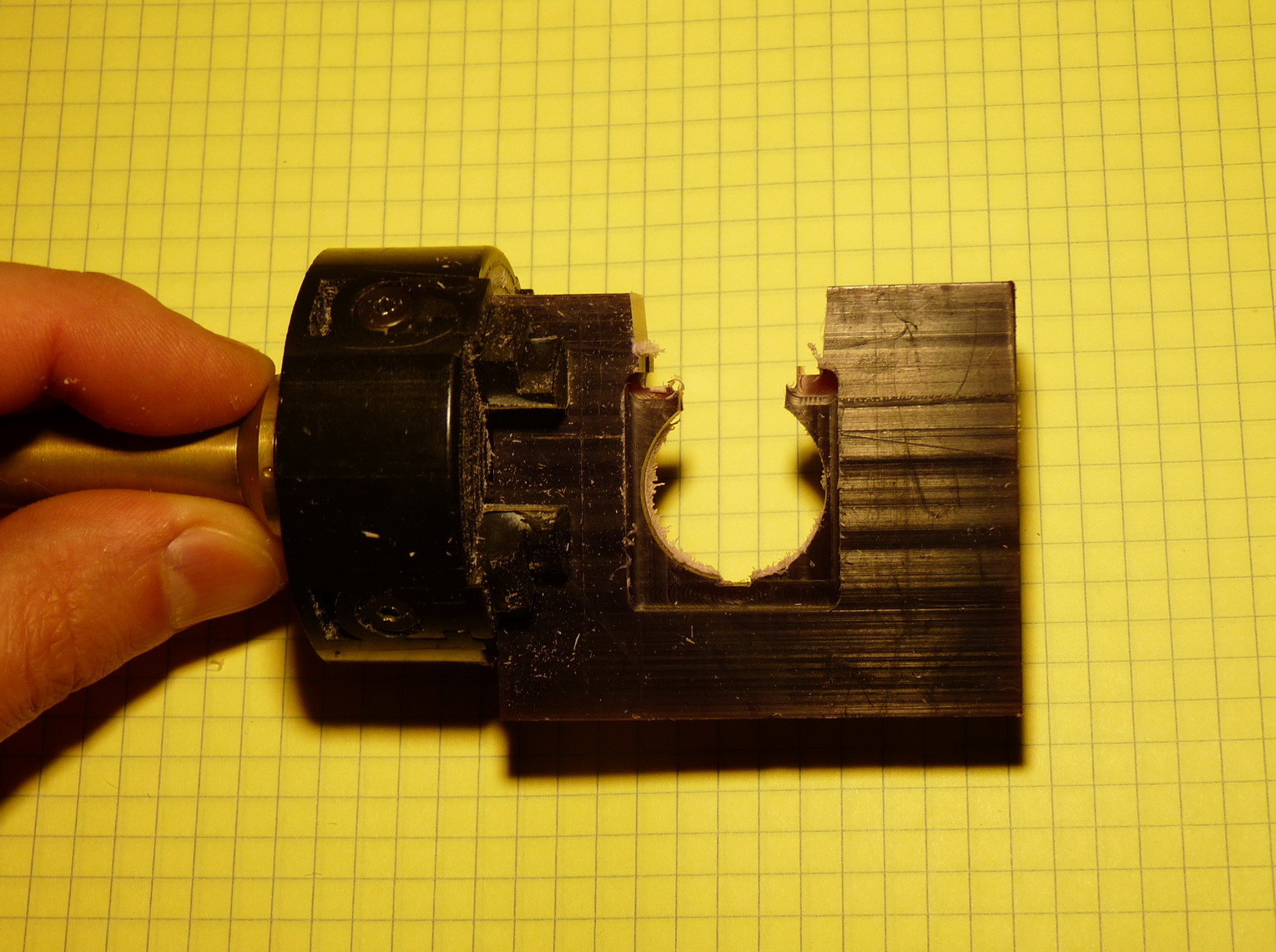

а вы как видите?что ее не болтало?Я вот лично не вижу, болтает блок в патроне или нет. свиду не болтает, а вона как вышло.у меня блок 15 мм был. Когда я имел ввиду заглубление, я имел ввиду, что шуруп в чистовую работал на 10 мм...хотя может и глубже даже. Щас уже не помню, я старую УП стер.посмотреть не могу:)но факт остается фактом..блок сместился.

Portos

Black Diamond писал(а):

2Портос

а вы как видите?что ее не болтало?Я вот лично не вижу, болтает блок в патроне или нет. свиду не болтает, а вона как вышло.у меня блок 15 мм был. Когда я имел ввиду заглубление, я имел ввиду, что шуруп в чистовую работал на 10 мм...хотя может и глубже даже. Щас уже не помню, я старую УП стер.посмотреть не могу:)но факт остается фактом..блок сместился.

наверняка работали шурупом из Евпатории? у BitBits рабочая часть 10,16 мм.
что бы заготовку при чистовой не болтало нужно сделать черновую. Предыдущие кольцо (печатка) когда делал, там заготовка была 26*20мм её повело, черновую делал с припуском 3мм а кое где не углядел и фреза пошла на 6-7 вот её и повело. Когда делаешь чистовую, ИМХО даже при работе шурупом на 5-8мм заготовку не поведет, не такое усилие шуруп делает на заготовка как цилиндрическая фреза при черновых.
Парой даже приходиться делать так сказать пречерновые проходы тем же шурупом чтобы уйти от смены инструмента с шагом 0,08-0,1 да высвобождения рабочего участка для чистовой.

Black Diamond

2Портос

я без черновой не режу. черновая делалась 2 мм плоской фрезой. с заглублением 2 мм. Шурупы от Битса у меня. раб.часть у них 11 мм. вроде бы:)у меня блок был 15 в толщину и 43 мм в длинну. Вообщем...при работе на угле шурупу не хватило раб.части, чтобы спилить воск с боку, а черновая фреза спилила недостаточно. Были там конечно мои ошибки, что и говорить. Но я все же воздержусь от таких эксперементов на патроне.

Portos

Portos писал(а):

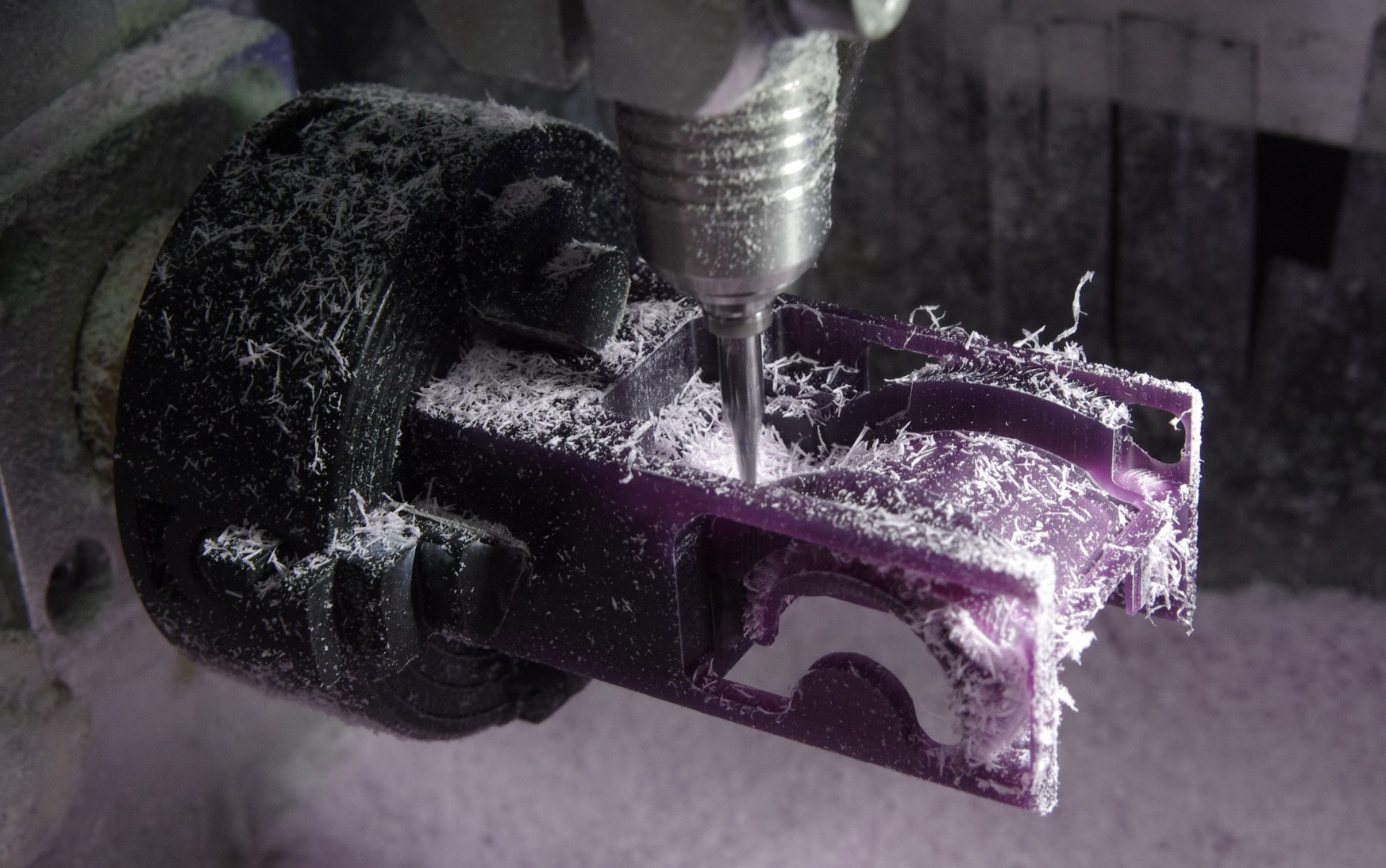

Резал как то еще такую печатку (sorry фото не очень), не так давно, это брак, заготовку в патроне повело чуток и часть модели просто не пропилилось....
Тут черновая с 4х сторон 8 операций, а на чистовой 12 операций....

:) пришлось попыхтеть... когда отдавал заказчик побоялся в руки брать)))) ибо очень тонко.

как то так выглядело

Portos

Black Diamond писал(а):

2Портос

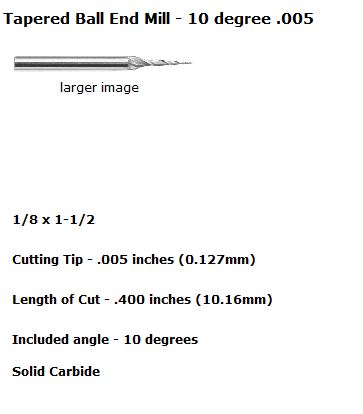

Шурупы от Битса у меня. раб.часть у них 11 мм. вроде бы:)

Black Diamond

Надо бы лишнее отделить...а то тему засорили:)Ммм...типа...Проблемы возникающие при резке на патроне и тд:)Ну типа....

Portos

Black Diamond писал(а):

Портосу:

Отошел от выпиливания колец на литнике. уж очень болтает их...а если сделать подачу меньше, чтобы осторожнее все это делало, то время затрачивает значительно больше...может конечно ошибаюсь, но....)свою съел на этом.не дает у меня пластиковый проксон хорошей жесткости на больших заготовках.

Би-форсу:

Крепили скорее всего в патрон и обработка была с 4 сторон...может и больше с углами. но опять же...держать на литнике модель я перестал:)

забыл сказать, модель литником было перпендикулярно оси А;) держалась она не на литнике, литник на модели это просто "литник", чтобы при пайке аккуратней всё вышло.

igor

Portos писал(а):

забыл сказать, модель литником было перпендикулярно оси А;) держалась она не на литнике, литник на модели это просто "литник", чтобы при пайке аккуратней всё вышло.

Так это уже почти С-образная рамка получилась!
Браво!

Volodja81

Первая моя работа на Стриже, да и на ЧПУ вообще. Надо промыть в ультразвуке.
На обруче остались запилы, может это от черновой фрезы, из за неверных параметров пятна фрезы.

Lexar

Volodja81 писал(а):

Первая моя работа на Стриже, да и на ЧПУ вообще. Надо промыть в ультразвуке.
На обруче остались запилы, может это от черновой фрезы, из за неверных параметров пятна фрезы.

Так черновую фрезу можно штангелем замерить и диаметр ясен станет...а припуск на черновую давали? Да и вообще что за фрезы, подача?
