Aleksandr-kazan................для фигаро.....)))
Смотри.........когда ты базируешь Стрижа, то у тебя координаты Y и Z трогать больше нельзя, то есть их обнулять не надо, они уже выставленны к нолю поворотной оси!
Это и есть те "заветные цыфры" на бумажке, в МАСН, они называются коррекции.
А Х ты выставляешь в ручную.............в соответствии твоего ноля Х в твоей управляющей программе!
И тогда, когда в ручную ты подъедшь к Х.....(штангелем где отметил) вот только его, Х и обноляешь.
Потом можно поднять по Z, шпиндель.......и только после этого нажимай.........ПОЕХАЛИ..........
Мне первый раз тоже было страшно
Задумался.....слово......обноляешь.........вроде по правилам русского языка правильно, а читается как то коряво, а может и правил не знаю

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

В общем случилась со мною такая беда. Пробило у меня статикой в момент включения по кнопке системного блока, в итоге сгорела мать. Леонид оперативно прислал мне новый системник, плюс выслал мои настройки. Запустил я значит станок, от базировался, и ввел значения Y и Z со скотча.

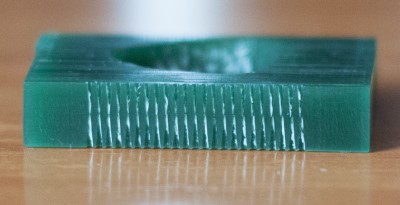

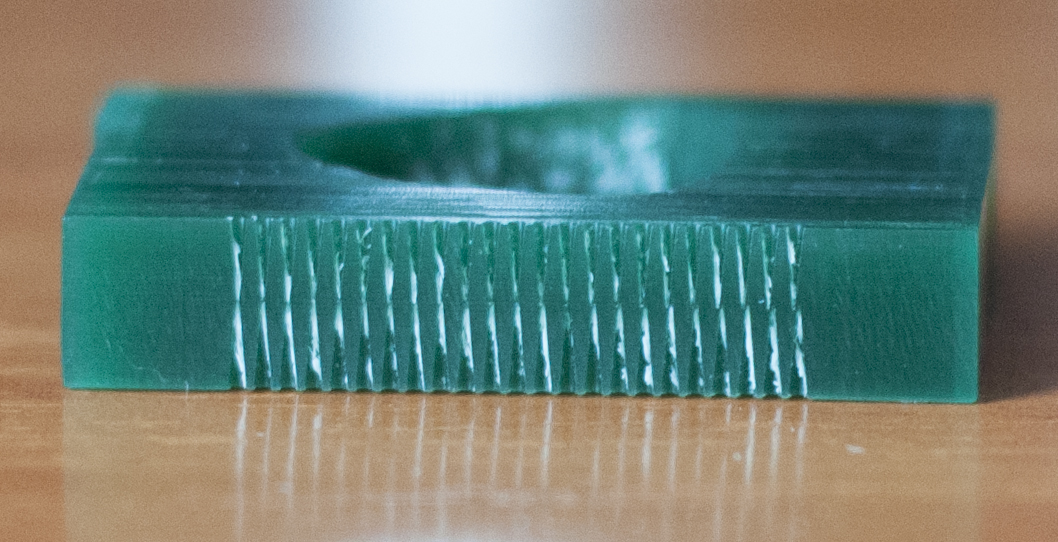

Сделал зарезы. в итоге подправил Y. Вырезал пару моделек, смещения не заметил, вроде все ровно. Сегодня стал резать кольцо, вырезал по двум сторонам, появилось заметное смещение по Y. Стал разбираться с настройкой, а так как не ищу легких путей - решил по пробовать нониусом. Сделал УП, зарезался и не могу понять куда и на сколько смещать))) Вроде бы на 1 зарез 0.01 мм. От центра у меня сошелся 8й зарез в + по оси. Я вычел по Y -0.8. Правильно я понял? Попасть так и не смог, сделал фото последнего зареза))) Уже голова не варит, куда мне смещать и на сколько Y?

судя по фото если 8ой с лева то в окне ЦИ нужно вести (0,01*8=0,08/2=0,04) +0,04

_________________
---------------
"Cтриж"

А можно более подробно, что какая циферка точно значит? Мне чисто интересно для само развития )

0,01 - это шаг смещения который ты указал
8 - это какой запил сошелся
/2 - делим на два так надо, если не делить на 2 то запил перевернется в другую сторону.
+0,04 - это коррекция которую получили по результатам теста, её нужно ввести в окно ЦИ (цифровой индикации) по оси Y, то бишь кликаем в матч на ось Y потом вводим с клавиатуры +0,04 именно плюч 0,04 а не просто 0,04, тогда истинный ноль по оси Y сместиться вперед на 0,04.
Если я правильно понял что запилы сошлись которые слева то всё должно быть ок.

_________________
---------------
"Cтриж"

Сверху должны быть запилы 0-1-2-3. А снизу 0-1.1-2.2-3.3 ?
И допустим если у меня в право уйдет запил, считать также, только минус прописывать?
УП нониуса с форума.

если шаг 0,01 то будет 1,01-2,02-3,03....9,09-10,1
отсчет ведем так, запилы сверху шаг через 1мм, снизу шаг больше на 0,01.
УП нонуса с форума не смотрел, ни чего сказать не могу

_________________
---------------
"Cтриж"

Да точно, 1.01, 2.02, это я ошибся) Спасибо за разъяснение.

не за что....
удачи, пиши если что не поймешь.

_________________
---------------
"Cтриж"

Еще раз спасибо, все настроил. Все отлично!
