По маячку в микроскоп довольно точно получается. По крайней мере я вижу четко как шаг дергается.
Хуже с перпендикулярностью. Гораздо. В том смысле что я оптическую головку использовал чтобы смотреть,
её тяжело правильно разместить. Но пара опытов показала что всё ок с точностью.
Фото не могу - вещи чужие...

ЗЫ. А по кругу я тут уже писал, можно просто каждый раз делать посадку из воска квадратную.
Тогда не надо вообще ничего ловить. Тоже пробовал сам - работает. Но фиксация не такая уверенная.

_________________
хороший боцман любой обмер совершает веслом.

да не знаю я, если честно. довольно точно базироваться по конусу получается.может приучился...если руки откуда надо растут, то и ступеньку(если будет) убрать можно. Хотя эксперементы это хорошо, ога. ПО времени сколько шло?Я так думаю...с перестановками часа 2.5-3 резалось бы. Может меньше, но не уверен. Хотелось бы узнать:)

Это всего лишь эксперимент. Результатом доволен, это наверное главное. Про руки из нужного места -убрать хоть что можно Про время резки: черновая 36 мин; чистовая на внутреннюю часть шинки - 29 мин; чистовая шурупом - 2 часа ровно; каст - 4 мин.

Микроскопа электронного нет. А головку таскать туда сюда не в прикол Я ставлю фотоаппарат на штатив и через макро кольца смотрю. Получается точно... Довольно таки точно. Но как вы и написали основная проблема - перпендикулярность. Так то в основном всегда режу по двум сторонам и на поворотке.

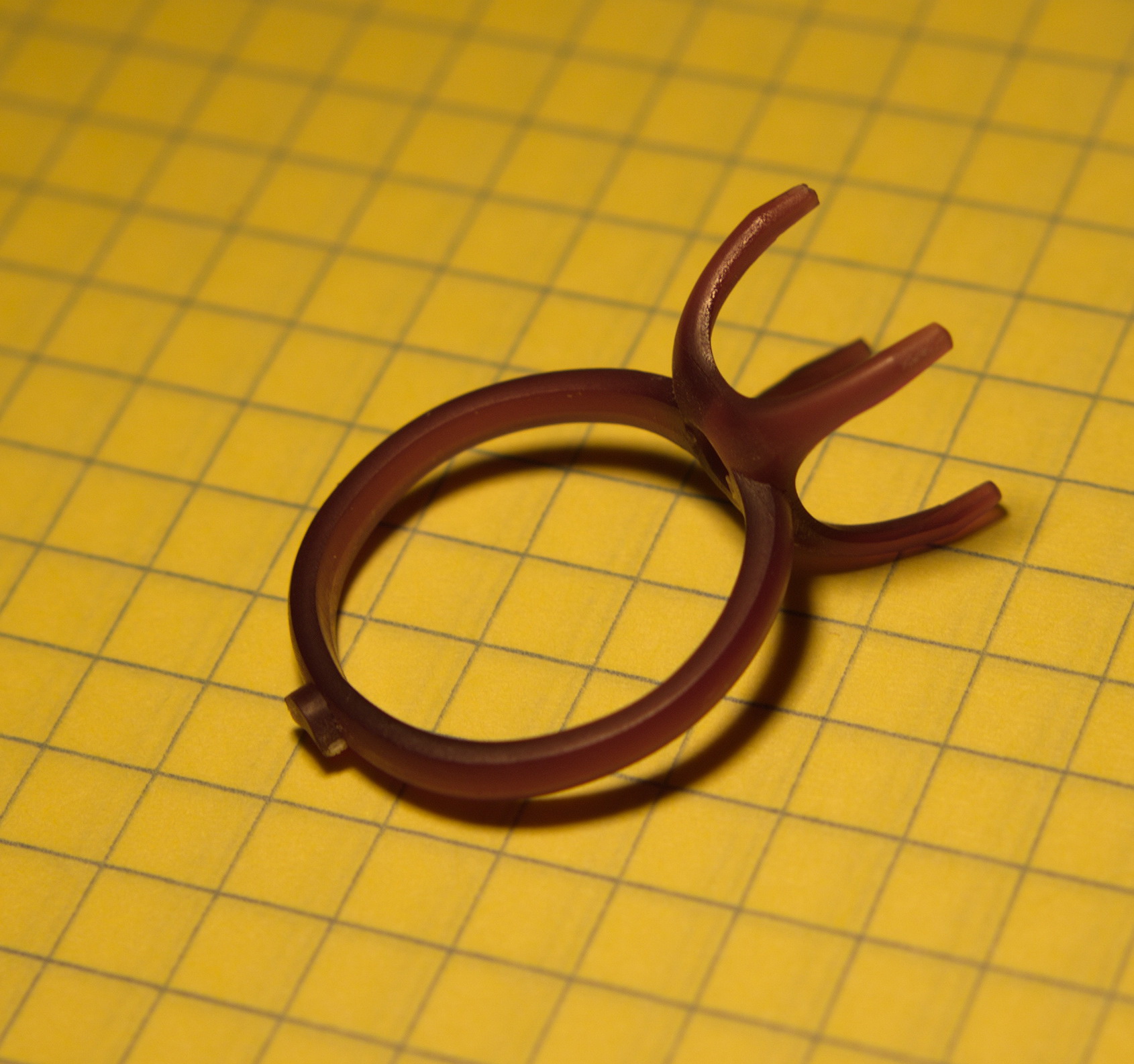

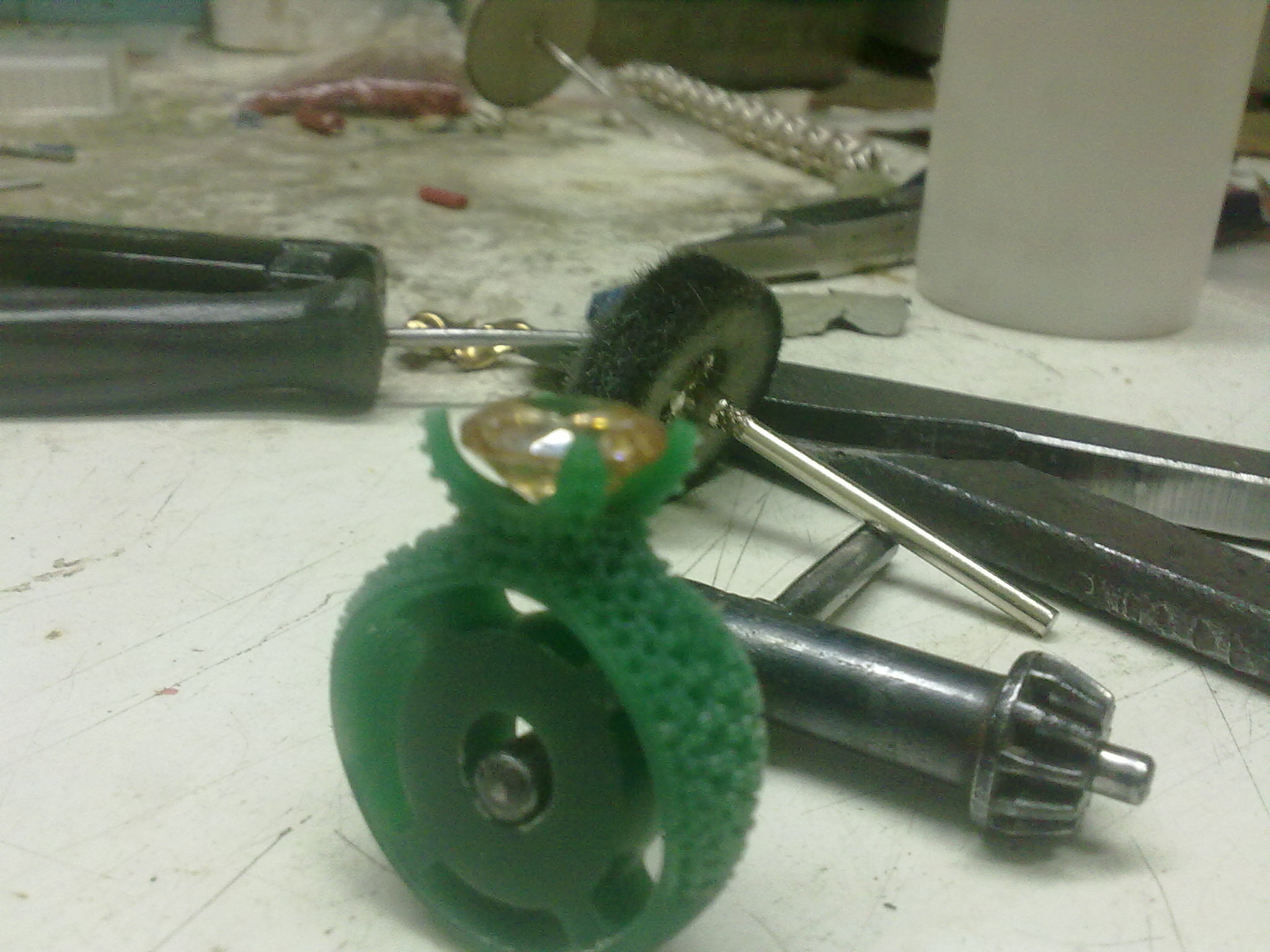

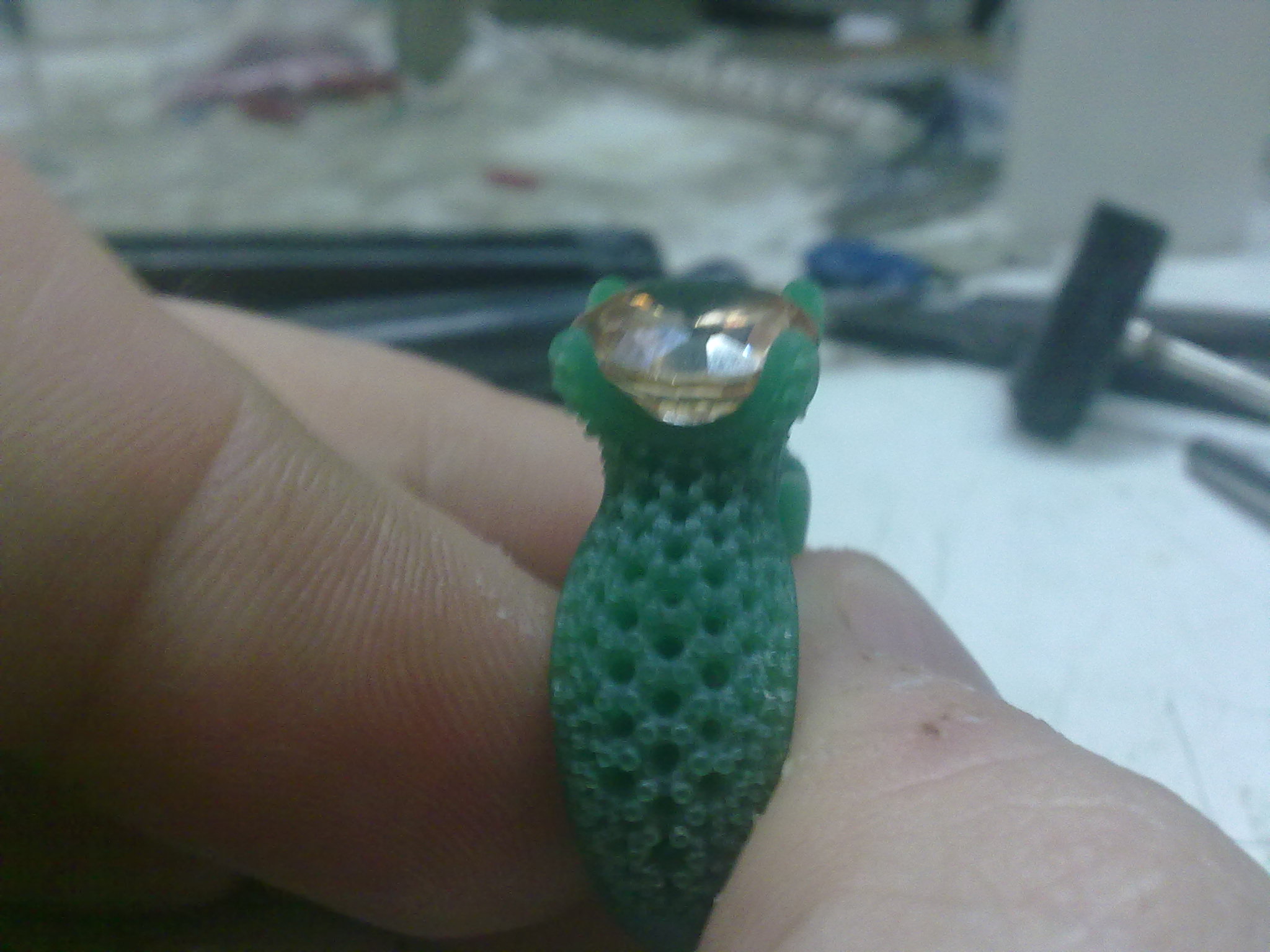

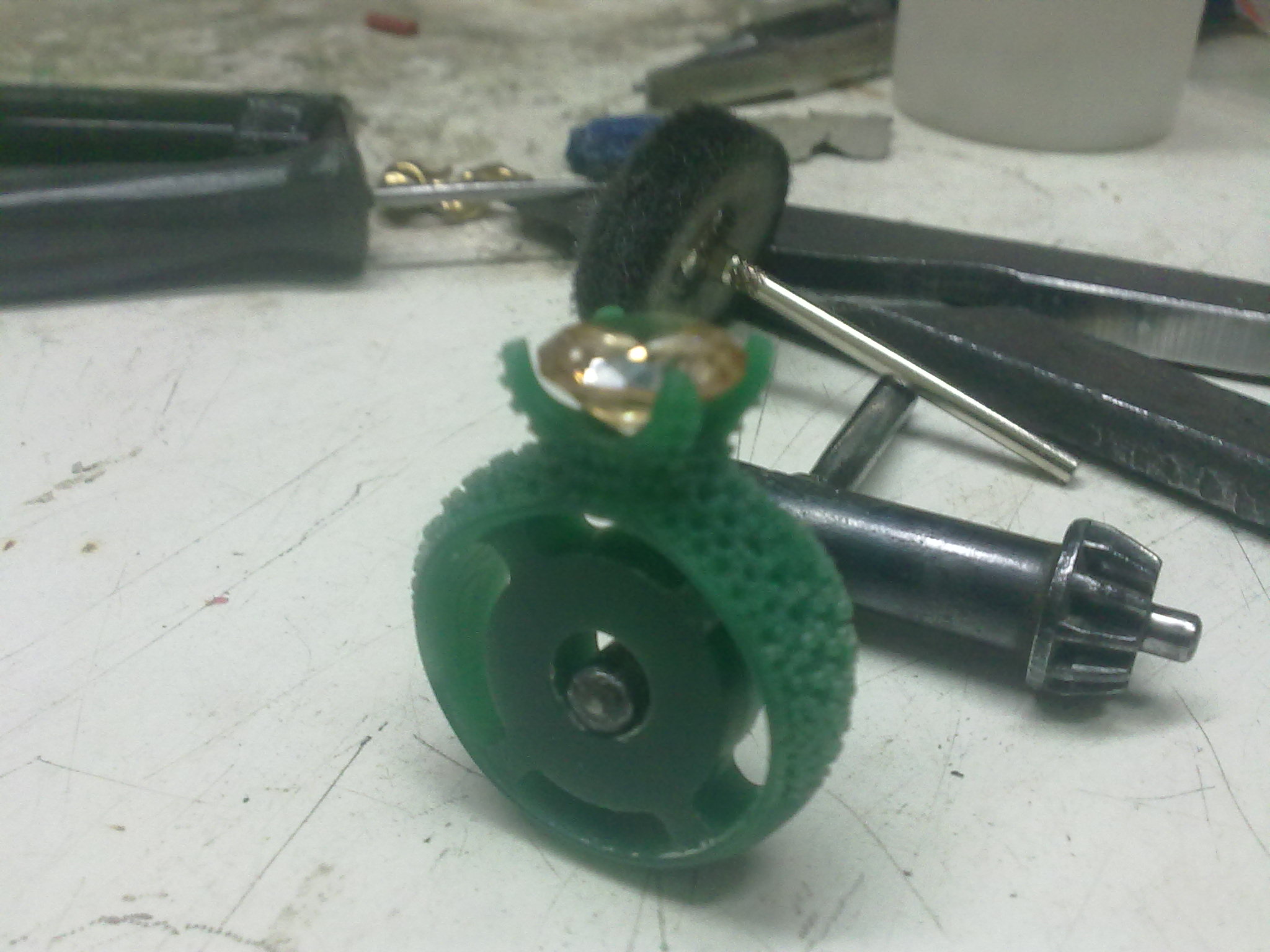

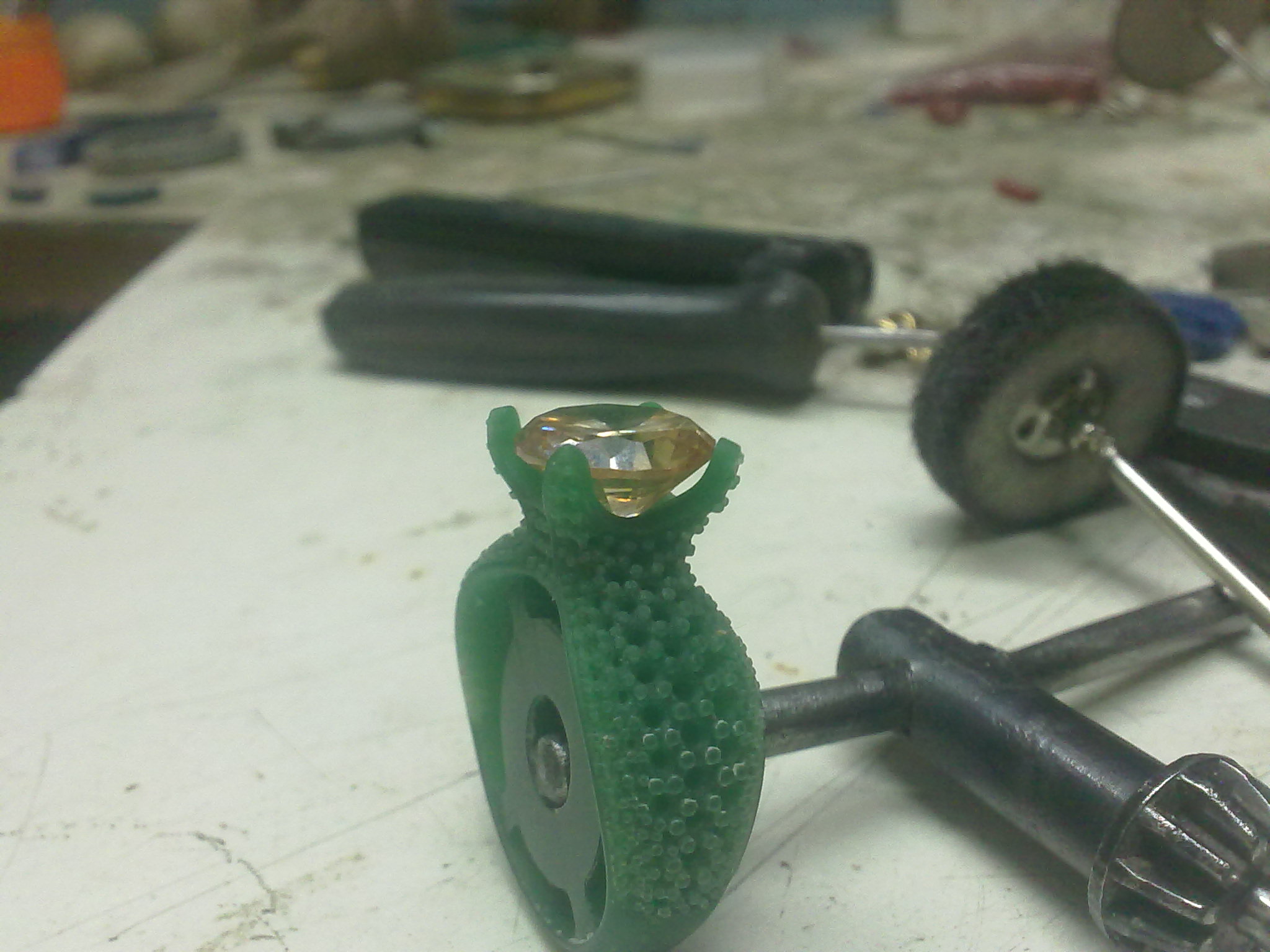

попробовал тут колечко пильнуть...
не совсем получилось, каст болтало чуток.... но в целом думал хуже будет....

_________________
---------------
"Cтриж"

а расскажите стратегию выпиливания. как крепили?

Портосу:

Отошел от выпиливания колец на литнике. уж очень болтает их...а если сделать подачу меньше, чтобы осторожнее все это делало, то время затрачивает значительно больше...может конечно ошибаюсь, но....)свою съел на этом.не дает у меня пластиковый проксон хорошей жесткости на больших заготовках.

Би-форсу:

Крепили скорее всего в патрон и обработка была с 4 сторон...может и больше с углами. но опять же...держать на литнике модель я перестал:)

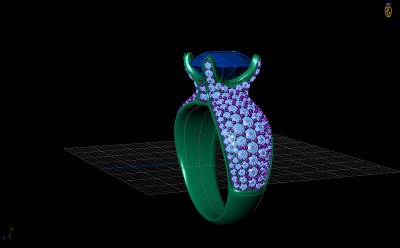

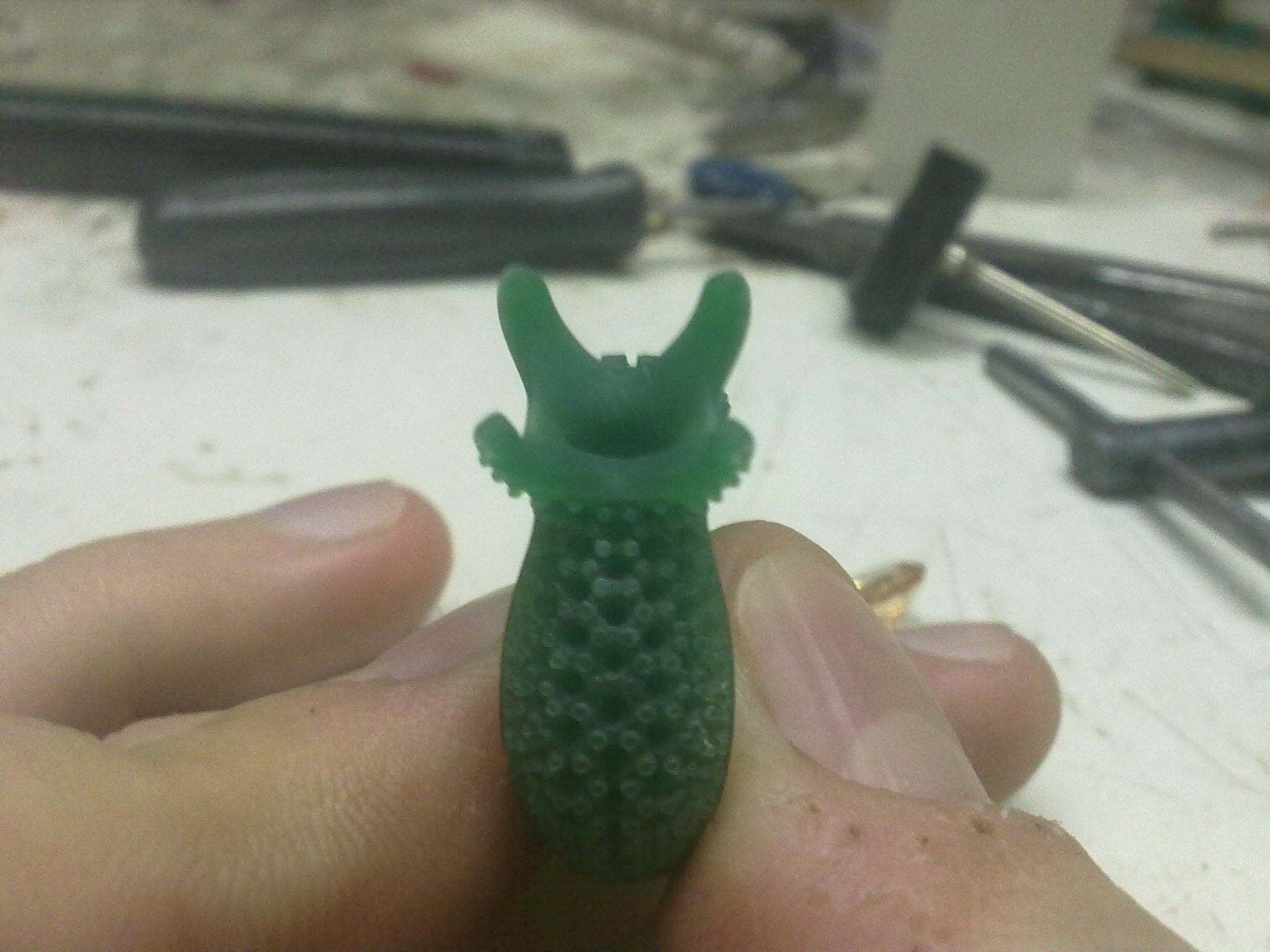

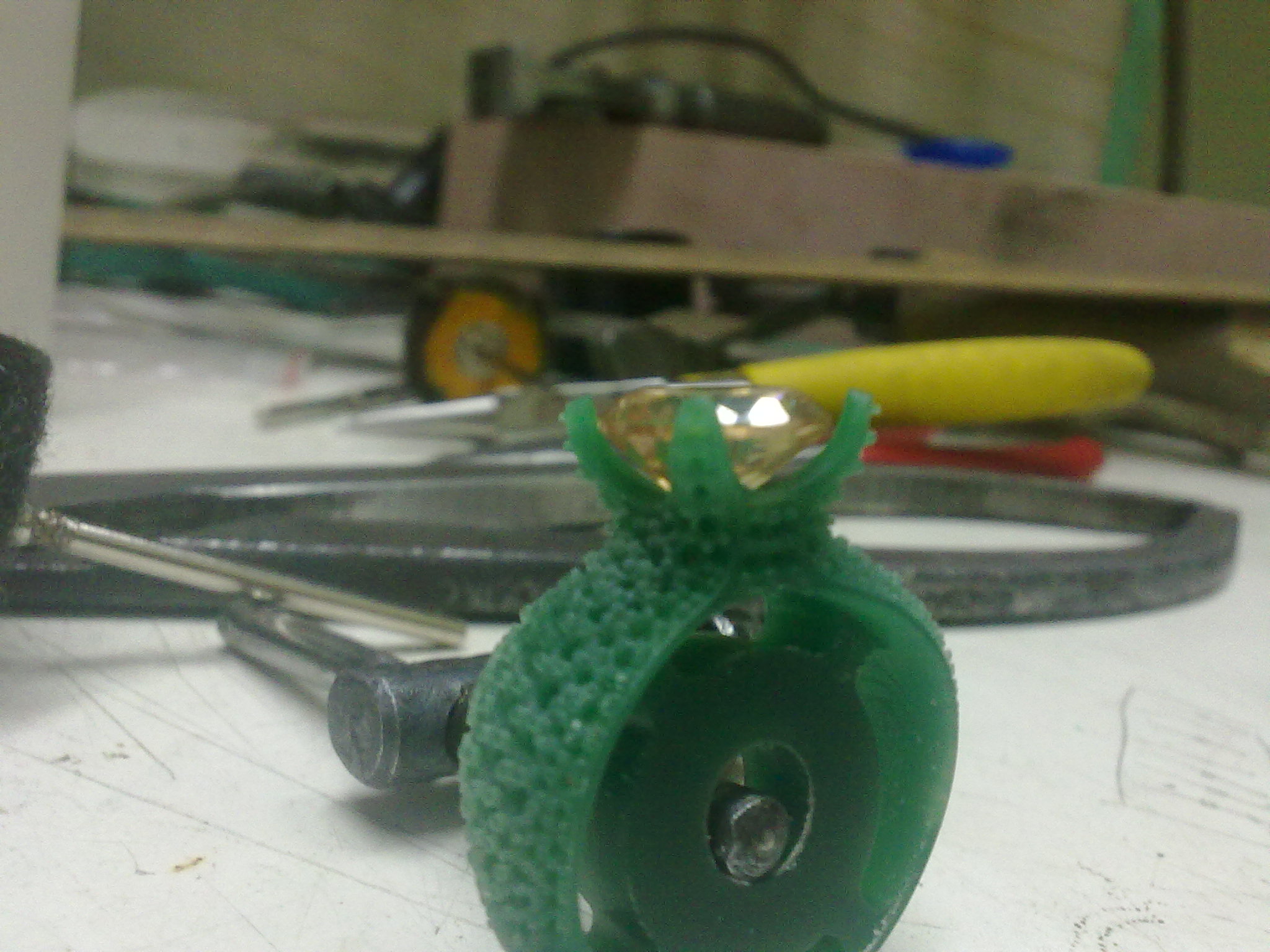

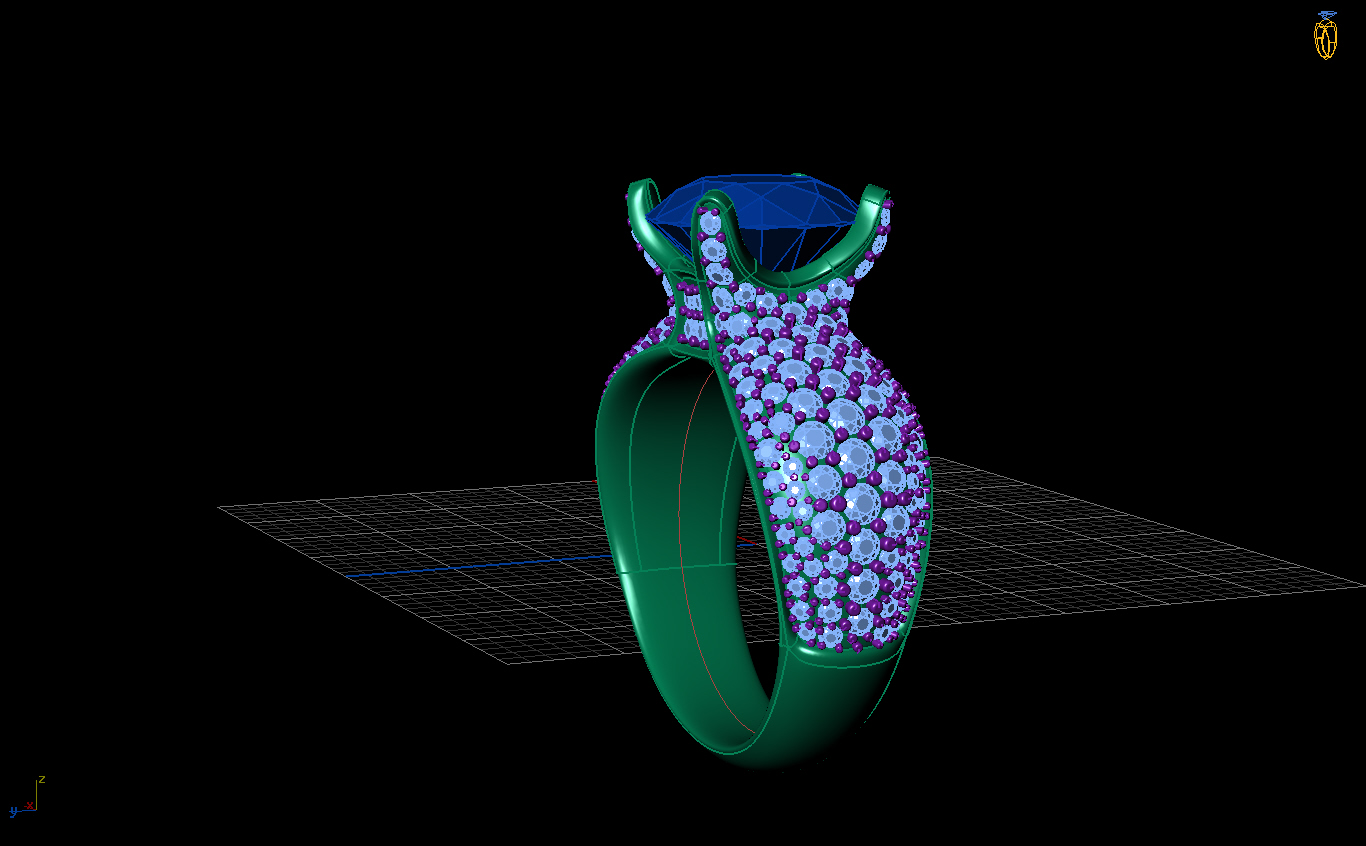

я тут на черном выкладывал уже..можно и тут показать чего напиликал. работа была на интерес. смогу или нет:)

это кольцо сперва резал на патроне...как же я удивился, када снял блок после 5 часов резки и увидел, что модель сломало, блок сместился и вообщем было обидно. Потом сделал распорки в большую рамку из комплекта и на ней уже вырезал.

10 углов + 360 градусов, ни одной теневой стороны. время резки около 7.5 часов. Подача 400, шаг 0.03.

К b-force.....ну стратегия была одна, вырезать и еще и дешево.
Да, пилилось по черновая 0/180/90 подача 300 шаг 0,3 припуск 2, чистовая -20/200/90/0/180 шаг 0,02 подача от 100-300 в зависимости от участков. В круг пускать не стал, так как нет смысла, шинка очень тонкая, болтало бы еще сильней, просто потом уже дошел что в чуть другой очередности резать надо дыло...
К Black Diamond.... общее время резки 4:20 если еще в в круг то +2 часа еще.... пилилось в патроне проксон, но дело не в нем, в отличии от твоего кольцо там толщина ножек каста намного меньше...
Только что отдал заказчику в литейку, глянули, сказали что все супер... сказал что каст чуть болтало(может это моя педантичность к работе), сказали что еле заметно, внешняя поверхность чистая в внутри все это херня....

_________________
---------------
"Cтриж"

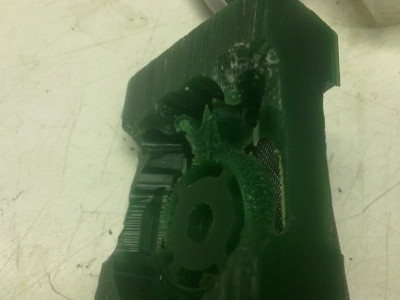

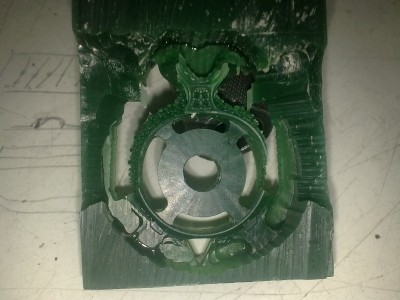

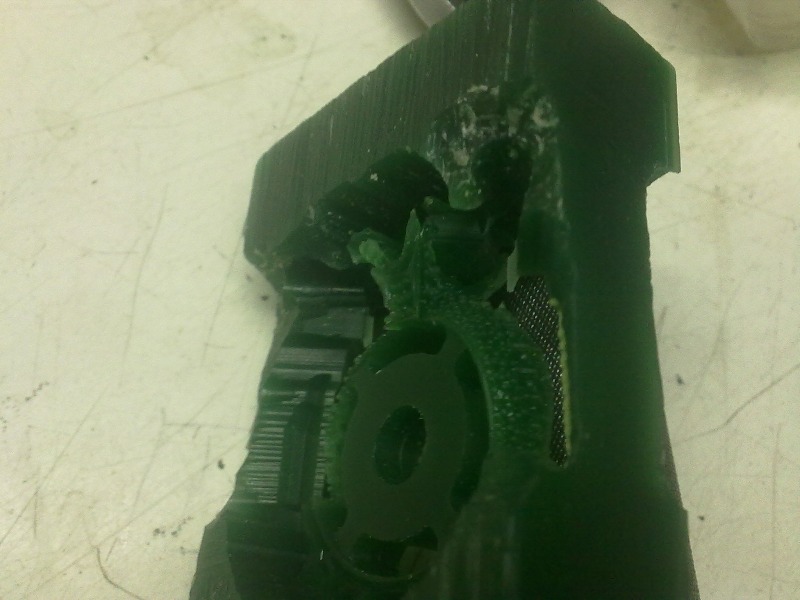

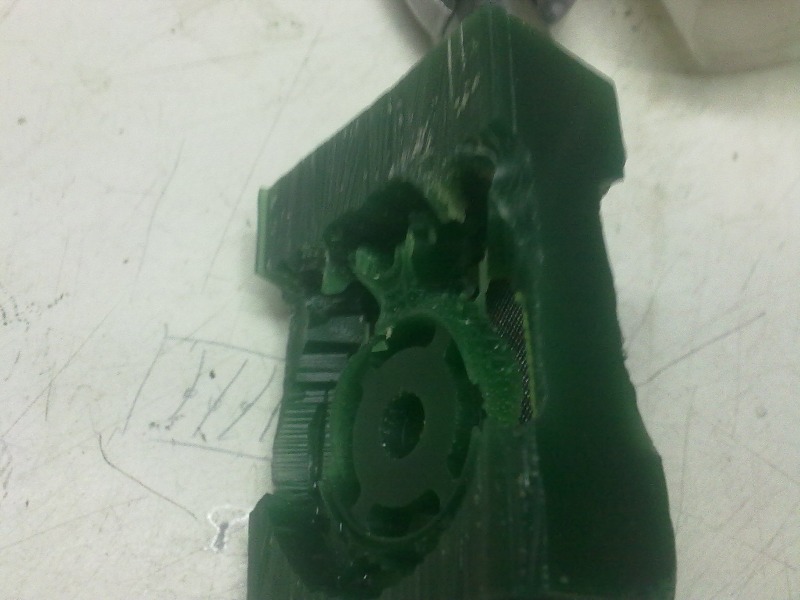

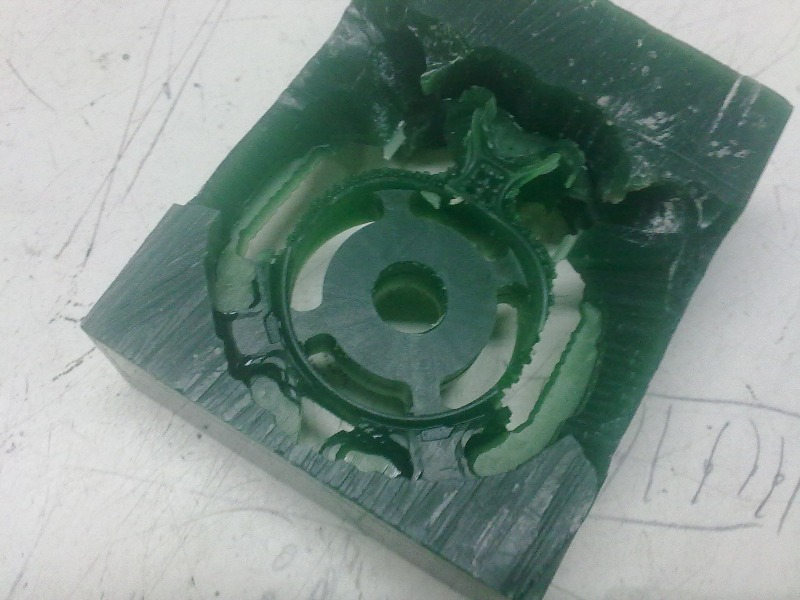

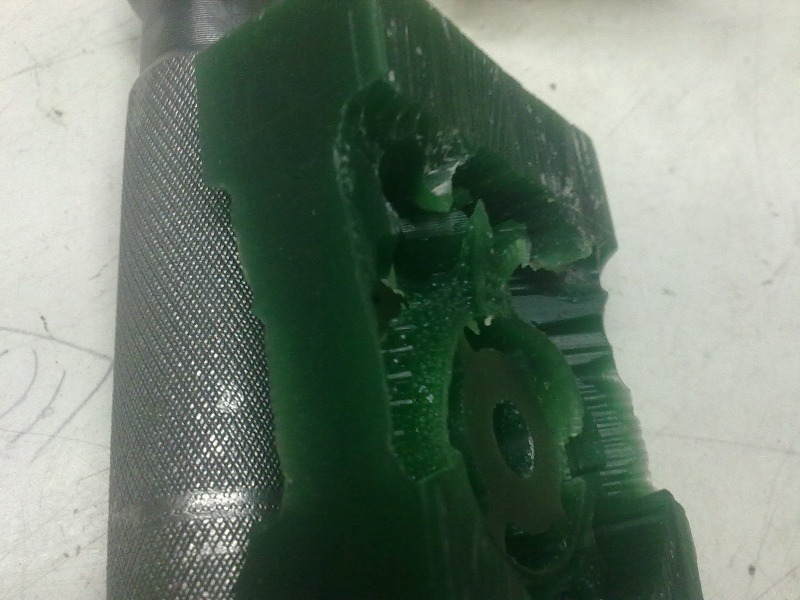

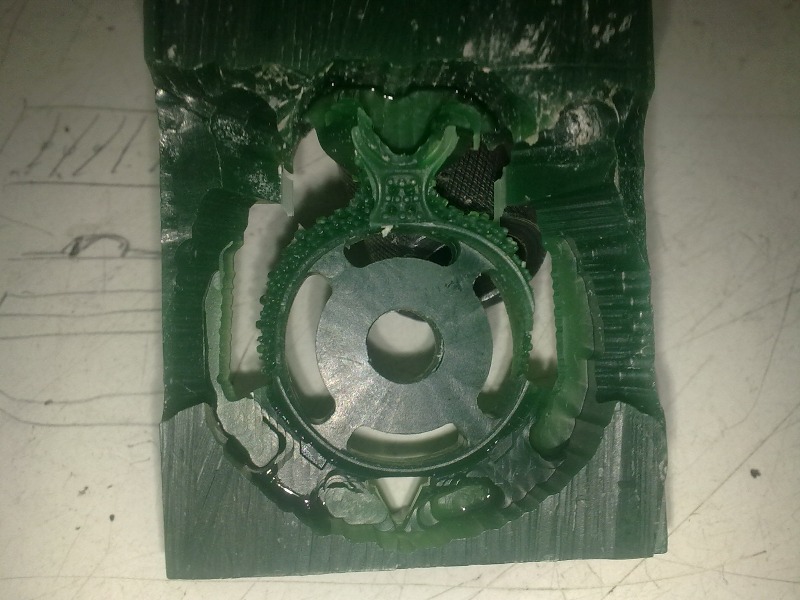

ну вот кстати.неудачами тоже нужно делится. тут в принципе не только патрон виноват...заготовка была толстовата еще...рабочей глубины шурупа нехватало...я в авральном режиме на бормашине борфрезой начал спиливать лишний воск. но все равно...вот чего вышло:)

Портосу:

Я не думаю, что толщина лапок играет роль. Играет роль толщина воскового блока...и при сильном погружении фрезы патрон просто перестает нормально держать воск и начинает его отжимать. Вот примерно так у меня и вышло:)))А какой камень в центре?у меня 10.2 мм. достаточно большое кольцо. У вас похоже, что тоже не маленькое.
