Можете подсказать основные настройки,
или программой уже настроенной.

Спасибо за настройки буду пробовать !

Они там все "основные", и не факт что чужие настройки вам подойдут.
Лучше обращаться к производителю...

_________________
хороший боцман любой обмер совершает веслом.

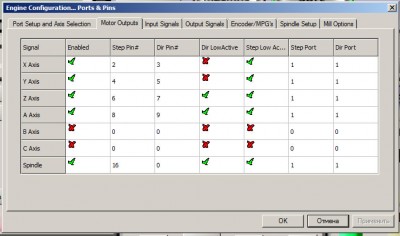

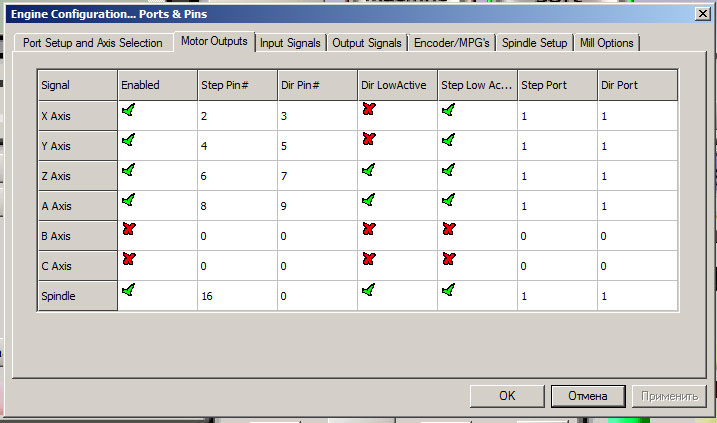

Проверьте в МАСН,Config----Port and Pins-----Motor Outputs.
Галочки у Вас стоят как на скрине?
Если нет, включите так же.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Ну а количество шагов мотора на мм, ускорения итп он как будет забивать ?
Никто ведь не знает какие у него винты, движки итп... гарантии что такие-же нет никакой.

PS. Еще раз повторюсь. mach3 "из коробки" будет вечно в ESTOP пока не перенастроят,
или пока аварийный концевик не замкнут...

_________________
хороший боцман любой обмер совершает веслом.

Для начала скопируйте в МАСН скринсет от производителя........1024В6.set
После этого скопируйте в корень МАСН файл профиля станка....тоже взять у производителя, файл с разрешением........ .xml
Потом надо запустить МАСН, должно появиться окно выбора профиля станка, в нём выбрать профиль от производителя.
После запуска МАСН, зайти в меню View----Load Screens и выбрать в папке МАСН скринсет 1024В6.set.
Только тогда Вы свяжите станок с компьютером правильным способом.
Нажать в МАСН красную-мигающую кнопку "RESET"
Только тогда можно стрелками пробовать двигать оси.

p.s. Все мы когда то и что то делали в первый раз и совет знающего человека был только в помощь.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Спасибо за помощь! Пробую настроить.

Всем привет !!!
Результата по прежнему нет . Может МАЧ не подходит,
все сделал по инструкции производителя все настройки и прочее, будте добры
поделитесь Мачем если возможно, а как проверить работоспособность ЛПТ порта ?
Буду признателен всем отозвавшимся !!!!

к...................Серебан
В личку смотри.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

В помощь http://www.cqham.ru/lpt_2.htm

XP LPT

Программа предназначена для управления LPT портами компьютера из ОС Windows 9x/2000/XP и имеет следующие возможности:

1. Автоматическая регистрация драйвера в Windows XP на правах администратора системы.
2. Автоматическая проверка установленных портов и внесение в список.
3. Одновременное чтение регистров данных, контроля и состояния выбранного LPT порта.
4. Одновременное отображение содержимого регистров в форматах Hex и Byte, что избавляет от необходимости пересчета.
5. Запись данных в порт в форматах Hex и Byte.
6. Отображение логического (1/0) состояния битов (Pin) выбранного порта в реальный период времени.
7. Управление логическим состоянием бит (Pin) LPT порта с помощью Pin клавиатуры.
8. Проверка порта на двунаправленность (если включен в Bios).
9. Доступный исходный код, описание, примеры создания программ для управления внешними устройствами посредством LPT порта на основе данной программы (Делфи), техническая поддержка на сайте.

Программа работает через драйвер ввода-вывода LPTWDMIO, разработанна специально для обучения и отладки самостоятельно изготовляемых программ управления внешними устройствами посредством LPT порта в среде Win 9x/2000/XP.
