Да так можно и в датчик "родной" тыкаться, правда, для 45град наверное придется часть сверху срезать, или переделать на больший диаметр. Но лучше всего калиброваться там, где потом резать будете, т.е. по восковке...

_________________
хороший боцман любой обмер совершает веслом.

Благодарю за мысль...
А вывод следующий - необходим статичный внешний ориентир.... И рамка как вариант весьма подходит..
Хотя по факту нужна подпружиненная копия датчика или даже пластинка от самого датчика....
Похоже мысль побежала))) Если получится - поделюсь...

Еще раз спасибо...

_________________
Vk.com/hstudios - личная территория

В родной датчик наклонной фрезой не влезть, даже если его подпилить, не достанет. Необходимо еще один левее ставить.

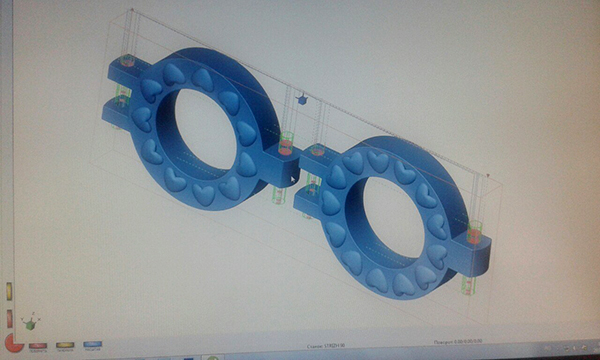

Задаваясь в этой теме вопросом сверления, пришел к выводу, что практика - лучший способ разобраться.
Так что все в принципе решаемо... В данном случае постпроцессор Стриж 90.



И видео процесса: -
https://youtu.be/isNqsLDcjBg

_________________
Vk.com/hstudios - личная территория

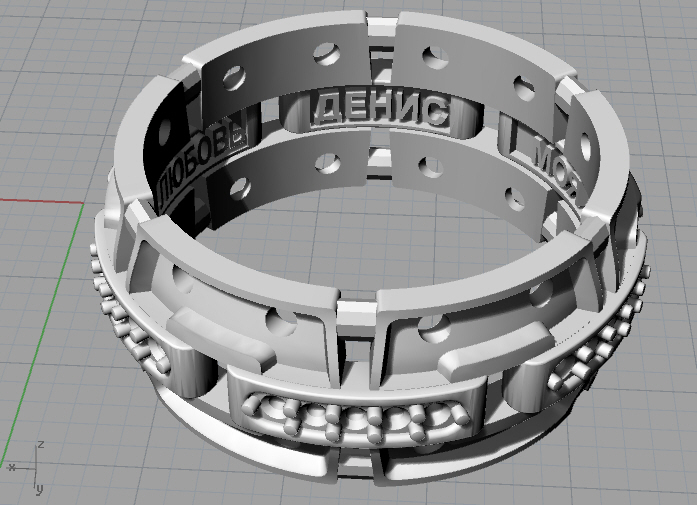

Можно ли такое кольцо вырезать на Стриже? Текст идет по кругу...
Желательно, не разрезая..

_________________
3д-дизайнер ювелирных украшений

Кошмар какой....

Вырезать можно всё, что угодно, если у фрезы есть доступ к обрабатываемой поверхности.
Но яб сделал по частям. Разбивка на части может быть очень разной, начиная от "порезал пополам"
и заканчивая от "отдельно только надписи".

Либо, если такой работы много, надо что-то стоматологическое колхозить.

_________________
хороший боцман любой обмер совершает веслом.

Чтобы просчитать подобные участки с учетом движения фрезы - модель прийдется разделять в любом случае.
но только для просчета))
На выходе восковка то цельная будет.. а вот моделька точно не одна.
кучка частей для различных углов просчета.
Но теней не избежать и пост обработка неизвежна.
И вопрос резать или растить будет зависеть от того насколько ты готов задолбаться резкой или забашлять растишникам....

_________________
Vk.com/hstudios - личная территория

Вы мне объясните, кто мешает эти сегменты с надписями отдельно вырезать и на место вклеить-впаять ?
Неужели невозможно будет потом цилиндрическую поверхность "под палец" довести до ума ?
Уж не говоря о том, что можно в торцы сделать посадку и просто "собрать".
К чему эти извращения с тенями ?

_________________
хороший боцман любой обмер совершает веслом.

ЗЫ. Режете на три части.
Верх, Низ, пояс с надписями.
На каждой делаете штырьки-дырки для сборки (в торцах).
Пояс с надписями делите (точнее сам разделится) на отдельные надписи.
Режете по частям. Собираете в воске. Льете.

_________________
хороший боцман любой обмер совершает веслом.

Это не индексная обработка для наклонов шпинделя?
Я видел себе, что его надо порезать сверху как обычную обручалку по кругу, потом подрезать больше чем до половины отверстие с торца и выгравировать наклоненным шпинделем сторону текста (по кругу) Потом надо его развернуть на 180 и как-то точно соосно насадить на поворотку с прорезанной стороны и повторить угловую гравировку текста.

_________________
3д-дизайнер ювелирных украшений
