Благодарю вас за ответ.
Пинок принят.)
И сразу в голове нарисовалось что не всегда обязательно что то глобально просчитывать, а можно просто и в ручном режиме что делать..
Только как обычно - 7раз прицелься и аккуратно сделай..
Но с другой стороны всеже стало еще интереснее - а как же в ДескПрото просчитать эти отверстия и выполнить это программно))
Дырка не одна и с разных сторон.. Это похоже модель крутить туда сюда и кучку Уп делать?..Тогда действительно экономя время - лучше вручную засверлить...мда..

_________________
Vk.com/hstudios - личная территория

Ограничьте зону обработки чуть более диаметра отверстия, чуть выше и чуть ниже по Z (не знаю понятно ли сказал ) и включите контур онли, она сама прорежется

на стриже эти отверстия совершенно нормально пропилятся

но кольцо нужно будет повернуть сначала на нужное количество градусов (задается в дескпрото operations/advanced/settings два столбца before operation commands - действие перед резкой, after operation commands - действие после этой оперции. Две команды должно быть G0Z50 - поднять шпиндель на 50 и G0A* - где *-градусы ) так, чтобы фреза была перпендикулярна первой площадке с отверстием
потом задаете в конце каждой операции поворот в нужные градусы (G0A72 например и тд)
как работать с дескпрото можно уроки найти

даа G0 это G"ноль"
и площадку целиком не надо пилить
достаточно отверстие сделать - это уже сказали

Вот... намотал на ус... Спасибо.

_________________
Vk.com/hstudios - личная территория

Благодарю за столь развернутый отклик.
В ДескПрото мне известно немало - просто без практического применения возникают сомнения о правильности принятых действий.
Тем неменее - благодарю и раскладываю по полочкам))

В модели N* между каждой. Начало операции шпиндель вверх в любом случае -хуже думаю не будет в данном случае полезно)). Уходит на первый запил по контуру. Подъем с переворотом в одну сторону-следующий. Так до конца...
После таже история но в другую сторону...
Весело..Но если правильно выставлены углы и модель должно быть все довольно быстро я думаю.. Вжик вжик вжик...

_________________
Vk.com/hstudios - личная территория

Если хотите сверлить отверстия, то вероятно лучше писать программы для таких случаев ручками,
и при этом проверить понимает ли мач3 всякие продвинутые G-коды для сверления.
(бывают циклы сверления на промышленном оборудовании позволяющие без гемора доставать
сверло каждые Хмм пробега итд итп, цикл глубокого сверления можно погуглить итп)
Единственной проблемой тут могут быть подсчеты координат центров отверстий, но что-то мне сдается,
что не в этом случае.

_________________
хороший боцман любой обмер совершает веслом.

Смотрел подобное видео...
Но думаю что порой не стоит усложнять..Как и в данном случае..
Но любая информация может оказаться полезной в будущем..
Благодарю вас.

_________________
Vk.com/hstudios - личная территория

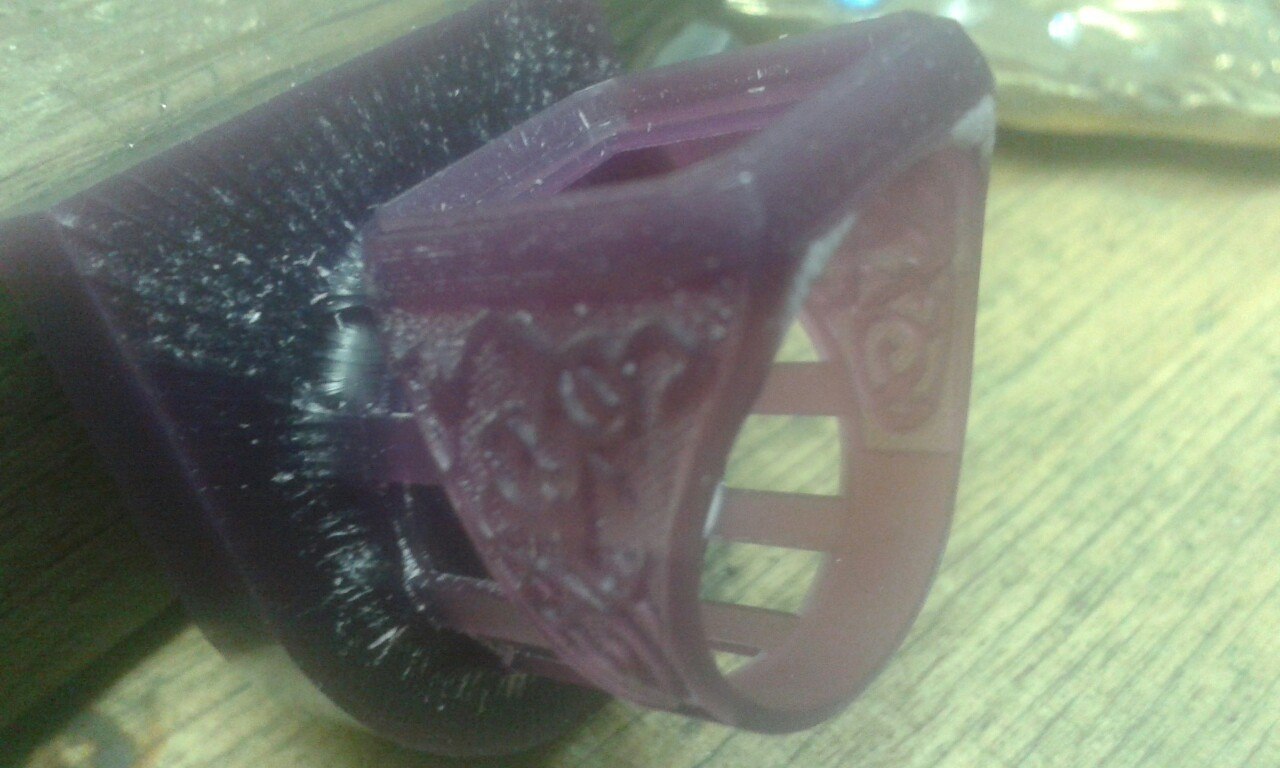

Пошла третья неделя работы на Стриже.
Многие вопросы решены опытным путем.
Но остаются нерешенные и хотелось бы у вас проконсультироваться.:

Открытым остается вопрос корректировки Z при повороте шпинделя на произвольный угол...
Выполняем Автоноль - Z= растояние от кончика фрезы до центра поворотки. Отсюда и пляшем.
Для поднутрений или внутренней гравировки нужно повернуть шпиндель на произвольный угол и при этом Z на кончике фрезы естественным образом уползает на неопределенное растояние от поворотки и зависит от вылета инструмента и градуса поворота.

Фиксирование Z касанием восковки повернутой фрезой в нижней точке размера кольца ( Z= -R кольца)имеет погрешность в случае если происходит смена градуса или фрезы и так как требуется дополнительное касание в новом положении. Как факт Уп не срастутся по Z c большой вероятностью..

Логически представляю пластину из центра датчика поворотки, контакт которой наклоненной фрезой определит Zобнуление. Но фактически это нужно делать каждый раз при смене угла или фрезы а это значит нужно вытащить заготовку, а это гарантирована потеря A..Да и сама идея мне кажется сомнительной...

Но допустим мы не меняем фрезу и оставляем 45 градусов. И будем резать поднутрение.
Как вы высчитываете Z при наклоненном шпинделе чтобы при команде X0Y0Z0 кончик фрезы оказался в центре поворотной оси.

Заранее благодарю за любую информацию.

_________________
Vk.com/hstudios - личная территория

Пока справляюсь касанием восковки. Но возможно есть еще решения.. Поделитесь..

_________________
Vk.com/hstudios - личная территория

Как вариант можно использовать плоскость стола, поместить на нее какой нибудь предмет с параллельными противоположными плоскостями, Заметить на какой высоте от "0" находится его плоскость, и при наклоне фрезы, коснувшись этой плоскости, внести корректировку. Если используете рамку, можно ориентироваться и по ней.
