 Заголовок сообщения: Re: запуск станка
Номер сообщения:#101  Сообщение Добавлено: 10 фев 2013, 21:18
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
надо знать что пилишь.... нужно открыть УП и скорее всего там идет постепенный провал по Z или наоборот подъем....
пока это не узнать трудно а скорее всего бессмысленно пилить эти запилы... нужно точно понимать что пилишь!!!
а лучше понять принцип и написать свою УП для определения нулей.

_________________
---------------
"Cтриж" :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#102  Сообщение Добавлено: 10 фев 2013, 21:56
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Portos писал(а):
надо знать что пилишь.... нужно открыть УП и скорее всего там идет постепенный провал по Z или наоборот подъем....
пока это не узнать трудно а скорее всего бессмысленно пилить эти запилы... нужно точно понимать что пилишь!!!
а лучше понять принцип и написать свою УП для определения нулей.

Не спорю, вот и пытаюсь узнать. Пока что безрезультатно. :(


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#103  Сообщение Добавлено: 10 фев 2013, 22:24
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Пытался в ЦИ менять цифры и нажимал ввод. Потом go xy-0 и в ЦИ по Y появлялось не 0, а 0,006.
Вобщем начудил, вышел не сохраняя фикстур. Сижу думаю что не так было.
Высчитал смещение 0,7 но боюсь что это не правильное значение!

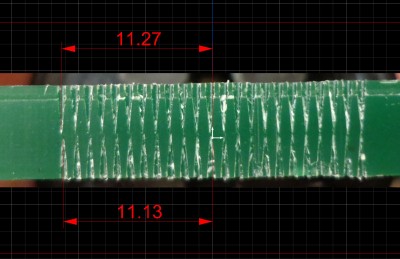

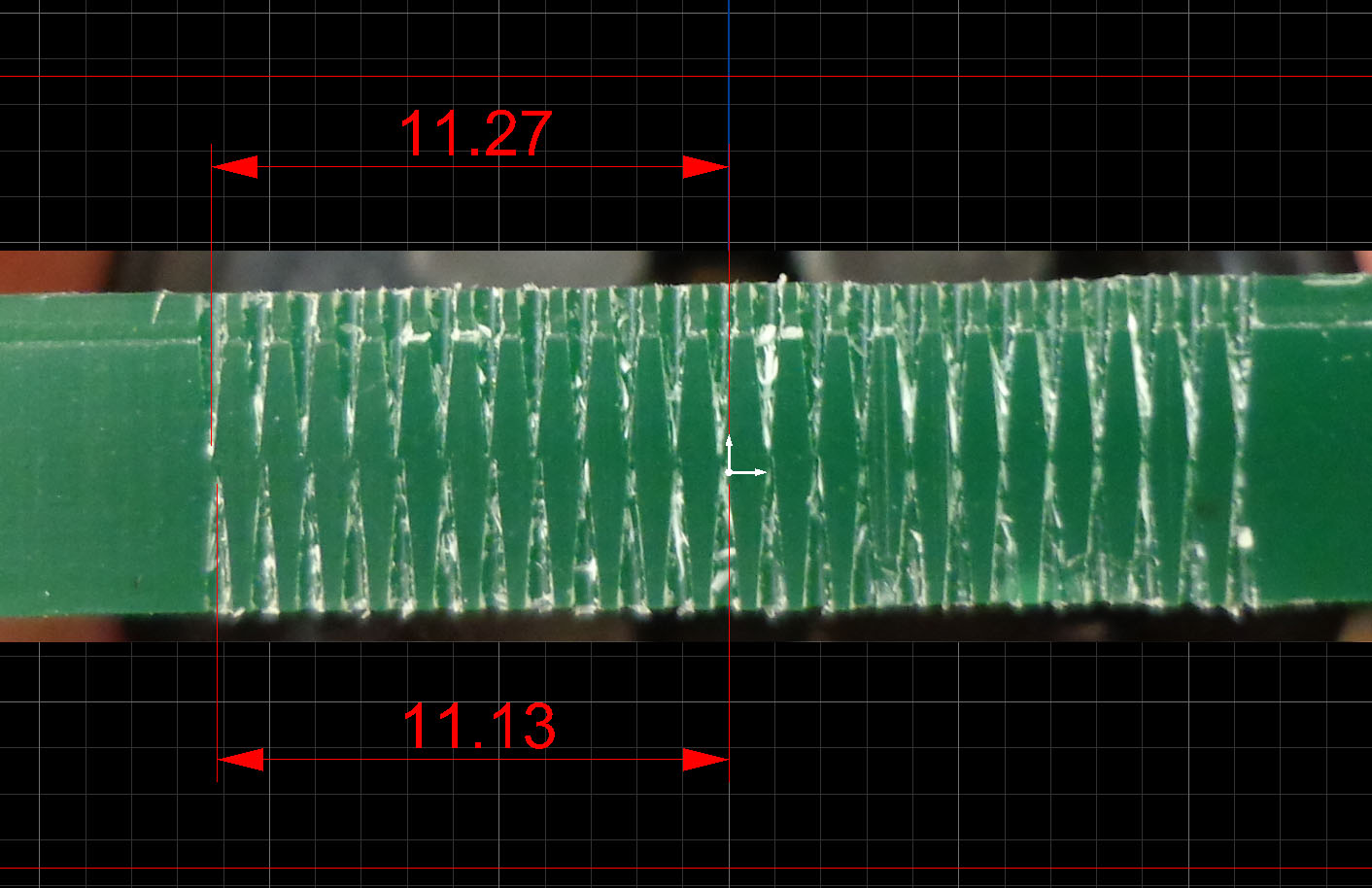

Вложения:
Зарезы.jpg [ 194.76 КБ | Просмотров: 1683 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#104  Сообщение Добавлено: 10 фев 2013, 22:30
Не в сети

Зарегистрирован: 06 окт 2011, 16:29
Сообщения: 286
Благодарил (а): 3 раз.
Поблагодарили: 7 раз.
0.006 это нормально.А вот смещения идут у вас ога...нужно поправить:)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#105  Сообщение Добавлено: 10 фев 2013, 22:35
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
судя по фото, сошелся 7 запил (если считать ноль белые стрелки)
выложи УП по которому запилы делаешь.
скорее всего не 0,006 а 0,0006, четвертая цифра после запятой, это так матч шаги отрабатывает, ни чего страшно....

_________________
---------------
"Cтриж" :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#106  Сообщение Добавлено: 10 фев 2013, 22:39
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.

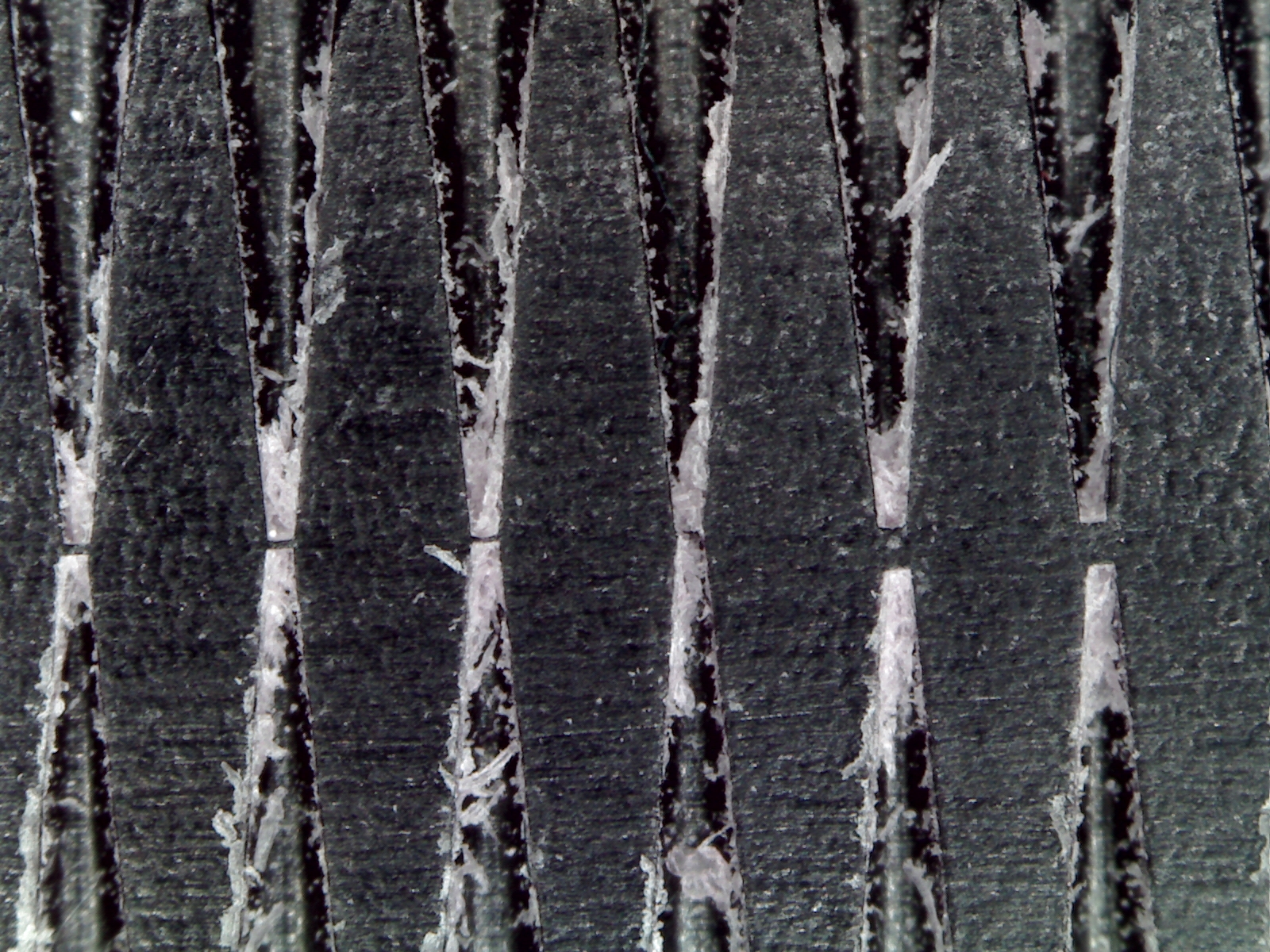

Вот результаты одного из моих запилов, по центру ZY0, слева где начал разбегаться Z идет шаг прибавления z+0.2
пилил шурупом плоским 0,127


Вложения:
grab2012-10-22_16-44-21_635.jpg [ 1.62 МБ | Просмотров: 1682 ]

_________________
---------------
"Cтриж" :)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#107  Сообщение Добавлено: 10 фев 2013, 22:42
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Делаю запилы по УП нониусу выложенному на форуме


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#108  Сообщение Добавлено: 10 фев 2013, 22:45
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Portos писал(а):
Вот результаты одного из моих запилов, по центру ZY0, слева где начал разбегаться Z идет шаг прибавления z+0.2
пилил шурупом плоским 0,127

На Вашем примере, какое значение Вы вводили в ЦИ 0,2/2


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#109  Сообщение Добавлено: 10 фев 2013, 22:57
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
нет, по моему видно что Y нужно прокатить вперед, 0,01/2=0,005
там где Z провален это так написана УП, по крайней мере мне так удобней искать где сошлось.
Описывать полностью не стану, писанины на час... тут само ценно понять как работает а там пишите свои УП сколько угодно.

_________________
---------------
"Cтриж" :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: запуск станка
Номер сообщения:#110  Сообщение Добавлено: 10 фев 2013, 23:04
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Portos писал(а):
нет, по моему видно что Y нужно прокатить вперед, 0,01/2=0,005
там где Z провален это так написана УП, по крайней мере мне так удобней искать где сошлось.
Описывать полностью не стану, писанины на час... тут само ценно понять как работает а там пишите свои УП сколько угодно.

Я только сегодня занялся этой проблемой, естественно не все понимаю, свое УП поэтому писать не имеет смысла. Поначалу вручную делал зарезы, но понял что если требуется их раз 10 для перепроверки скачал готовое УП.
До этого 2 раза кольцо пилил, не получалось, думал при базировании по пирамидке не правильно выставил.
Спасибо за помощь Portos!


Вернуться к началу
 Профиль
