А еще... через 2 гора работы... у меня... открутились гайки, которые держат движок по Z.
Не то, чтобы совсем, но он стал легко движим руками.
Имеет смысл проверить, что ничего не разболталось.

_________________
хороший боцман любой обмер совершает веслом.

тоже вариант... но скорее всего если что-то разболталось и дает погрешность стоит проверить направляющие валы,хотя и то навряд ли... там валы крепко сидят.

_________________
---------------
"Cтриж"

Это вполне нормальная погрешгость для такого станка. Если на стриже выставить идеално 0 по зарезам навоске а потом поставить резать файл с большим перепадом высот на коротких дистанциях и после этого опять проверить 0 по зарезам, то мы увидим что ноль убежал приблизительно на 0.01. Предлагаю проверить это всем стрижеводам, запустить какой-нибудь долгий файл.

на счёт 0,01 извиняюсь) в реале 0.08-0.1
Говорил с Леонидом, сказал что это программно
Он мне подкорректировал файлик, протестируюсь отпишусь, все оси стоят намертво, датчик тоже

отлично, если не трудно потом файлик посмотреть что Леонид подкорректировал.

_________________
---------------
"Cтриж"

Ребята, а вообще кто как часто "y" на смещение проверяет зарезами?
Я когда пилю кольца по двум сторонам + поворотка, обязательно смотрю, у меня на сотку-две-три Y может убежать между базированиями.
Про базирование на "горячую" и "холодную" интересная мысль.
Ещё по Z повторяемость пляшет. Сделал я автоноль инструмента фрезой 2 мм., поработал, потом автоноль "шуруп", разбег может быть в 0.02.
Насколько я понимаю, это нормально.

да, вполне, при том что у марафонов есть небольшой люфт по оси вверх и низ.

_________________
---------------
"Cтриж"

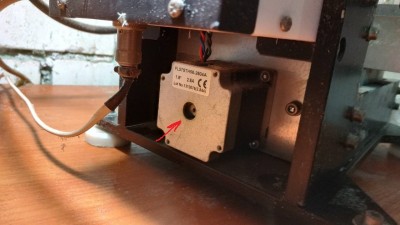

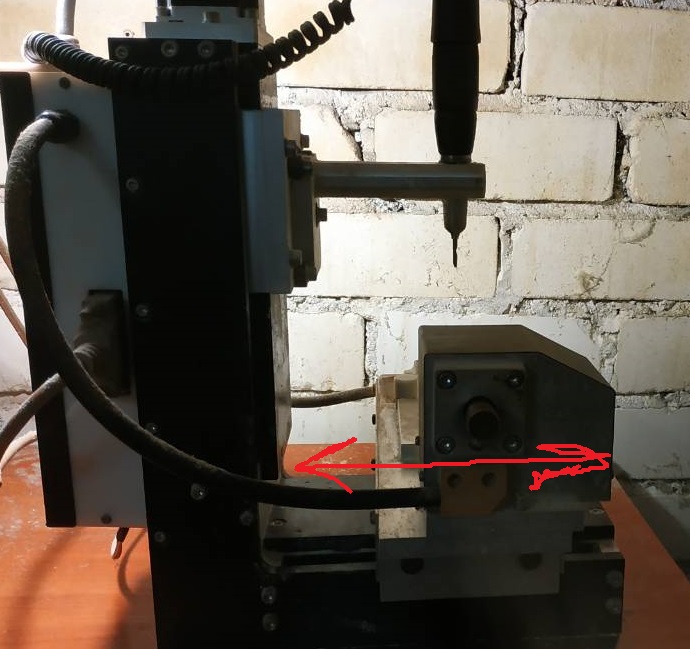

Здравствуйте всем. Проблема. Сбой по оси Y. Постоянный, то в плюс то в минус. Обнаружил люфт. на первом фото показано направление люфта. На втором где двигатель стрелкой показано место где видно хождение.
ПОМОГИТЕ. В ЧЕМ ПРОБЛЕМА И КАК ЕЕ РЕШИТЬ.
Станок срочно нужен в рабочем состоянии!!!
Спасибо.
Станку лет 5, ничего в нем не менял (Гайки).

Решить только последовательно проверяя все части.
Есть люфт - смотрите где. Может в двигателе осевой быть, может в гайке, а может просто винт с валом двигателя нежестко соединён. "По фотографии" как-то затруднительно диагноз поставить.

_________________
хороший боцман любой обмер совершает веслом.

Как узнать где люфтит, гайка или винт с валом, но видно что вал в двигателе люфтит когда нажимаешь на раму. Как разбирать? С чего начать? Не внедрялся в станок никогда, даже х.з где что крутить!!!

При сьеме небольшого количества воска, 1 мм черновой, работает нормально, как только чуть больше снимаешь так Y сбиваеться.
Сейчас станок пилит, завтра попробую видео люфта снять.
